Über dieses Produkt

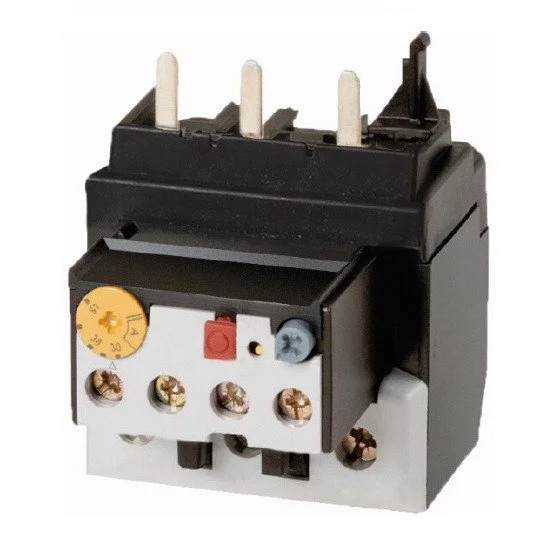

Das Motorschutzrelais 24 – 40A von Schrack bietet einen einstellbaren Strombereich von 24 bis 40 Ampere für die zuverlässige Absicherung von Motoren in der Baugröße 2. Mit einer Bemessungsisolationsspannung von 690V und einer Umgebungstemperatur im gekapselten Zustand von -25 bis +40°C ist das Relais für industrielle Anforderungen ausgelegt. Das Gerät zeichnet sich durch eine Verlustleistung von 9,3W aus und verfügt über eine kontinuierliche Temperaturkompensation. Einsatz findet das thermische Überlastrelais als Schutzschalter in Schaltschränken und Anlagen zur Absicherung vor Überlastungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im tela.at Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 24 – 40A – präzise Anpassung an den Nennstrom des Motors.
- Baugröße 2: Kompakte Bauweise zur Integration in bestehende Schütz-Systeme der Serie ALEA II.
- Anschlussquerschnitte: Hauptkontakte bis 25mm² – ermöglicht sichere und stabile Kabelverbindungen.
- Umgebungstemperatur: -25 bis +55°C (offen) – robust auch bei schwankenden Betriebsbedingungen.
Anwendungsbereiche
- Schutz von Drehstrommotoren in industriellen Fertigungsanlagen.
- Überlastschutz in Pumpensteuerungen und Kompressoren.
- Absicherung von Lüftungssystemen innerhalb der Gebäudetechnik.
Technische Details
| EAN | 9004840841619 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 14 – 2AWG |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Basic Rating max. Fuse | 125A |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 25)mm² |
| VE | 60Stk |
| Hersteller | Schrack |
| BEST. NR. | LTT24000 |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Nettogewicht | 0,22kg/Stk |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| 480 V High Fault max. Fuse | 60 Class J/CCA |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Gewicht | 0,22kg |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| 480 V High Fault SCCR (fuse) | 100kA |
| Strombereich | 24-40A |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Verlustleistung | 9,30W |
| Unterer Wert des Einstellbereichs | 3,3W |
| Einstellbarer Strombereich | 24 – 40A |
| Pilot Duty DC-betätigt | R300 |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 16) | 2 x (1 – 16)mm² |
| Bemessungsbetriebsspannung | 690V |
| 600 V High Fault max. Fuse | 60 Class J/CCA |
| 480 V High Fault max. CB | 60A |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Basic Rating max. CB | 125A |
| Basic Rating SCCR | 5kA |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Anzugsdrehmoment [Hauptkontakte] | 3,50Nm |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Abisolierlänge [Hauptkontakte] | 11mm |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 25) | 2 x (1 – 25)mm² |
| Oberer Wert des Einstellbereichs | 9,3W |
| Baugröße | 2 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| HLief-Artikel Nummer | 198144 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
