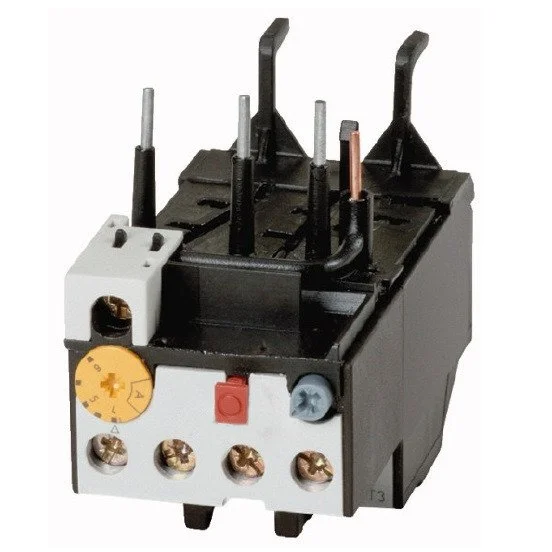

Das Motorschutzrelais 24 – 32A von Schrack ist ein zuverlässiges thermisches Überlastrelais der Serie ALEA II LTT, konzipiert für eine Baugröße 1. Das Gerät deckt einen einstellbaren Strombereich von 24 bis 32 A ab und verfügt über eine Schutzart IP20 sowie eine Bemessungsbetriebsspannung von 690 V. Mit einer Verlustleistung von 6,00 W und einer Umgebungstemperatur von -25 bis +40 °C im gekapselten Zustand bietet es eine präzise Überwachung elektrischer Motoren. Das Relais ist für den Einsatz in Schaltschränken und elektromechanischen Schütz-Steuerungen ausgelegt, um Motoren vor Überlastungen zu schützen. Sie erhalten diesen Artikel innerhalb einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strombereich: 24-32A – deckt präzise den benötigten Motornennstrom ab.
- Baugröße 1: Kompakte Bauweise für platzsparende Installation in Schaltanlagen.
- Schutzart IP20: Berührungssicherer Schutz gegen feste Fremdkörper.
- Anschlussquerschnitt: Optimiert für eine einfache Verdrahtung mit Haupt- und Hilfskontakten.
Anwendungsbereiche
- Absicherung von Drehstrommotoren in industriellen Anlagen.
- Überlastschutz in elektromechanischen Schütz-Kombinationen.
- Schutzschaltungen im Bereich der Haustechnik und Anlagenautomatisierung.
- Einsatz in Steuerungen, die eine kontinuierliche Temperaturkompensation erfordern.
Technische Details
| EAN | 9004840841756 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Verlustleistung | 6,00W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| HLief-Artikel Nummer | 198158 |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| 600 V High Fault max. Fuse | 60 Class JA |
| Hilfsschalter | – |
| Strombereich | 24-32A |
| Einstellbarer Strombereich | 24 – 32A |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Oberer Wert des Einstellbereichs | 6W |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| BEST. NR. | LTT13200 |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Unterer Wert des Einstellbereichs | 3,4W |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT13200– | EAN: 9004840841756 | Hersteller-Art.-Nr.: 198158
Downloads
- Foto: Motorschutzrelais 24 – 32A
- Maßbild: Motorschutzrelais 24 – 32A
- Schaltbild: Motorschutzrelais 24 – 32A
- 3D-Daten (.stp): Motorschutzrelais 24 – 32A
- Montageanleitung: Motorschutzrelais 24 – 32A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welcher Strombereich deckt das Schrack Motorschutzrelais LTT13200 ab?
Das Motorschutzrelais LTT13200 ist für einen einstellbaren Strombereich von 24 bis 32 A ausgelegt. Dies ermöglicht eine präzise Anpassung an den Nennstrom Ihres Motors.
Für welche Baugröße ist das Schrack Thermorelais geeignet?
Dieses spezifische Modell von Schrack ist für die Baugröße 1 konzipiert. Es lässt sich somit nahtlos in entsprechende Schütz-Kombinationen der Serie ALEA II integrieren.
Wie wird das Motorschutzrelais 24-32A elektrisch angeschlossen?
Der Anschluss erfolgt über M4-Anschlussschrauben an den Hauptkontakten. Für die Hilfskontakte sind M3,5-Schrauben vorgesehen, wobei die Abisolierlängen 10 mm für Haupt- bzw. 8 mm für Hilfskontakte betragen.
Ist das Schrack Motorschutzrelais für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gerät verfügt über eine Klimafestigkeit gemäß IEC 60068-2-78 und kann in einer Umgebungstemperatur von -25 bis +55 °C (im offenen Zustand) sicher betrieben werden. Die Schutzart IP20 sorgt zudem für Schutz gegen Berührung.
