Über dieses Produkt

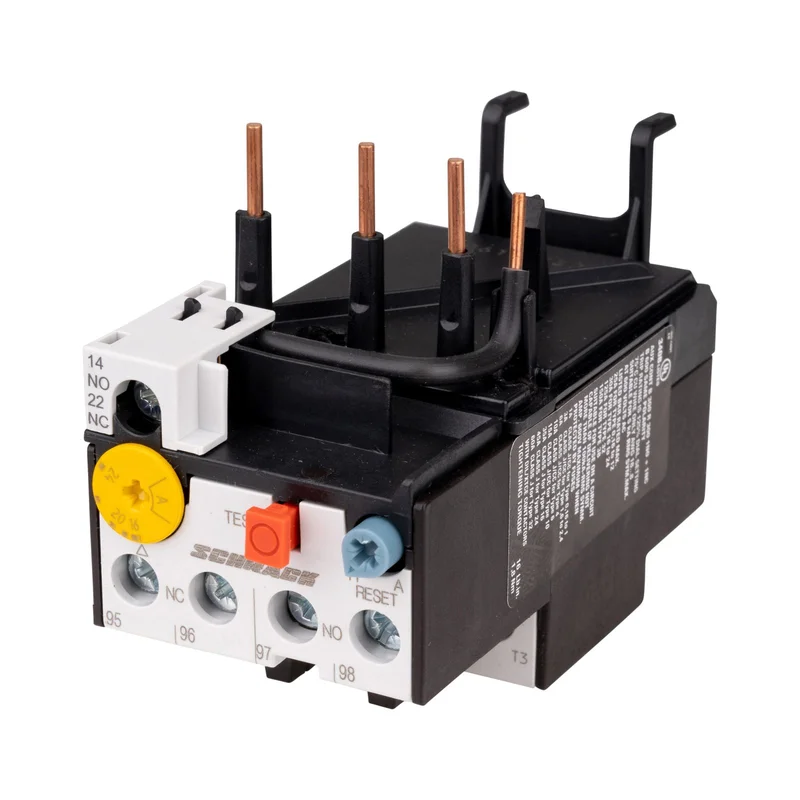

Das Motorschutzrelais 16 – 24A von Schrack dient zur zuverlässigen thermischen Überlastüberwachung von Elektromotoren. Dieses Relais der Baugröße 1 deckt einen einstellbaren Strombereich von 16 bis 24 Ampere ab und arbeitet mit einer Bemessungsisolationsspannung von 690 V. Das Gerät verfügt über die Schutzart IP20 und ist für eine Umgebungstemperatur von -25 bis +55 °C im offenen Zustand ausgelegt. Es findet breiten Einsatz in elektromechanischen Schütz-Schaltungen zum Schutz vor Überstrom. Sie erhalten dieses Motorschutzrelais mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 16 – 24A — Präzise Absicherung von Motoren in diesem Lastbereich.
- Baugröße: 1 — Kompakte Bauweise für den Einbau in Standard-Schaltschränke.
- Schutzart: IP20 — Sicherer Schutz vor direktem Berühren der Komponenten.
- Verlustleistung: 6,00W — Effizienter Betrieb mit geringer Wärmeentwicklung.
- Montage: Einfache Verdrahtung durch PZ 2 Kreuzschraubendreher-Aufnahme.
Anwendungsbereiche
- Schutz von Drehstrommotoren in industriellen Anlagen.
- Absicherung von Pumpen und Kompressoren in der Haustechnik.
- Integration in elektromechanische Schütz-Kombinationen der Serie ALEA II.
- Überwachung von Ventilatorantrieben gegen thermische Überlastung.
Technische Details
| EAN | 9004840841800 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Gewicht | 0,15kg |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Einstellbarer Strombereich | 16 – 24A |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Verlustleistung | 6,00W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Unterer Wert des Einstellbereichs | 2,7W |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| BEST. NR. | LTT12400 |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Strombereich | 16-24A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Oberer Wert des Einstellbereichs | 6W |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| 600 V High Fault max. Fuse | 45 Class JA |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| HLief-Artikel Nummer | 198163 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT12400– | EAN: 9004840841800 | Hersteller-Art.-Nr.: 198163
Downloads
Foto: Motorschutzrelais 16 – 24A
Maßbild: Motorschutzrelais 16 – 24A
Schaltbild: Motorschutzrelais 16 – 24A
3D-Daten (.stp): Motorschutzrelais 16 – 24A
Montageanleitung: Motorschutzrelais 16 – 24A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welcher Strombereich wird mit dem Schrack LTT12400 abgedeckt?
Dieses Motorschutzrelais bietet einen einstellbaren thermischen Einstellbereich von 16 bis 24 Ampere. Damit ist es für diverse Elektromotoren in diesem Stromstärken-Segment geeignet.
Kann ich das Motorschutzrelais 16 – 24A online bestellen?
Ja, das Motorschutzrelais von Schrack können Sie direkt bei TELA online kaufen. Wir versenden innerhalb von 1 bis 3 Werktagen an Ihre Wunschadresse.
Welche Baugröße hat das Motorschutzrelais 16-24A von Schrack?
Das Relais mit der Artikelnummer LTT12400– entspricht der Baugröße 1. Es ist Teil der Serie ALEA II und lässt sich passend in entsprechende Schützkombinationen integrieren.
Ist das Schrack Motorschutzrelais gegen Berührung geschützt?
Ja, das Modell verfügt über die Schutzart IP20. Bei senkrechter Betätigung von vorne ist es gemäß EN 50274 finger- und handrückensicher ausgeführt.
