Über dieses Produkt

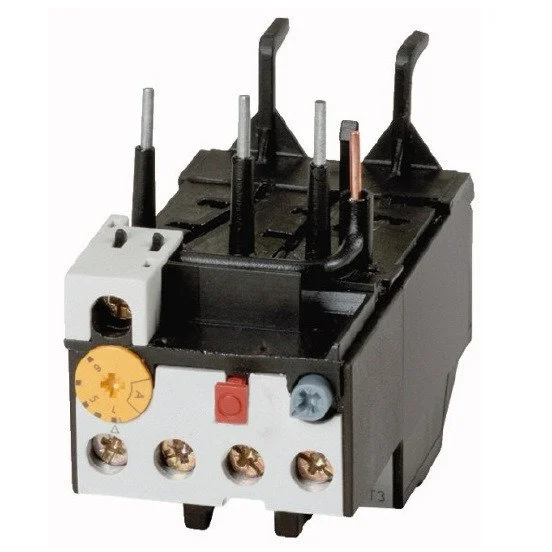

Das Motorschutzrelais 4 – 6A von Schrack aus der Serie ALEA II dient der thermischen Überwachung von Elektromotoren im Einstellbereich von 4 bis 6 Ampere. Das Relais der Baugröße 1 verfügt über eine Bemessungsisolationsspannung von 690 V und eine Schutzart nach IP20. Mit einem Anzugsdrehmoment von 1,80 Nm bei den Hauptkontakten und der Eignung für Umgebungstemperaturen von -25 bis +55 °C im offenen Zustand gewährleistet es eine zuverlässige Funktion. Einsatz findet das Gerät primär im Schaltschrankbau zur Absicherung von Motoren gegen Überlast. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA-Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 4 – 6A — ermöglicht präzise Anpassung an den Motornennstrom
- Baugröße 1: Kompakte Bauweise für platzsparende Montage in Schaltschränken
- Schutzart IP20: Berührungsschutz für den Anwender im Betrieb
- Temperaturkompensation: Kontinuierliche Anpassung zur Vermeidung von Fehlauslösungen bei Umgebungsschwankungen
Anwendungsbereiche
- Thermischer Schutz von Drehstrommotoren in industriellen Anlagen
- Überlastschutz in Schaltschrankkonfigurationen mit Schützen der Serie ALEA II
- Integration in Steuerstromkreise zur Motorabsicherung
- Absicherung von Pumpenantrieben und Lüftermotoren
Technische Details
| EAN | 9004840841787 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| BEST. NR. | LTT10600 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| Einstellbarer Strombereich | 4 – 6A |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Oberer Wert des Einstellbereichs | 5,1W |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| 600 V High Fault max. Fuse | 10 Class J/CCA |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Unterer Wert des Einstellbereichs | 2,3W |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| HLief-Artikel Nummer | 198161 |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Strombereich | 4-6A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Verlustleistung | 5,10W |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT10600– | EAN: 9004840841787 | Hersteller-Art.-Nr.: 198161
Downloads
- Foto: Motorschutzrelais 4 – 6A
- Maßbild: Motorschutzrelais 4 – 6A
- Schaltbild: Motorschutzrelais 4 – 6A
- 3D-Daten (.stp): Motorschutzrelais 4 – 6A
- Montageanleitung: Motorschutzrelais 4 – 6A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welcher Einstellbereich ist für dieses Schrack Motorschutzrelais vorgesehen?
Das Motorschutzrelais Schrack LTT10600 ist für einen einstellbaren Strombereich von 4 bis 6 Ampere ausgelegt. Dies ermöglicht eine genaue Anpassung an den spezifischen Nennstrom des zu schützenden Motors.
Für welche Umgebungstemperaturen ist das Motorschutzrelais LTT10600 geeignet?
Im offenen Zustand ist das Relais für einen Umgebungstemperaturbereich von -25 °C bis +55 °C spezifiziert. Bei gekapselter Montage reduziert sich dieser Bereich auf -25 °C bis +40 °C.
Welche Baugröße besitzt das Schrack Motorschutzrelais 4-6A?
Das Relais ist in der Baugröße 1 gefertigt. Es ist Teil der Serie ALEA II und lässt sich somit nahtlos in entsprechende Schütz-Kombinationen integrieren.
Wie erfolgt der Anschluss der Hauptkontakte bei diesem Relais?
Die Hauptkontakte sind für einen Anschlussquerschnitt von 1 bis 6 mm² (eindrähtig) ausgelegt. Für die Befestigung werden M4-Schrauben verwendet, die mit einem Anzugsdrehmoment von 1,80 Nm festgezogen werden.
