Über dieses Produkt

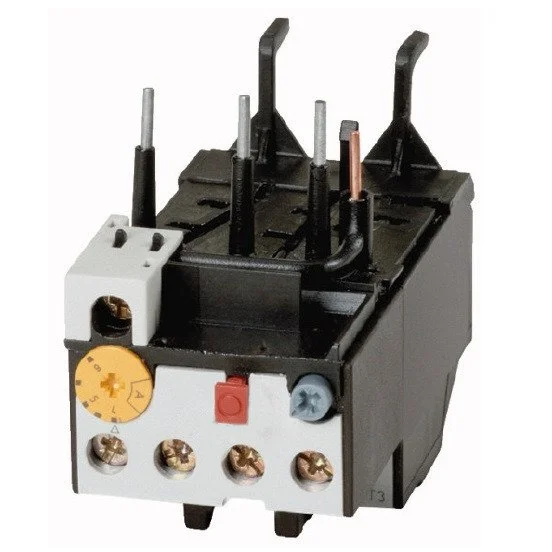

Das Motorschutzrelais 1.6 – 2.4A von Schrack schützt elektrische Motoren zuverlässig vor Überlastung im Strombereich von 1,6 bis 2,4 Ampere. Das Gerät der Baugröße 1 ist für eine Bemessungsbetriebsspannung von 690V ausgelegt und entspricht der Schutzart IP20. Mit einer Verlustleistung von 5,70W und einer Umgebungstemperatur von -25 bis +55°C im offenen Zustand gewährleistet es einen stabilen Betrieb in industriellen Schaltanlagen. Dieses Thermorelais dient als essenzielle Komponente in der Schützsteuerung zur Absicherung von Antrieben. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause, wenn Sie das Motorschutzrelais 1.6 – 2.4A online bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 1,6 – 2,4A – präzise Anpassung an den Motornennstrom
- Schutzart: IP20 – fingersichere Bauweise bei senkrechter Betätigung
- Bemessungsstoßspannungsfestigkeit: 6000V – hohe elektrische Belastbarkeit
- Baugröße 1 – kompakte Abmessungen für Schaltschränke
Anwendungsbereiche
- Überlastschutz von Drehstrommotoren in industriellen Anlagen
- Integration in elektromechanische Schützkombinationen
- Absicherung von Pumpensteuerungen und Ventilatorantrieben
Technische Details
| EAN | 9004840841848 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| HLief-Artikel Nummer | 198167 |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Unterer Wert des Einstellbereichs | 2,5W |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| Strombereich | 1,6-2,4A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Verlustleistung | 5,70W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Oberer Wert des Einstellbereichs | 5,7W |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| BEST. NR. | LTT10240 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Einstellbarer Strombereich | 1,6 – 2,4A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| 600 V High Fault max. Fuse | 3 Class J/CCA |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT10240– | EAN: 9004840841848 | Hersteller-Art.-Nr.: 198167
Downloads
| Foto: Motorschutzrelais 1.6 – 2.4A |
| Maßbild: Motorschutzrelais 1.6 – 2.4A |
| Schaltbild: Motorschutzrelais 1.6 – 2.4A |
| 3D-Daten (.stp): Motorschutzrelais 1.6 – 2.4A |
| Montageanleitung: Motorschutzrelais 1.6 – 2.4A |
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Wie wird das Schrack Motorschutzrelais 1.6 – 2.4A montiert?
Das Relais der Baugröße 1 lässt sich einfach in Schütz-Kombinationen integrieren. Es verfügt über Anschlussschrauben M4 für die Hauptkontakte und M3,5 für die Hilfskontakte, die mit einem passenden PZ 2 Kreuzschraubendreher fixiert werden.
Welchen Einstellbereich bietet dieses Schrack LTT Motorschutzrelais?
Dieses spezifische Modell aus der Serie ALEA II LTT deckt einen einstellbaren Strombereich von 1,6 bis 2,4 Ampere ab. Es ist somit präzise auf Motoren mit diesem Nennstrombereich abstimmbar, um bei Überlast zuverlässig auszulösen.
Ist das Motorschutzrelais LTT10240 für den Einbau in Schaltschränke geeignet?
Ja, dank der kompakten Baugröße 1 und der Schutzart IP20 ist das Relais für den Einsatz in Schaltschränken ausgelegt. Es ist zudem fingersicher nach EN 50274 bei senkrechter Betätigung von vorne.
Welche maximale Schmelzsicherung ist für das Motorschutzrelais erforderlich?
Die maximale Schmelzsicherung für dieses Gerät ist mit 6A gG/gL angegeben. Dies stellt sicher, dass das Relais im Falle eines Kurzschlusses innerhalb der spezifizierten Parameter geschützt ist.
