Description
Über dieses Produkt
Das Motorschutzrelais 1 – 1.6A von Schrack dient zur zuverlässigen thermischen Überwachung von Elektromotoren im Einstellbereich von 1 bis 1,6 Ampere. Dieses Schutzelement der Baugröße 1 verfügt über eine Bemessungsisolationsspannung von 690V und ist für eine Umgebungstemperatur von -25 bis +55 °C im offenen Zustand ausgelegt. Die kompakte Bauweise nach Schutzart IP20 ermöglicht eine einfache Integration in Schaltschränke und Anlagen der Elektrotechnik. Durch die präzise Stromeinstellung wird eine effektive Absicherung gegen Überlastungen im Dauerbetrieb erreicht. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 1 – 1,6A – exakte Anpassung an den Motornennstrom.
- Baugröße 1: Platzsparende Installation für elektrische Steuerungen.
- Schutzart IP20: Berührungsschutz für den Einbau in geschlossenen Gehäusen.
- Temperaturkompensation: Kontinuierliche Anpassung für stabile Auslösewerte.
- Hohe Bemessungsstoßspannungsfestigkeit: 6000V Uimp für elektrische Sicherheit.
Anwendungsbereiche
- Absicherung von Drehstrom-Asynchronmotoren in Industrieanlagen.
- Installation in Schaltschränken zur Steuerung von Pumpen und Gebläsen.
- Integration in Maschinensteuerungen der Serie ALEA II.
- Überlastschutz in gewerblichen Haustechnik-Verteilungen.
Technische Details
| EAN | 9004840841831 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| HLief-Artikel Nummer | 198166 |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Einstellbarer Strombereich | 1 – 1,6A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| Strombereich | 1-1,6A |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| BEST. NR. | LTT10160 |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Unterer Wert des Einstellbereichs | 2,2W |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Verlustleistung | 5,70W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Oberer Wert des Einstellbereichs | 5,7W |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| 600 V High Fault max. Fuse | 3 Class J/CCA |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT10160– | EAN: 9004840841831 | Hersteller-Art.-Nr.: 198166
Downloads

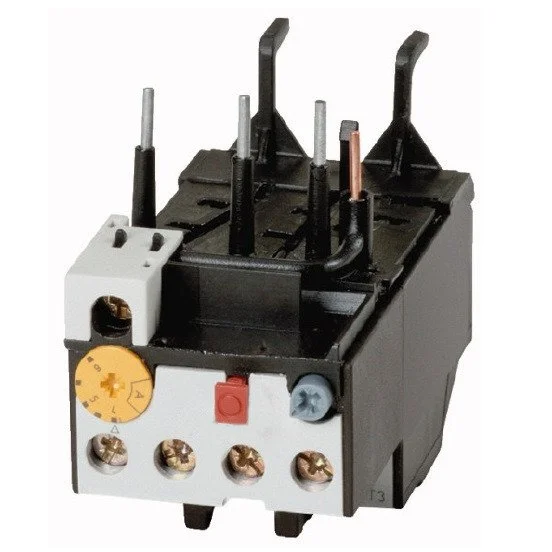

Foto: Motorschutzrelais 1 – 1.6A
Maßbild: Motorschutzrelais 1 – 1.6A
Schaltbild: Motorschutzrelais 1 – 1.6A
3D-Daten (.stp): Motorschutzrelais 1 – 1.6A
Montageanleitung: Motorschutzrelais 1 – 1.6A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Wie wird das Schrack Motorschutzrelais 1 – 1.6A eingestellt?
Das Relais wird manuell auf den Nennstrom Ihres Motors eingestellt, der in diesem Fall zwischen 1A und 1,6A liegen muss. Die kontinuierliche Temperaturkompensation sorgt dabei für einen stabilen Betrieb auch bei schwankenden Umgebungstemperaturen.
Ist dieses Motorschutzrelais für Schrack ALEA II Systeme geeignet?
Ja, das Modell LTT10160 ist speziell für die Serie ALEA II konzipiert. Es ist für die Baugröße 1 optimiert und lässt sich problemlos mit den entsprechenden Schützen dieser Baureihe kombinieren.
Welche Umgebungstemperatur verträgt das LTT10160 Relais?
Im offenen Zustand ist das Relais für einen Temperaturbereich von -25 °C bis +55 °C ausgelegt. In gekapselten Umgebungen liegt der zulässige Bereich bei -25 °C bis +40 °C.
Kann man das Motorschutzrelais 1 – 1.6A online bestellen?
Ja, Sie können das Schrack Motorschutzrelais LTT10160 direkt hier im TELA Onlineshop kaufen. Wir liefern das Ersatzteil bei Verfügbarkeit innerhalb von 1 bis 3 Werktagen zu Ihnen.
