Über dieses Produkt

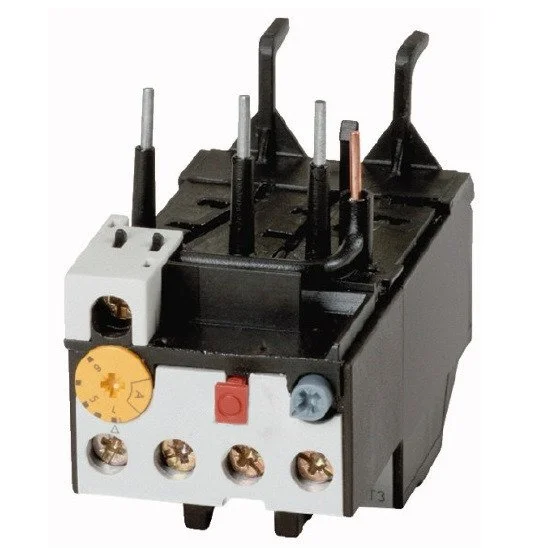

Das Motorschutzrelais 0.6 – 1A von Schrack ist ein präzises thermisches Überlastrelais aus der Serie ALEA II, das speziell für den zuverlässigen Schutz von Elektromotoren in der Baugröße 1 konzipiert wurde. Mit einem einstellbaren Strombereich von 0,6 bis 1 A bietet dieses Schütz eine exakte Absicherung gegen thermische Überlastung bei einer Bemessungsisolationsspannung von 690 V. Das Gerät verfügt über eine Schutzart von IP20 und ist für eine Umgebungstemperatur von -25 bis +55 °C im offenen Zustand ausgelegt. Es wird zur Absicherung von Stromkreisen in der industriellen Haustechnik und Elektroinstallation eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage. Das Motorschutzrelais 0.6 – 1A von Schrack können Sie einfach bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 0,6 – 1 A – ermöglicht präzise Anpassung an den Motornennstrom.
- Baugröße 1: Kompakte Bauweise für platzsparende Montage in Schaltanlagen.
- Schutzart IP20: Berührungsschutz für Sicherheit bei der Installation.
- Temperaturkompensation: Kontinuierliche Anpassung für stabile Auslösecharakteristik bei unterschiedlichen Umgebungstemperaturen.
Anwendungsbereiche
- Absicherung von Drehstrom- und Wechselstrommotoren in industriellen Anlagen.
- Schutz von Pumpensteuerungen in der Gebäudetechnik.
- Integration in Schaltschränke zur Überwachung von Verdichtern oder Lüftermotoren.
Technische Details
| EAN | 9004840841824 |
| HLief-Artikel Nummer | 198165 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| 600 V High Fault max. Fuse | 1 Class J/CCA |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Einstellbarer Strombereich | 0,6 – 1A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Unterer Wert des Einstellbereichs | 2,5W |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Verlustleistung | 6,90W |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Oberer Wert des Einstellbereichs | 6,9W |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Strombereich | 0,6-1A |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| BEST. NR. | LTT10100 |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT10100– | EAN: 9004840841824 | Hersteller-Art.-Nr.: 198165
Downloads
| Foto: Motorschutzrelais 0.6 – 1A |
| Maßbild: Motorschutzrelais 0.6 – 1A |
| Schaltbild: Motorschutzrelais 0.6 – 1A |
| 3D-Daten (.stp): Motorschutzrelais 0.6 – 1A |
| Montageanleitung: Motorschutzrelais 0.6 – 1A |
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welcher Einstellbereich deckt das Schrack Motorschutzrelais LTT10100 ab?
Das Motorschutzrelais der Serie ALEA II deckt einen einstellbaren Strombereich von 0,6 bis 1 A ab. Dies ermöglicht eine exakte Absicherung von Motoren innerhalb dieses spezifischen Lastbereichs.
Kann das Motorschutzrelais 0.6 – 1A direkt in ein Schütz eingebaut werden?
Ja, das Relais ist für die Verwendung als thermisches Überlastrelais in Verbindung mit Schützen der Serie ALEA II vorgesehen. Die Baugröße 1 stellt dabei eine einfache Montage sicher.
Welche Umgebungstemperaturen sind für das Motorschutzrelais zulässig?
Das Gerät ist im offenen Zustand für Umgebungstemperaturen von -25 bis +55 °C ausgelegt. In gekapselter Ausführung liegt der zulässige Bereich zwischen -25 und +40 °C.
Welcher Schraubendreher wird für die Installation der Hauptkontakte benötigt?
Für die Hauptkontakte des Relais wird ein Kreuzschraubendreher der Größe PZ 2 oder alternativ ein Schlitzschraubendreher der Größe 1 x 6 mm empfohlen, um das Anzugsdrehmoment von 1,80 Nm korrekt einzustellen.
