Description
Über dieses Produkt

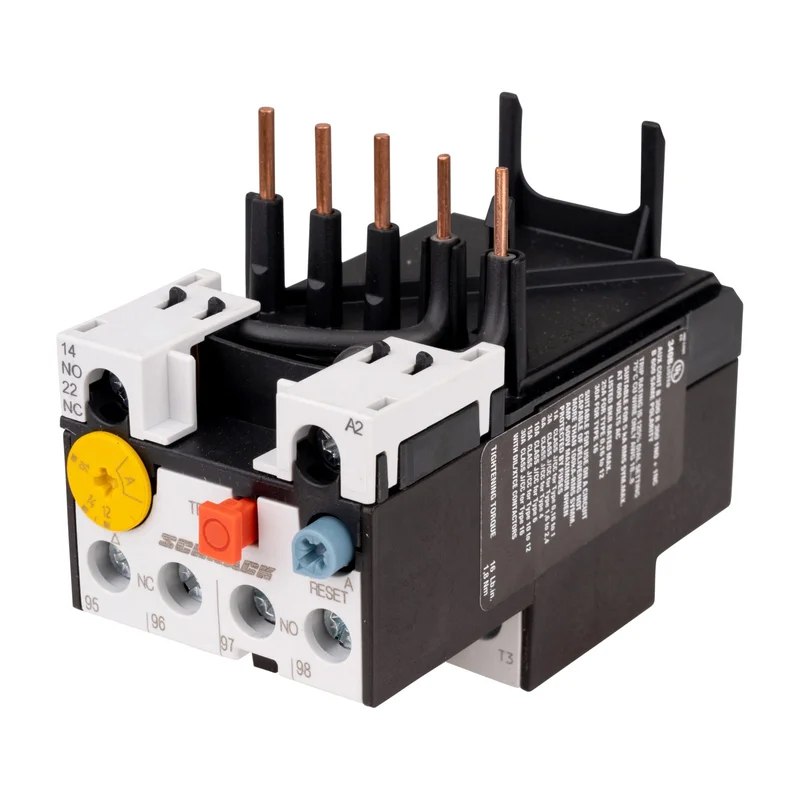

Das Motorschutzrelais 12 – 16A von Schrack ist ein thermisches Überlastrelais der Serie ALEA II, das speziell für den Schutz elektrischer Motoren in der Baugröße 0 entwickelt wurde. Das Gerät deckt einen einstellbaren Strombereich von 12 bis 16 Ampere ab und arbeitet mit einer Bemessungsbetriebsspannung von 690 V. Mit einer Verlustleistung von 5,40 W und der Schutzart IP20 ist dieses Relais für den Einsatz in Schaltschränken und Anlagen optimiert. Das robuste Design ermöglicht die kontinuierliche Temperaturkompensation und gewährleistet eine zuverlässige Funktion in einem Umgebungstemperaturbereich von -25 bis +55 °C im offenen Zustand. Sie erhalten das Motorschutzrelais mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 12 – 16A – präzise Abstimmung auf den Motornennstrom.
- Baugröße 0: Kompakte Bauform für platzsparende Montage im Schaltschrank.
- Schutzart IP20: Berührungsschutz gemäß EN 50274 bei senkrechter Betätigung von vorne.
- Kontinuierliche Temperaturkompensation: Stabile Auslösekennlinie bei wechselnden Umgebungstemperaturen.
Anwendungsbereiche
- Überlastschutz von Drehstrom-Asynchronmotoren in Industrieanlagen.
- Absicherung von Pumpensteuerungen und Lüftermotoren.
- Integration in Steuerstromkreise der Elektromechanik.
- Schutz von Maschinenkomponenten in der Fertigungsautomatisierung.
Technische Details
| EAN | 9004840841657 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Gewicht | 0,15kg |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Einstellbarer Strombereich | 12 – 16A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| HLief-Artikel Nummer | 198148 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Strombereich | 12-16A |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Verlustleistung | 5,40W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| BEST. NR. | LTT01600 |
| Konventioneller thermischer Strom Ith | 6A |
| Unterer Wert des Einstellbereichs | 3W |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| 600 V High Fault max. Fuse | 30 Class J/CCA |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Oberer Wert des Einstellbereichs | 5,4W |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
| Baugröße | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT01600– | EAN: 9004840841657 | Hersteller-Art.-Nr.: 198148
Downloads
- Foto: Motorschutzrelais 12 – 16A
- Maßbild: Motorschutzrelais 12 – 16A
- Schaltbild: Motorschutzrelais 12 – 16A
- 3D-Daten (.stp): Motorschutzrelais 12 – 16A
- Montageanleitung: Motorschutzrelais 12 – 16A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Für welche Stromstärken ist das Schrack LTT01600 Relais einstellbar?
Das Motorschutzrelais ist für einen Strombereich von 12 bis 16 Ampere stufenlos einstellbar. Dies ermöglicht eine exakte Absicherung des angeschlossenen Motors innerhalb dieses Bereichs.
Kann das Motorschutzrelais Schrack LTT01600 auch bei höheren Temperaturen eingesetzt werden?
Das Relais verfügt über eine kontinuierliche Temperaturkompensation und ist für einen Umgebungstemperaturbereich von -25 bis +55 °C im offenen Zustand ausgelegt. Der Temperaturkompensationsrestfehler über 40 °C beträgt dabei ≦ 0,25 %/K.
Welche Montagegröße hat das Schrack ALEA II Motorschutzrelais?
Dieses Modell gehört zur Baureihe ALEA II und ist in der Baugröße 0 gefertigt. Es ist somit kompakt dimensioniert und für den Einbau in Standard-Schaltschränke geeignet.
Wie wird das Thermorelais elektrisch angeschlossen?
Der Anschluss der Hauptkontakte erfolgt über Schraubklemmen für Leitungsquerschnitte bis 6 mm² (eindrähtig). Für die Hilfskontakte werden PZ 2 oder 6 mm Schlitzschraubendreher für den sicheren Anschluss verwendet.
