Über dieses Produkt

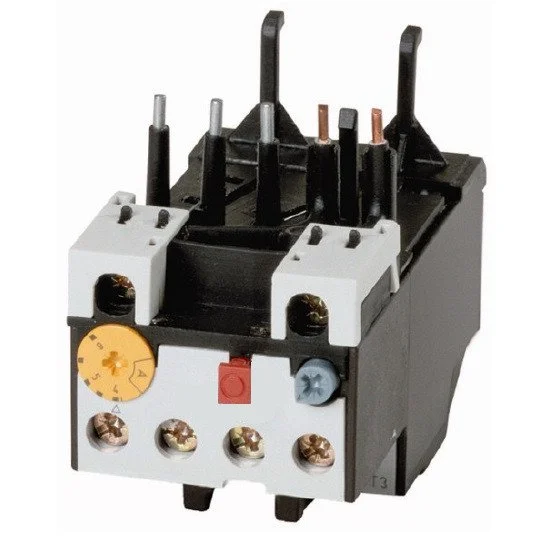

Das Motorschutzrelais 0.6 – 1A von Schrack dient zur zuverlässigen Überlastüberwachung in elektrischen Anlagen der Baugröße 0. Das Gerät deckt einen einstellbaren Strombereich von 0,6 bis 1A ab und zeichnet sich durch eine Bemessungsisolationsspannung von 690V aus. Die Schutzart IP20 sowie die klimafeste Ausführung nach IEC 60068 gewährleisten den sicheren Betrieb unter verschiedenen Umgebungsbedingungen. Mit einer Umgebungstemperatur im gekapselten Zustand von -25 bis +40°C ist dieses Thermorelais für industrielle Schaltkreise ausgelegt. Sie erhalten dieses Motorschutzrelais mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 0,6 – 1A — präzise Anpassung an den Nennstrom des Motors.
- Baugröße 0: Kompakte Bauweise für platzsparende Montage in Schaltschränken.
- Schutzart IP20: Berührungsschutz gemäß EN 50274 für hohe Arbeitssicherheit.
- Temperaturkompensation: Kontinuierliche Anpassung für stabile Auslösekennlinien.
Anwendungsbereiche
- Schutz von Drehstrommotoren gegen thermische Überlastung.
- Integration in elektromechanische Schütz-Kombinationen.
- Einsatz in industriellen Steuerungs- und Automatisierungssystemen.
- Anlagenbau zur Absicherung von Pumpen oder Lüftern.
Technische Details
| EAN | 9004840841732 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| BEST. NR. | LTT00100 |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| 600 V High Fault max. Fuse | 1 Class J/CCA |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Einstellbarer Strombereich | 0,6 – 1A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| HLief-Artikel Nummer | 198156 |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Unterer Wert des Einstellbereichs | 2,5W |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Verlustleistung | 6,90W |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Oberer Wert des Einstellbereichs | 6,9W |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Strombereich | 0,6-1A |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
| Baugröße | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT00100– | EAN: 9004840841732 | Hersteller-Art.-Nr.: 198156
Downloads
Foto: Motorschutzrelais 0.6 – 1A
Maßbild: Motorschutzrelais 0.6 – 1A
Schaltbild: Motorschutzrelais 0.6 – 1A
3D-Daten (.stp): Motorschutzrelais 0.6 – 1A
Montageanleitung: Motorschutzrelais 0.6 – 1A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Wie stelle ich das Motorschutzrelais von Schrack korrekt ein?
Das Motorschutzrelais LTT00100 ist für einen Strombereich von 0,6 bis 1A ausgelegt. Sie können den gewünschten Wert innerhalb dieses Bereichs direkt am Drehknopf des Gerätes einstellen, um den Motorschutz exakt auf den Nennstrom Ihres Verbrauchers abzustimmen.
Kann das Motorschutzrelais auch in Umgebungen mit schwankenden Temperaturen verwendet werden?
Ja, das Relais verfügt über eine kontinuierliche Temperaturkompensation, die Schwankungen ausgleicht. Zudem ist es für Umgebungstemperaturen von -25 bis +40°C in gekapseltem Zustand geeignet, was eine zuverlässige Auslösung bei thermischer Belastung sicherstellt.
Welcher Kreuzschraubendreher wird für den Anschluss der Hauptkontakte benötigt?
Für die Hauptkontakte des Motorschutzrelais der Baugröße 0 wird ein Kreuzschraubendreher des Typs PZ 2 verwendet. Die Anschlussschrauben sind als M4-Gewinde ausgeführt und für einen Querschnitt bis zu 6mm² bei eindrähtiger Ausführung geeignet.
Ist das Schrack Motorschutzrelais kurzschlussfest?
Das Gerät unterstützt eine maximale Schmelzsicherung von 6A gG/gL. Bei einer 600V High Fault Konfiguration bietet es eine Kurzschlussfestigkeit (SCCR) von 100kA, sofern die entsprechende Absicherung gemäß den technischen Daten eingehalten wird.
