Description
Über dieses Produkt

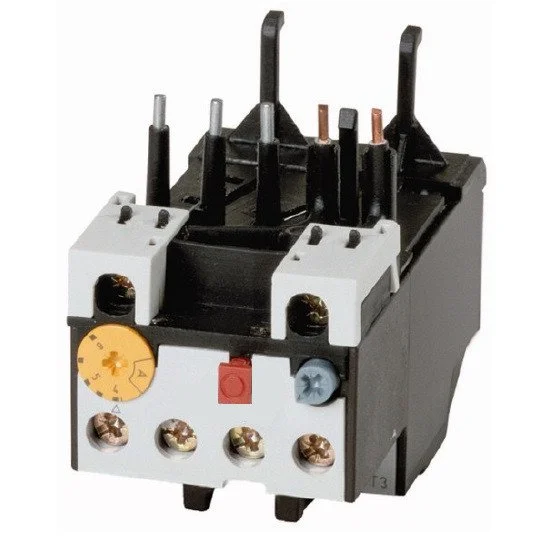

Das Motorschutzrelais 0.4 – 0.6A von Schrack dient der zuverlässigen thermischen Überlastüberwachung von Elektromotoren in der Baugröße 0. Das Gerät deckt einen einstellbaren Strombereich von 0,4 bis 0,6 A ab und bietet eine Bemessungsisolationsspannung von bis zu 690 V. Dank der Schutzart IP20 und der Auslegung auf Umgebungstemperaturen von -25 bis +55 °C im offenen Zustand gewährleistet es einen sicheren Betrieb in industriellen Schaltanlagen. Es findet seinen Einsatz als wesentliches Bauteil in der Motorsteuerung zum Schutz vor Überstrom. Sie erhalten dieses Schrack Motorschutzrelais mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 0,4 – 0,6 A — ermöglicht exakte Anpassung an den Nennstrom des Motors.
- Baugröße: 0 — kompakte Bauweise für platzsparende Installation in Schaltschränken.
- Schutzart: IP20 — bietet Schutz gegen Berührung und feste Fremdkörper.
- Temperaturkompensation: kontinuierlich — sorgt für stabile Auslösezeiten bei schwankenden Umgebungstemperaturen.
Anwendungsbereiche
- Schutz von Drehstrom-Asynchronmotoren vor thermischer Überlastung.
- Integration in elektromechanische Schütze der Serie ALEA II.
- Einsatz in automatisierten Anlagen zur Prozesssteuerung.
- Absicherung von Antrieben in industriellen Produktionsmaschinen.
Technische Details
| EAN | 9004840841725 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| 600 V High Fault max. Fuse | 1 Class J/CCA |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30; Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Oberer Wert des Einstellbereichs | 4,8W |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| BEST. NR. | LTT00060 |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Verlustleistung | 4,80W |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Strombereich | 0,4-0,6A |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Einstellbarer Strombereich | 0,4 – 0,6A |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Unterer Wert des Einstellbereichs | 2,1W |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| HLief-Artikel Nummer | 198155 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
| Baugröße | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT00060– | EAN: 9004840841725 | Hersteller-Art.-Nr.: 198155
Downloads
Foto: Motorschutzrelais 0.4 – 0.6A
Maßbild: Motorschutzrelais 0.4 – 0.6A
Schaltbild: Motorschutzrelais 0.4 – 0.6A
3D-Daten (.stp): Motorschutzrelais 0.4 – 0.6A
Montageanleitung: Motorschutzrelais 0.4 – 0.6A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Was ist der Einstellbereich des Schrack Motorschutzrelais LTT00060?
Das Motorschutzrelais ist für einen Strombereich von 0,4 A bis 0,6 A ausgelegt. Dieser Bereich lässt sich direkt am Gerät präzise für den jeweiligen Motornennstrom einstellen.
Ist das Motorschutzrelais 0,4-0,6A für die Serie ALEA II geeignet?
Ja, dieses Schrack Motorschutzrelais ist ein Bestandteil der thermischen Überlastrelais Serie ALEA II. Es ist speziell für die Baugröße 0 konzipiert und lässt sich nahtlos in entsprechende Schützkombinationen integrieren.
Welche Umgebungstemperaturen sind für den Betrieb zulässig?
Im offenen Zustand kann das Relais in einem Temperaturbereich von -25 °C bis +55 °C betrieben werden. In gekapselter Ausführung liegt der zulässige Bereich zwischen -25 °C und +40 °C.
Welche Abisolierlänge ist bei den Hauptkontakten erforderlich?
Für die Hauptkontakte des Motorschutzrelais ist eine Abisolierlänge von 10 mm vorgesehen. Die Anschlussschrauben der Größe M4 sind für den Einsatz eines PZ 2 Kreuzschraubendrehers optimiert.
