Description
Über dieses Produkt

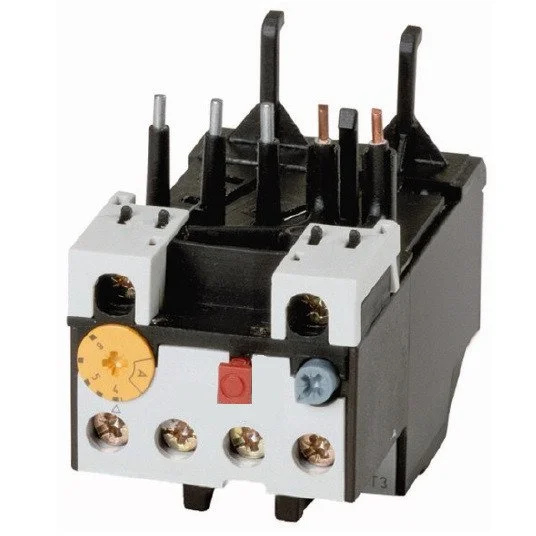

Das Motorschutzrelais 0.16 – 0.24A von Schrack ist ein präzises thermisches Überlastrelais aus der Serie ALEA II zur Absicherung von Elektromotoren. Mit einem einstellbaren Strombereich von 0,16 bis 0,24 Ampere und einer Baugröße 0 integriert sich das Gerät nahtlos in elektromechanische Schaltanlagen. Das Relais verfügt über eine Bemessungsisolationsspannung von 690V und bietet Schutz gemäß IP20. Die Umgebungstemperatur beträgt bei gekapselter Montage -25 bis +40°C. Dieses Bauteil eignet sich für den zuverlässigen Motorschutz in industriellen Steuerungen und Schaltkreisen. Ihr Motorschutzrelais 0.16 – 0.24A von Schrack ist innerhalb von 1 bis 3 Werktagen bei TELA lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbarer Strombereich: 0,16 – 0,24A – ermöglicht exakte Anpassung an die Motorlast.
- Baugröße 0: Kompakte Bauform für platzsparende Installation in Schaltschränken.
- Schutzart IP20: Berührungsschutz für eine sichere Handhabung im Betrieb.
- Temperaturkompensation: Kontinuierliche Anpassung für stabile Auslösewerte bei wechselnden Bedingungen.
Anwendungsbereiche
- Absicherung von Drehstrom- und Wechselstrommotoren vor thermischer Überlastung.
- Einsatz in Schütz-Kombinationen der Serie ALEA II.
- Schutz von Kleinstmotoren in industriellen Automatisierungssystemen.
- Verwendung in Anlagen der Gebäude- und Anlagentechnik.
Technische Details
| EAN | 9004840841701 |
| Zwischen den Hauptstrombahnen | 440VAC |
| HLief-Artikel Nummer | 198153 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Einstellbarer Strombereich | 0,16 – 0,24A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| 600 V High Fault max. Fuse | 1 Class J/CCA |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 8AWG |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 1,80Nm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Nettogewicht | 0,14kg/Stk |
| VE | 70Stk |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Gewicht | 0,14kg |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Hilfsschalter | – |
| Unterer Wert des Einstellbereichs | 2,4W |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| Abisolierlänge [Hauptkontakte] | 10mm |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Anschlussschraube [Hauptkontakte] | M4 |
| Bemessungsbetriebsspannung | 690V |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 6) | 2 x (1 – 6)mm² |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| BEST. NR. | LTT00024 |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Verlustleistung | 5,40W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Strombereich | 0,16-0,24A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Schutzart | IP20 |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 4) | 2 x (1 – 4)mm² |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Oberer Wert des Einstellbereichs | 5,4W |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
| Baugröße | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT00024– | EAN: 9004840841701 | Hersteller-Art.-Nr.: 198153
Downloads
- Foto: Motorschutzrelais 0.16 – 0.24A
- Maßbild: Motorschutzrelais 0.16 – 0.24A
- Schaltbild: Motorschutzrelais 0.16 – 0.24A
- 3D-Daten (.stp): Motorschutzrelais 0.16 – 0.24A
- Montageanleitung: Motorschutzrelais 0.16 – 0.24A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Wie stelle ich den Strombereich beim Schrack LTT00024 richtig ein?
Der Einstellbereich für dieses Motorschutzrelais liegt zwischen 0,16A und 0,24A. Die Einstellung erfolgt über das Stellrad am Gerät, um den thermischen Auslöser präzise auf den Nennstrom Ihres Motors zu kalibrieren.
Ist das Schrack Motorschutzrelais 0,16-0,24A finger- und handrückensicher?
Ja, das Modell erfüllt bei senkrechter Betätigung von vorne die Anforderungen der Norm EN 50274 und ist somit als finger- und handrückensicher eingestuft.
Kann das Motorschutzrelais für Schütze der Baugröße 0 verwendet werden?
Das Relais ist spezifisch für die Baugröße 0 konzipiert und lässt sich daher nahtlos in die entsprechenden Schütze der Schrack Serie ALEA II integrieren.
Welchen Querschnitt kann ich für die Hauptkontakte verwenden?
An den Hauptkontakten können Sie eindrähtige Leitungen von 1 x (1 – 6) mm² oder 2 x (1 – 6) mm² anschließen. Feindrähtige Leiter mit Aderendhülse sind im Bereich von 1 x (1 – 4) mm² bis 2 x (1 – 4) mm² zugelassen.
