Über dieses Produkt

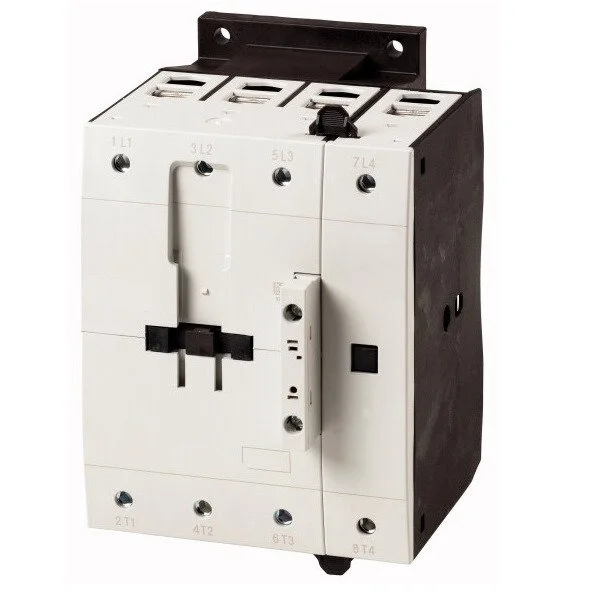

Das 4-polige Schütz von Schrack (Type LTR32143–) überzeugt durch einen Bemessungsbetriebsstrom von 200A bei AC-1 Lasten und eine Spulenspannung von 230VAC. Das Gerät der Baugröße 3 ist für eine mechanische Lebensdauer von 10.000.000 Schaltspielen ausgelegt und verfügt über ein Anschlussdrehmoment von 14Nm für die Hauptkontakte. Mit einer Schutzart von IP00 und einer Verlustleistung von 59,30W ist es für industrielle Schaltaufgaben spezifiziert. Dieses elektromechanische Schütz der Serie ALEA II eignet sich primär zum Schalten von ohmschen Lasten. Die Lieferzeit für dieses Modell beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 200A: Ermöglicht das zuverlässige Schalten hoher ohmschen Lasten (AC-1).
- Baugröße 3: Kompakte Bauweise bei hoher Leistungsdichte für effiziente Schaltschranknutzung.
- Spulenspannung 230VAC: Standardisierte Steuerspannung für einfache Integration in bestehende Anlagen.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Hohe Zyklenfestigkeit für dauerhaften Betrieb.
- Anschlussquerschnitt bis 120mm²: Flexibler Leitungsanschluss bei hohen Strömen.
Anwendungsbereiche
- Schalten von ohmschen Heizlasten in Industrieanlagen.
- Einsatz in der Steuerungstechnik für elektrische Verteilungen.
- Integration in Applikationen mit 230V Steuerstromkreisen.
Technische Details
| EAN | 9004840839845 |
| Innensechskant [Hauptkontakte] | 5mm |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-1 Bemessungsbetriebsstrom | – |
| 660 V 690 V | 800A |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| HLief-Artikel Nummer | 197967 |
| Maximale Motorleistung 3-phasig | – |
| AC-3 | – |
| 380 V 400 V | 1150A |
| Offen bei 60 °C [Ith=Ie] | 172A |
| AC-3 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 188A |
| Spulenspannung AC | 230V |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| AC-3 440 V [P] | 75kW |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| 60 Hz [Anzug] (VA) | 180 |
| 480 V High Fault max. CB | 250A |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 115A |
| Maximale Motorleistung 1-phasig | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 115A |
| Zwischen den Kontakten | 440VAC |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| 1-phasig 230 V 240 V | 30HP |
| AC-3 660 V 690 V [P] | 90kW |
| Hersteller | Schrack |
| 60 Hz [Anzug] (W) | 150 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Basic Rating max. CB | 600A |
| Hilfsschaltglieder NC | 5g |
| Gekapselt [Ith] | 160A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| 1-phasig 115 V 120 V | 10HP |
| Nennstrom AC-3/400V | 55A |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| AC-3 240 V [P] | 40kW |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 160A |
| 110 V [Ie] | 200A |
| Ausschaltvermögen | – |
| Norm | IEC EN 60947 |
| Elevator Control 480V 60Hz 3phase (HP) | 75 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| Approbierte Leistungsdaten | – |
| AC-betätigt Schließzeit | 28 – 33 |
| Resistance Air Heating 347V 60Hz 1phase | 160A |
| 50 Hz [Halten] (W) | 2,3 |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 115A |
| Verlustleistung | 59,30W |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 160A |
| BEST. NR. | LTR32143 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 160A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 120) | 2 x (16 – 95)mm² |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| Elevator Control 240V 60Hz 3phase (A) | 104 |
| Nettogewicht | 2,73kg/Stk |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 200A |
| Elevator Control 200V 60Hz 3phase (A) | 92 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 464A |
| Baugröße | 3 |
| Zwischen Spule und Kontakten | 440VAC |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| 600 V High Fault SCCR (CB) | 30kA |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 60HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| 3-phasig 575 V 600 V | 125HP |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 160A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 160A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 516A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Leistungsaufnahme | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Optionales Zubehör | LTZ3D104–; LTZ3D113–; LTZ3D122–; LTZ3D131–; LTZ3D140–; LTZ3D402–; LTZ3D411–; LTZ3D420–; LTZ3D711–; LTZ3D811–; LTZ3W001–; |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 115A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| 60 V [Ie] | 200A |
| 220 V 230 V | 1150A |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 90A |
| Maximale Motorleistung General use | 180A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1800A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| Bemessungsbetriebsspannung | 690V |
| Elevator Control 200V 60Hz 3phase (HP) | 30 |
| AC-betätigt Öffnungszeit | 35 – 41 |
| 60 Hz [Halten] (VA) | 3,1 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Kraftantriebe | – |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Abisolierlänge [Hauptkontakte] | 15mm |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| 3-phasig 200 V 208 V | 40HP |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Anschlussschraube [Hauptkontakte] | M10 |
| Resistance Air Heating 277V 60Hz 1phase | 160A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 115A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 200A |
| AC-3 415 V [P] | 70kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 115A |
| DC-1 Offen | – |
| Offen bei 55 °C [Ith=Ie] | 180A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 93A |
| Verpackungseinheit | 1Stk |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| 500 V | 1150A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| 3-polig, bei Ith [60°] | 57W |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Ein- oder mehrdrähtig [Hauptkontakte] | 8 – 3/0AWG |
| Impedanz pro Pol | 0,6mΩ |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Einschaltdauer | 100% ED |
| AC-3 380 V 400 V [P] | 55kW |
| 3-phasig 460 V 480 V | 125HP |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 160A |
| 220 V [Ie] | 200A |
| AC-3 500 V [P] | 80kW |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Nennstrom | 200A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 160A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| VE | 5Stk |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Offen bei 40 °C [Ith=Ie] | 200A |
| AC-3 220 V 230 V [P] | 37kW |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTR32143– | EAN: 9004840839845 | Hersteller-Art.-Nr.: 197967
Downloads
Foto: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Maßbild: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Maßbild: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Schaltbild: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Diagramm: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
3D-Daten (.stp): 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Montageanleitung: 4-pol. Schütz, 200A/AC-1, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack LTR32143– Schütz eingesetzt?
Das 4-polige Schütz der Serie ALEA II ist speziell für das Schalten von ohmschen Lasten in industriellen Anwendungen konzipiert. Es unterstützt einen Bemessungsbetriebsstrom von 200A und ist für den Betrieb mit einer 230VAC Spulenspannung ausgelegt.
Welcher Anschlussquerschnitt wird für das 200A Schütz benötigt?
Für die Hauptkontakte können mehrdrähtige Leiter mit einem Querschnitt von 1x (16-120)mm² oder 2x (16-95)mm² verwendet werden. Bei feindrähtigen Leitern mit Aderendhülse liegt der Bereich bei 1x (10-95)mm² bzw. 2x (10-70)mm².
Kann ich das Schütz LTR32143– online bei TELA bestellen?
Ja, Sie können das Schrack Schütz direkt über unseren Onlineshop kaufen. Wir bieten eine schnelle Abwicklung und eine Lieferzeit von 1 bis 3 Werktagen für diesen Artikel.
Wie hoch ist die mechanische Lebensdauer des Schützes?
Das Schütz LTR32143– von Schrack ist für eine mechanische Lebensdauer von 10.000.000 Schaltspielen bei AC-Betätigung ausgelegt. Dies garantiert eine hohe Zuverlässigkeit im dauerhaften Betrieb.
