Über dieses Produkt
Das 4-polige Schütz 160A/AC-1 von Schrack mit einer Spulenspannung von 230VAC dient dem sicheren Schalten von ohmschen Lasten in Baugröße 3. Das elektromechanische Bauteil verfügt über eine Bemessungsisolationsspannung von 690V und ist für eine Schalthäufigkeit von 3600 Schaltspielen pro Stunde ausgelegt. Bei einer Umgebungstemperatur von 40°C erreicht das Schütz einen thermischen Strom von 160A. Dieses Modell der Serie ALEA II eignet sich für den Einsatz in anspruchsvollen industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Das Schütz können Sie direkt bei TELA online kaufen und bequem liefern lassen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 160A (AC-1): Ermöglicht hohe Schaltleistungen bei ohmschen Lasten.
- Spulenspannung 230VAC: Standardisierte Ansteuerung für gängige Steuerungssysteme.
- Baugröße 3: Kompakte Abmessungen für eine effiziente Schaltschrankbelegung.
- Mechanische Lebensdauer 10.000.000 Schaltspiele: Ausgelegt auf hohe Zyklenzahlen in Daueranwendungen.
Anwendungsbereiche
- Schalten von ohmschen Lasten in Industrieanlagen
- Steuerung von Heizsystemen und Luftheizungsanwendungen
- Betrieb von elektrischen Entladungslampen und Leuchtmitteln
Technische Details
| EAN | 9004840839838 |
| Innensechskant [Hauptkontakte] | 5mm |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 95A |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-3 500 V [P] | 70kW |
| Elevator Control 480V 60Hz 3phase (A) | 77 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 415A |
| AC-3 380 V 400 V [P] | 45kW |
| 220 V 230 V | 950A |
| Offen bei 50 °C [Ith=Ie] | 150A |
| Spulenspannung AC | 230V |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| 60 Hz [Anzug] (VA) | 180 |
| 480 V High Fault max. CB | 250A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 95A |
| Zwischen den Kontakten | 440VAC |
| 50 Hz [Anzug] (VA) | 180 |
| 60 V [Ie] | 160A |
| 1-phasig 115 V 120 V | 7,50HP |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 100A |
| Hersteller | Schrack |
| 60 Hz [Anzug] (W) | 150 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Basic Rating max. CB | 600A |
| HLief-Artikel Nummer | 197966 |
| 1-phasig 230 V 240 V | 15HP |
| Hilfsschaltglieder NC | 5g |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| 60 Hz [Halten] (W) | 2,3 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 373A |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| AC-betätigt Schließzeit | 28 – 33 |
| 50 Hz [Halten] (W) | 2,3 |
| BEST. NR. | LTR31543 |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 160A |
| AC-3 660 V 690 V [P] | 75kW |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 120) | 2 x (16 – 95)mm² |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 100A |
| AC-3 440 V [P] | 60kW |
| Nettogewicht | 2,73kg/Stk |
| 3-polig, bei Ith [60°] | 36,3W |
| Elevator Control 200V 60Hz 3phase (A) | 62,10 |
| Resistance Air Heating 480V 60Hz 3phase | 110A |
| Baugröße | 3 |
| Zwischen Spule und Kontakten | 440VAC |
| 600 V High Fault SCCR (CB) | 30kA |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| Resistance Air Heating 347V 60Hz 1phase | 110A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| 500 V | 950A |
| AC-3 415 V [P] | 57kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 80A |
| Elevator Control 600V 60Hz 3phase (HP) | 75 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 95A |
| 110 V [Ie] | 160A |
| 3-phasig 575 V 600 V | 100HP |
| Hauptschaltglieder NO | 10g |
| 480 V High Fault SCCR (CB) | 65kA |
| Offen bei 60 °C [Ith=Ie] | 138A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| Optionales Zubehör | LTZ3D104–; LTZ3D113–; LTZ3D122–; LTZ3D131–; LTZ3D140–; LTZ3D402–; LTZ3D411–; LTZ3D420–; LTZ3D711–; LTZ3D811–; |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 100A |
| Nennstrom AC-3/400V | 45A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 100A |
| 3-phasig 460 V 480 V | 75HP |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| 3-phasig 200 V 208 V | 25HP |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 160A |
| Bemessungsbetriebsspannung | 690V |
| Maximale Motorleistung General use | 125A |
| AC-betätigt Öffnungszeit | 35 – 41 |
| 60 Hz [Halten] (VA) | 3,1 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Elevator Control 480V 60Hz 3phase (HP) | 60 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 95A |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Abisolierlänge [Hauptkontakte] | 15mm |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| 600 V High Fault max. CB | 350A |
| Nennstrom | 160A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 95A |
| 220 V [Ie] | 160A |
| Basic Rating max. Fuse | 600A |
| Elevator Control 600V 60Hz 3phase (A) | 77 |
| AC-3 240 V [P] | 33kW |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Anschlussschraube [Hauptkontakte] | M10 |
| Resistance Air Heating 600V 60Hz 3phase | 110A |
| Resistance Air Heating 277V 60Hz 1phase | 110A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 200A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| 660 V 690 V | 750A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 100A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 100A |
| Offen bei 55 °C [Ith=Ie] | 143A |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Ein- oder mehrdrähtig [Hauptkontakte] | 8 – 3/0AWG |
| Impedanz pro Pol | 0,6mΩ |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Einschaltdauer | 100% ED |
| 380 V 400 V | 950A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1330A |
| Hilfsschaltglieder NO | 7g |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 100A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 3-phasig 230 V 240 V | 40HP |
| Elevator Control 240V 60Hz 3phase (A) | 80 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Verlustleistung | 38,60W |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 95A |
| AC-3 220 V 230 V [P] | 30kW |
| VE | 5Stk |
| Gekapselt [Ith] | 128A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Elevator Control 200V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 100A |
| Abisolierlänge [Hilfskontakte] | 10mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTR31543– | EAN: 9004840839838 | Hersteller-Art.-Nr.: 197966
Downloads

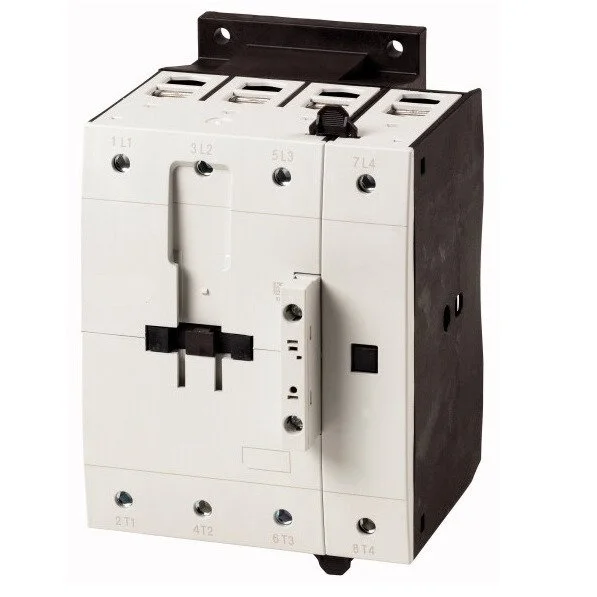

- Foto: 4-pol. Schütz, 160A/AC-1, Spule 230VAC
