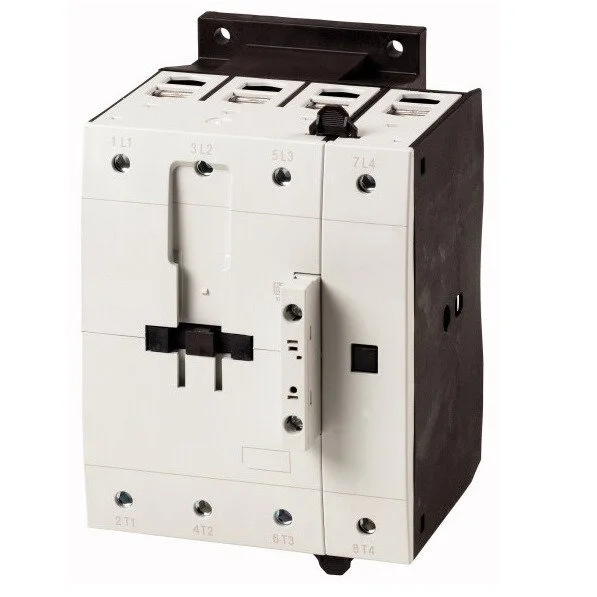

Das 4-polige Schütz von Schrack mit 125A bei AC-1 und einer Spulenspannung von 230V AC ist ein leistungsstarkes elektromechanisches Schaltelement der Serie ALEA II. Dieses Bauteil der Baugröße 3 verfügt über eine Bemessungsbetriebsspannung von 690V und ist für eine mechanische Lebensdauer von 10.000.000 Schaltspielen ausgelegt. Bei einer Umgebungstemperatur von 40 °C bietet das Schütz einen konventionellen thermischen Strom von 125A, wobei die Verlustleistung bei 24,50W liegt. Zum Einsatz kommt das Gerät primär beim Schalten von ohmschen Lasten in industriellen Anwendungen sowie in der Gebäudetechnik. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 125A: Ermöglicht das zuverlässige Schalten hoher Lasten im AC-1 Betrieb.
- Spulenspannung 230V AC: Standardisierte Ansteuerung für gängige Steuerspannungskreise.
- Baugröße 3: Kompakte Bauweise für den effizienten Einsatz in Schaltschränken.
- 10 Mio. Schaltspiele: Hohe mechanische Ausdauer reduziert den Wartungsaufwand.
Anwendungsbereiche
- Schalten von ohmschen Lasten in elektrischen Anlagen.
- Steuerung von Heizsystemen und elektrischen Widerstandslasten.
- Einsatz in Beleuchtungsanlagen mit hoher Einschaltlast.
- Integration in industrielle Verteilersysteme der Elektrotechnik.
Technische Details
| EAN | 9004840839821 |
| Innensechskant [Hauptkontakte] | 5mm |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (A) | 68 |
| AC-1 Bemessungsbetriebsstrom | – |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Elevator Control 600V 60Hz 3phase (HP) | 60 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 80A |
| Maximale Motorleistung 3-phasig | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 80A |
| AC-3 | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| AC-3 Bemessungsbetriebsstrom | – |
| Spulenspannung AC | 230V |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| Elevator Control 600V 60Hz 3phase (A) | 62 |
| 60 Hz [Anzug] (VA) | 180 |
| 480 V High Fault max. CB | 250A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 65A |
| 110 V [Ie] | 125A |
| Maximale Motorleistung 1-phasig | – |
| AC-3 380 V 400 V [P] | 37kW |
| Zwischen den Kontakten | 440VAC |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| Nennstrom | 125A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 80A |
| 1-phasig 115 V 120 V | 7,50HP |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 100A |
| Hersteller | Schrack |
| HLief-Artikel Nummer | 197965 |
| 60 Hz [Anzug] (W) | 150 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Basic Rating max. CB | 600A |
| 1-phasig 230 V 240 V | 15HP |
| Hilfsschaltglieder NC | 5g |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| 220 V 230 V | 800A |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 292A |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 25 |
| AC-3 415 V [P] | 48kW |
| Offen bei 55 °C [Ith=Ie] | 110A |
| Ausschaltvermögen | – |
| Norm | IEC EN 60947 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| Approbierte Leistungsdaten | – |
| AC-betätigt Schließzeit | 28 – 33 |
| Verlustleistung | 24,50W |
| 50 Hz [Halten] (W) | 2,3 |
| Offen bei 50 °C [Ith=Ie] | 116A |
| DC-1 Bemessungsbetriebsstrom | – |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 160A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 120) | 2 x (16 – 95)mm² |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 100A |
| Nettogewicht | 2,73kg/Stk |
| AC-3 220 V 230 V [P] | 25kW |
| Elevator Control 200V 60Hz 3phase (A) | 62,10 |
| Resistance Air Heating 480V 60Hz 3phase | 110A |
| 60 V [Ie] | 125A |
| Baugröße | 3 |
| AC-3 500 V [P] | 58kW |
| Zwischen Spule und Kontakten | 440VAC |
| 600 V High Fault SCCR (CB) | 30kA |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| Resistance Air Heating 347V 60Hz 1phase | 110A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| Offen bei 60 °C [Ith=Ie] | 108A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Leistungsaufnahme | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| Optionales Zubehör | LTZ3D104–; LTZ3D113–; LTZ3D122–; LTZ3D131–; LTZ3D140–; LTZ3D402–; LTZ3D411–; LTZ3D420–; LTZ3D711–; LTZ3D811–; LTZ3W001–; |
| Schaltvermögen | -kA |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 100A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 100A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 325A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| 3-phasig 200 V 208 V | 25HP |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 160A |
| Bemessungsbetriebsspannung | 690V |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 80A |
| Maximale Motorleistung General use | 125A |
| AC-betätigt Öffnungszeit | 35 – 41 |
| 60 Hz [Halten] (VA) | 3,1 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Kraftantriebe | – |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 660 V 690 V | 650A |
| Abisolierlänge [Hauptkontakte] | 15mm |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| 600 V High Fault max. CB | 350A |
| 220 V [Ie] | 125A |
| Basic Rating max. Fuse | 600A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 80A |
| Anschlussschraube [Hauptkontakte] | M10 |
| Elevator Control 480V 60Hz 3phase (A) | 65 |
| Resistance Air Heating 600V 60Hz 3phase | 110A |
| Resistance Air Heating 277V 60Hz 1phase | 110A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 200A |
| AC-3 440 V [P] | 51kW |
| DC-1 Offen | – |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Offen bei 40 °C [Ith=Ie] | 125A |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 100A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 100A |
| 3-polig, bei Ith [60°] | 22,2W |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Ein- oder mehrdrähtig [Hauptkontakte] | 8 – 3/0AWG |
| Impedanz pro Pol | 0,6mΩ |
| Nennstrom AC-3/400V | 37A |
| AC-3 240 V [P] | 27,50kW |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 75HP |
| 3-phasig 230 V 240 V | 30HP |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 80A |
| 380 V 400 V | 800A |
| Special Purpose Ratings | – |
| Elevator Control 480V 60Hz 3phase (HP) | 50 |
| Hilfsschaltglieder NO | 7g |
| Gekapselt [Ith] | 100A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 100A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-3 660 V 690 V [P] | 63kW |
| Werkzeug [Hilfskontakte] | – |
| BEST. NR. | LTR31143 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1120A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| VE | 5Stk |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 460 V 480 V | 60HP |
| Umgebungstemperatur Offen | -25 / +60°C |
| Elevator Control 200V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 100A |
| Kurzschlussfestigkeit | – |
| der Spule im kalten Zustand und 1,0 x Us | – |
| 500 V | 800A |
| Abisolierlänge [Hilfskontakte] | 10mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTR31143– | EAN: 9004840839821 | Hersteller-Art.-Nr.: 197965
Downloads
Foto: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Maßbild: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Maßbild: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Schaltbild: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Diagramm: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
3D-Daten (.stp): 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Montageanleitung: 4-pol. Schütz, 125A/AC-1, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was ist der maximale Nennstrom des Schrack LTR31143 Schützes?
Das Schrack Schütz LTR31143 ist für einen Nennstrom von 125A im AC-1 Betrieb ausgelegt. Es bietet zudem eine Bemessungsbetriebsspannung von 690V und ist für die Montage in Schaltschränken der Baugröße 3 vorgesehen.
Kann ich das 4-polige Schütz 125A direkt online bestellen?
Ja, Sie können das Schrack 4-pol. Schütz 125A/AC-1 mit der Artikelnummer LTR31143– direkt über unseren TELA Webshop beziehen. Die Lieferzeit für dieses Bauteil beträgt in der Regel 1 bis 3 Werktage.
Welche Spulenspannung wird für dieses Schütz benötigt?
Dieses Modell aus der Schrack Serie ALEA II benötigt eine Spulenspannung von 230V AC. Die Spannungssicherheit für den Anzug liegt dabei im Bereich von 0,8 bis 1,15x Uc.
Welches Zubehör ist für den Schrack Schütz LTR31143 verfügbar?
Für dieses Schütz sind diverse Zubehörkomponenten wie LTZ3D104– bis LTZ3D811– sowie die Anschlussvariante LTZ3W001– erhältlich. Diese ergänzen den Funktionsumfang des 4-poligen Schützes für spezifische industrielle Schaltaufgaben.
