Das 4-polige Schütz LTR13243– von Schrack ist ein elektromechanisches Schütz der Serie ALEA II, das speziell für das Schalten von ohmschen Lasten in der Kategorie AC-1 entwickelt wurde. Das Gerät der Baugröße 1 verfügt über eine Steuerspannung von 230V AC und ist mit einem integrierten Öffner ausgestattet. Bei einem Nennstrom von 32A bietet das Schütz eine mechanische Lebensdauer von 10.000.000 Schaltspielen und eine Verlustleistung von 8,70W. Das Gehäuse ist klimafest nach IEC 60068 ausgeführt und ermöglicht einen Betrieb in einem Umgebungstemperaturbereich von -25 bis +60°C. Sie können dieses 4-polige Schütz bei TELA innerhalb von 1 bis 3 Werktagen erhalten und bequem online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 230V AC – für Standard-Steuerstromkreise ausgelegt.
- Nennstrom: 32A – für zuverlässiges Schalten von Lasten im AC-1 Bereich.
- Baugröße 1 – kompakte Abmessungen für eine effiziente Schaltschrankmontage.
- Integrierter Öffner – ermöglicht flexible Schaltungsaufbauten ohne zusätzliches Zubehör.
- Schalthäufigkeit: 5000 Schaltspiele/h – für anspruchsvolle elektromechanische Anwendungen.
Anwendungsbereiche
- Steuerung von Heizungsanlagen und elektrischen Widerstandslasten.
- Schalten von Beleuchtungskreisen in gewerblichen Gebäuden.
- Einsatz in der Steuerungstechnik für automatisierte Anlagen.
Technische Details
| EAN | 9004840840469 |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Nettogewicht | 0,49kg/Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Nennstrom AC-3/400V | 7,50A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| HLief-Artikel Nummer | 198029 |
| 3-polig, bei Ith [60°] | 6,6W |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| 3-phasig 460 V 480 V | 15HP |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 6AWG |
| Pilot Duty DC-betätigt | P300 |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 500 V | 180A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| 3-phasig 575 V 600 V | 20HP |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 8mm |
| Offen bei 55 °C [Ith=Ie] | 29A |
| Nennstrom | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| Verlustleistung | 8,70W |
| 480 V High Fault max. CB | 50/32A |
| 60 Hz [Anzug] (W) | 40 |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-1 Bemessungsbetriebsstrom | – |
| 60 Hz [Anzug] (VA) | 50 |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Basic Rating max. Fuse | 125A |
| Maximale Motorleistung 3-phasig | – |
| AC-3 | – |
| Elevator Control 240V 60Hz 3phase (A) | 15,20 |
| Offen bei 60 °C [Ith=Ie] | 28A |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| Impedanz pro Pol | 2,7mΩ |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| Elevator Control 600V 60Hz 3phase (HP) | 15 |
| Maximale Motorleistung 1-phasig | – |
| Elevator Control 240V 60Hz 3phase (HP) | 5 |
| Zwischen den Kontakten | 440VAC |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 50 |
| Elevator Control 600V 60Hz 3phase (A) | 17 |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Elevator Control 480V 60Hz 3phase (HP) | 10 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 84A |
| Elevator Control 480V 60Hz 3phase (A) | 14 |
| 1-phasig 115 V 120 V | 2HP |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| 60 Hz [Halten] (VA) | 8 |
| Ausschaltvermögen | – |
| Norm | IEC EN 60947 |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| General Use DC (A) | 1 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| Optionales Zubehör | LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911– |
| 600 V High Fault max. CB | 50/32A |
| Gekapselt [Ith] | 27A |
| AC-3 240 V [P] | 5,50kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| AC-3 415 V [P] | 10kW |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 600 V High Fault max. Fuse | 125/100 Class JA |
| 220 V 230 V | 180A |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| LRA 480V 60Hz 3phase | 150A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-3 380 V 400 V [P] | 7,50kW |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| 220 V [Ie] | 32A |
| Werkzeug [Hauptkontakte] | – |
| Spannungssicherheit AC-betätigt [Abfall] | 0,4 – 0,6x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Leistungsaufnahme | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| VE | 36Stk |
| 3-phasig 230 V 240 V | 10HP |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-3 500 V [P] | 12kW |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| AC-3 440 V [P] | 10,50kW |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Basic Rating SCCR | 5kA |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 110 V [Ie] | 32A |
| FLA 480V 60Hz 3phase | 25A |
| 60 V [Ie] | 32A |
| Basisbezeichnung | Schütz |
| Offen bei 40 °C [Ith=Ie] | 32A |
| General Use DC (V) | 250 |
| 60 Hz [Halten] (W) | 2,1 |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 76A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| DC-1 Offen | – |
| 3-phasig 200 V 208 V | 7,50HP |
| 380 V 400 V | 180A |
| Anzugsdrehmoment [Hauptkontakte] | 3Nm |
| Offen bei 50 °C [Ith=Ie] | 30A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Baugröße | 1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| BEST. NR. | LTR13243 |
| Einschaltdauer | 100% ED |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTR13243– | EAN: 9004840840469 | Hersteller-Art.-Nr.: 198029
Downloads

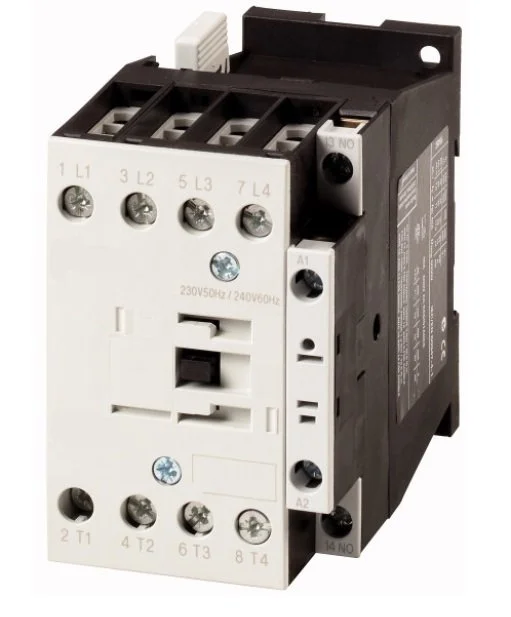

Foto: 4-pol. Schütz, 32A/AC-1, Spule 230VAC + 1 Öffner
