Über dieses Produkt
Das 4-polige Schütz LTR02043– von Schrack ist ein elektromechanisches Schaltelement für ohmsche Lasten (AC-1) mit einer Spulenspannung von 230VAC. Mit einer Baugröße 0 und einem Nennstrom von 20A bei AC-1 Betrieb bietet dieses Schütz eine präzise Steuerung für diverse Schaltvorgänge. Das Gerät ist für einen Umgebungstemperaturbereich von -25 bis +60 Grad Celsius im offenen Zustand ausgelegt und weist eine mechanische Lebensdauer von 10 Millionen Schaltspielen auf. Einsatzgebiete umfassen primär das Schalten von Lasten in der industriellen Haustechnik und Anlagensteuerung. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert, wenn Sie dieses Schrack Schütz bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 20A (AC-1): Ermöglicht das zuverlässige Schalten ohmscher Lasten.
- Spulenspannung 230VAC: Kompatibel mit Standard-Wechselstromsteuerungen.
- Baugröße 0: Kompakte Bauweise für platzsparende Schaltschrankinstallation.
- Schutzart IP20: Berührungsschutz für eine sichere Handhabung bei der Montage.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Ausgelegt auf hohe Langlebigkeit im Dauerbetrieb.
Anwendungsbereiche
- Industrielle Heizungs- und Beleuchtungssteuerung.
- Schaltung von ohmschen Lasten in der Gebäudeautomatisierung.
- Automatisierungstechnik für elektromechanische Prozesse.
Technische Details
| EAN | 9004840841282 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-3 240 V [P] | 4kW |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 12A |
| AC-1 Bemessungsbetriebsstrom | – |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 7A |
| AC-3 | – |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| AC-3 Bemessungsbetriebsstrom | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 500 V | 100A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| AC-3 440 V [P] | 7,50kW |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| AC-1 | – |
| 380 V 400 V | 120A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 12A |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| 220 V 230 V | 120A |
| Maximale Motorleistung General use | 20A |
| 60 Hz [Anzug] (VA) | 24 |
| Hilfsschaltglieder NC | 5g |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Norm | IEC EN 60947 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| 60 V [Ie] | 22A |
| Approbierte Leistungsdaten | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-3 500 V [P] | 7kW |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| Elevator Control 600V 60Hz 3phase (A) | 6,10 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| 480 V High Fault SCCR (fuse) | 30kA |
| Offen bei 55 °C [Ith=Ie] | 20,50A |
| Nettogewicht | 0,23kg/Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 12A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| 60 Hz [Anzug] (W) | 19 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 14AWG |
| AC-3 380 V 400 V [P] | 5,50kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 60A |
| BEST. NR. | LTR02043 |
| 600 V High Fault SCCR (fuse) | 30kA |
| Nennstrom | 20A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Stromwärmeverluste | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 144A |
| Hauptschaltglieder NO | 10g |
| Werkzeug [Hauptkontakte] | – |
| Spannungssicherheit AC-betätigt [Abfall] | 0,4 – 0,6x Uc |
| Sichere Trennung nach EN 61140 | – |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| DC-1 | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Leistungsaufnahme | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2.5) | 2 x (0,75 – 2.5)mm² |
| Verlustleistung | 4,40W |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Type | 4-poliger Schütz |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 60 Hz [Halten] (W) | 1,4 |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| Kraftantriebe | – |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| 3-polig, bei Ith [60°] | 3W |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Basic Rating SCCR | 5kA |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Basisbezeichnung | Schütz |
| 220 V [Ie] | 6A |
| AC-3 660 V 690 V [P] | 6,50kW |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 5 |
| 50 Hz [Halten] (W) | 1,4 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| AC-3 415 V [P] | 7kW |
| Gekapselt [Ith] | 18A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Impedanz pro Pol | 2,5mΩ |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 12A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Nennstrom AC-3/400V | 5,50A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Basic Rating max. Fuse | 45A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| 600 V High Fault max. Fuse | 25 Class RK5A |
| HLief-Artikel Nummer | 198111 |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| AC-3 220 V 230 V [P] | 3,50kW |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| 480 V High Fault max. Fuse | 25 Class RK5A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 12A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 25A |
| 110 V [Ie] | 22A |
| 50 Hz [Anzug] (VA) | 24 |
| Hilfsschaltglieder NO | 7g |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 54A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Optionales Zubehör | LTZ0D222–; LTZ0D231–; LTZ0D302–; LTZ0D311– |
| Offen bei 50 °C [Ith=Ie] | 21A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 660 V 690 V | 70A |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Offen bei 60 °C [Ith=Ie] | 20A |
| Baugröße | 0 |
| 60 Hz [Halten] (VA) | 4 |
| Kurzschlussfestigkeit | – |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTR02043– | EAN: 9004840841282 | Hersteller-Art.-Nr.: 198111
Downloads

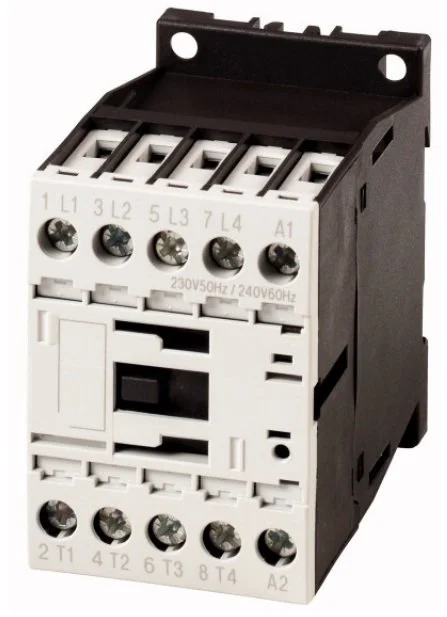

Foto: 4-pol. Schütz, 20A/AC-1, Spule 230VAC
