Über dieses Produkt

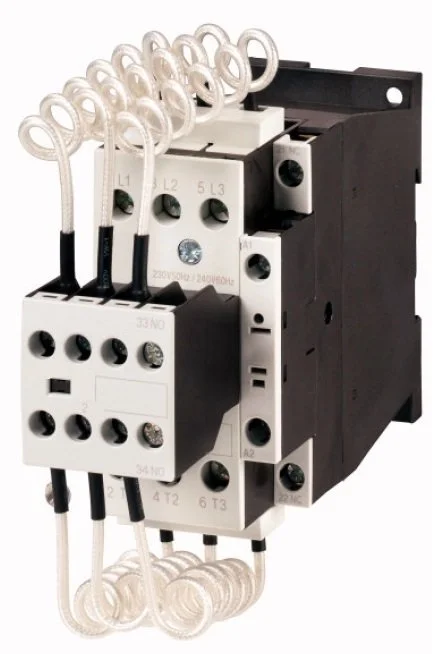

Das Kondensatorschütz 20 kVAr von Schrack mit der Artikelnummer LTK120B3– ist für das zuverlässige Schalten von kapazitiven Lasten ausgelegt. Dieses Schütz der Baugröße 1 verfügt über eine Spulenspannung von 230V AC sowie eine Kontaktkonfiguration von 1 Schließer und 1 Öffner. Mit einer Bemessungsstoßspannungsfestigkeit von 6000V AC und einer Schutzart von IP00 eignet es sich für den Einbau in geschützte Schaltanlagen. Der Anschluss für Hauptkontakte unterstützt Leiterquerschnitte von 1 bis 16mm². Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsleistung: 20 kVAr für effiziente Schaltvorgänge bei Kondensatorbänken
- Spulenspannung: 230V AC für Standard-Steuerstromkreise
- Kontaktbestückung: 1 Schließer + 1 Öffner zur flexiblen Signalauswertung
- Anschlussquerschnitt: 1-16mm² für vielseitige Verdrahtungsmöglichkeiten
- Baugröße 1: Kompakte Bauweise für platzsparende Montage auf Hutschiene
Anwendungsbereiche
- Schalten von Leistungsfaktorkorrektur-Kondensatoren
- Steuerung von Kompensationsanlagen in industriellen Netzen
- Einsatz in Schaltschränken zur Blindstromkompensation
Technische Details
| EAN | 9004840840353 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6 x Ucx Uc |
| Stromwärmeverluste | 5,4W |
| Spulenspannung AC | 230V |
| Umgebungstemperatur Gekapselt | -25 – 40°C°C |
| Basisbezeichnung | Schütz |
| Hilfsschalter | 600V/10A |
| Gewicht | 0,51kgkg |
| Verlustleistung | 7,50W |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18-6 AWGAWG |
| Baugröße | 1 |
| Verpackungseinheit | 1Stk |
| Mehrdrähtig [Hauptkontakte] | 1-16mm²mm² |
| VE | 14Stk |
| HLief-Artikel Nummer | 198018 |
| BEST. NR. | LTK120B3 |
| Umgebungstemperatur Lagerung | -25 – 60°C°C |
| Eindrähtig [Hauptkontakte] | 1×0,75-16mm²mm² |
| Schutzart | IP00 |
| Type | Kondensatorschütz |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1×0,75-16mm²mm² |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1 x Ucx Uc |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V ACV |
| Nettogewicht | 0,51kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTK120B3– | EAN: 9004840840353 | Hersteller-Art.-Nr.: 198018
Downloads
| Foto: Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC |
| Maßbild: Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC Maßbild: Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC |
| Schaltbild: Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC |
| 3D-Daten (.stp): Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC |
| Montageanleitung: Kondensatorschütz 20 kVAr, 1 Schließer + 1 Öffner, 230VAC |
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Kondensatorschütz Schrack LTK120B3 eingesetzt?
Dieses Schütz ist speziell für das Schalten von kapazitiven Lasten wie Kondensatorbänken in Kompensationsanlagen konzipiert. Es begrenzt effektiv die hohen Einschaltströme, die beim Zuschalten von Kondensatoren auftreten.
Welche Spulenspannung benötigt das Schütz LTK120B3?
Das Kondensatorschütz ist für eine Steuerspannung von 230V AC ausgelegt. Bitte stellen Sie sicher, dass Ihr Steuerstromkreis diese Spannung bereitstellt, bevor Sie das Gerät in Betrieb nehmen.
Welchen Leiterquerschnitt kann ich an die Hauptkontakte anschließen?
Sie können Leiter mit einem Querschnitt von 1 bis 16mm² verwenden. Dies gilt sowohl für eindrähtige Leiter als auch für feindrähtige Leitungen mit Aderendhülse.
Sind Hilfskontakte bei diesem Kondensatorschütz integriert?
Ja, das Schütz verfügt über einen Hilfsschalter mit 1 Schließer und 1 Öffner (600V/10A). Diese Kontakte sind für Rückmelde- oder Verriegelungszwecke in Ihrer Anlage vorgesehen.
