Description
Über dieses Produkt
Das Hilfsschütz von Schrack (Baugröße 0) bietet zwei Schließer sowie zwei Öffner und arbeitet mit einer Spulenspannung von 24VAC. Dieses elektromechanische Schütz der Serie ALEA II ist für eine Bemessungsisolationsspannung von 690V ausgelegt und weist eine mechanische Lebensdauer von 20.000.000 Schaltspielen auf. Das Gerät erfüllt die Schutzart IP20 und ist finger- sowie handrückensicher bei senkrechter Betätigung von vorne. Aufgrund der zwangsgeführten Schaltglieder nach EN 60947-5-1 ist es für sicherheitsrelevante Steuerungsaufgaben in der Industrie und Gebäudetechnik vorgesehen. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie das Schütz bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kontaktkonfiguration: 2 Schließer + 2 Öffner für flexible Steuerungsanwendungen.
- Spulenspannung: 24VAC für gängige Steuerspannungen in der Automatisierung.
- Baugröße 0: Kompakte Bauweise bei hoher mechanischer Lebensdauer von 20 Mio. Schaltspielen.
- Schutzart IP20: Berührungsschutz gemäß EN 50274 für mehr Sicherheit bei der Montage.
Anwendungsbereiche
- Automatisierung von elektromechanischen Steuerungen in Schaltanlagen.
- Einbindung in industrielle Fertigungsstraßen und Maschinensteuerungen.
- Steuerstromkreise in der professionellen Gebäudetechnik.
Technische Details
| EAN | 9004840841015 | |
| Kurzschlussfestigkeit | – | |
| 500 V (A gG/gL) | 10 | |
| Bemessungsisolationsspannung [Ui] | 690V | |
| Umgebungstemperatur Gekapselt | -25 / +40°C | |
| Optionales Zubehör | LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; | |
| AC-betätigt | 0,24 | |
| 60 Hz [Halten] (VA) | 4,2 | 3,3 | |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 | |
| Nettogewicht | 0,24kg/Stk | |
| DC L/R ≦ 15 ms, 3 Strombahnen in Reihe [220 V] | 5A | |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [60 V] | 4A | |
| Lebensdauer, mechanisch AC-betätigt | 20000000 Schaltspiele | |
| Verlustleistung | 1,93W | |
| Zwischen den Kontakten | 400VAC | |
| Zwischen Spule und Kontakten | 400VAC | |
| Hersteller | Schrack | |
| Bei Belastung mit Ith AC-betätigt | 0,53W | |
| AC-15 Schließer 500 V Ie | 1,5A | |
| 50 Hz [Anzug] (VA) | 27 | 25 | |
| Hilfsschaltglieder NC | 5g | |
| 220 V 230 V 240 V | 4A | |
| Type | Hilfsschütz | |
| Anschlussquerschnitt Hauptkontakte | -mm² | |
| Approbierte Leistungsdaten | – | |
| General Use AC (A) | 15 | |
| Norm | IEC EN 60947; IEC EN 60947-5-1 | |
| Wechselstrombetätigung | – | |
| AC-betätigt Schließzeit | 15 – 21 | |
| AC-15 Öffner 380 V 400 V 415 V Ie | 4A | |
| 50 Hz [Halten] (W) | 1,4 | 1,4 | |
| General Use DC (A) | 1 | |
| Kontaktzuverlässigkeit [Ausfallrate] | „10-8 , < ein Ausfall auf 100 Mio. Schaltungen (bei Ue = 24 V DC, Umin = 17 V, Imin = 5,4 mA)"λ | |
| 60 Hz [Anzug] (VA) | 27 | 25 | |
| Ein- oder mehrdrähtig [Hauptkontakte] | 18 – 14AWG | |
| Spulenspannung AC | 24V | |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h | |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [110 V] | 3A | |
| AC-betätigt Öffnungszeit | 9 – 18 | |
| Zwangsführung der Schaltglieder nach EN 60947-5-1 | ja (inkl. Hilfsschalterbaustein) | |
| Stromwärmeverluste | – | |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² | |
| Werkzeug [Hauptkontakte] | – | |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [24 V] | 10A | |
| Sichere Trennung nach EN 61140 | – | |
| 380 V 400 V 415 V | 4A | |
| Leistungsaufnahme | – | |
| Überspannungskategorie/Verschmutzungsgrad | III/3 | |
| Abisolierlänge [Hauptkontakte] | 10mm | |
| Schalthäufigkeit, mechanisch AC-betätigt | 9000 Schaltspiele/h | |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V | |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm | |
| Bemessungsbetriebsspannung | 690V | |
| General Use AC (V) | 600 | |
| DC L/R ≦ 15 ms, 2 Strombahnen in Reihe [60 V] | 10A | |
| Kraftantriebe | – | |
| Umgebungstemperatur Lagerung | -40 / +80°C | |
| Kurzschlussschutz max. Schmelzsicherung | – | |
| Gewicht | -kg | |
| AC-15 Öffner 500 V Ie | 1,5A | |
| Basisbezeichnung | Schütz | |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [24 V] | 4A | |
| General Use DC (V) | 250 | |
| 50 Hz [Halten] (VA) | 4.2 | 3.3 | |
| Kurzschlussfestigkeit ohne Verschweißen | – | |
| AC-15 Schließer 380 V 400 V 415 V Ie | 4A | |
| 60 Hz [Halten] (W) | 1,4 | 1,4 | |
| VE | 102Stk | |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [220 V] | 5A | |
| DC L/R ≦ 50 ms, 3 Strombahnen in Reihe [110 V] | 6A | |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher | |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe | |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947, IEC 60947, EN 60947-5-1 | |
| Pilot Duty AC-betätigt | 接地500 | A600 |
| Verpackungseinheit | 1Stk | |
| Anzugsdrehmoment [Hauptkontakte] | 1,2Nm | |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 16A | |
| Schockfestigkeit Halbsinusstoss 10ms | – | |
| Anschlussschraube [Hauptkontakte] | M3,5 | |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² | |
| Einschaltdauer | 100% ED | |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [60 V] | 6A | |
| BEST. NR. | LTH00490 | |
| Schutzart | IP20 | |
| DC L/R ≦ 50 ms | – | |
| DC L/R ≦ 15 ms, 3 Strombahnen in Reihe [110 V] | 6A | |
| Maximales Überstromschutzorgan | – | |
| HLief-Artikel Nummer | 198084 | |
| AC-15 Schließer 220 V 230 V 240 V Ie | 4A | |
| Hilfsschaltglieder NO | 7g | |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 | |
| Pilot Duty DC-betätigt | P300 | |
| AC-15 Öffner 220 V 230 V 240 V Ie | 4A | |
| Schaltzeiten bei 100 % Us (Richtwerte) | – | |
| DC L/R ≦ 15 ms, 1 Strombahn in Reihe [220 V] | 1A | |
| Umgebungstemperatur Offen | -25 / +60°C | |
| Baugröße | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTH00490– | EAN: 9004840841015 | Hersteller-Art.-Nr.: 198084
Downloads

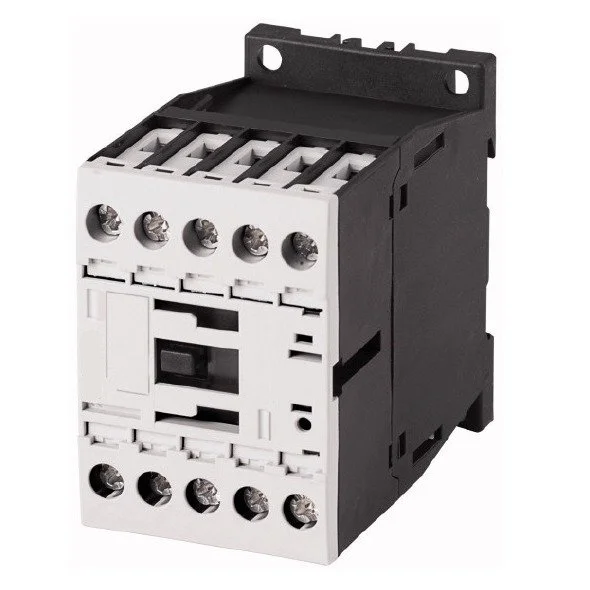

Foto: Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
Maßbild: Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
Schaltbild: Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
Diagramm: Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
3D-Daten (.stp): Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
Montageanleitung: Hilfsschütz, 2 Schließer + 2 Öffner, Spule 24VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was bedeutet die Bezeichnung 2 Schließer + 2 Öffner beim Schrack LTH00490?
Diese Angabe beschreibt die Anzahl und Art der Hilfsschaltglieder des Schützes. Das LTH00490 besitzt zwei Kontakte, die im Ruhezustand offen sind (Schließer), und zwei Kontakte, die im Ruhezustand geschlossen sind (Öffner), was eine vielseitige Ansteuerung in Schaltkreisen ermöglicht.
Ist das Schrack Hilfsschütz LTH00490 für DC-Steuerungen geeignet?
Das Hilfsschütz selbst besitzt eine 24VAC-Spule für den Betrieb mit Wechselstrom. Es ist jedoch für das Schalten von Lasten im Gleichstrombereich (DC) ausgelegt, beispielsweise mit bis zu 10A bei 24V DC unter Berücksichtigung der entsprechenden Strombahnen in Reihe.
Welcher Schraubendreher wird für die Montage des Hilfsschützes benötigt?
Für die Hauptkontakte des Hilfsschützes der Baugröße 0 wird ein Kreuzschraubendreher des Typs PZ 2 oder alternativ ein Schlitzschraubendreher der Größen 0,8 x 5,5 mm bzw. 1 x 6 mm verwendet.
Welche Umgebungstemperaturen hält das Schrack LTH00490 im Betrieb aus?
Bei einer offenen Montage ist das Hilfsschütz in einem Temperaturbereich von -25 °C bis +60 °C einsetzbar. In gekapselter Ausführung liegt der zugelassene Bereich für die Umgebungstemperatur zwischen -25 °C und +40 °C.
