Das Leistungsschütz von Schrack mit 110kW/400V und 225A Nennstrom bietet eine präzise Steuerung für Ihre Motoren. Dieses 3-polige Schütz der Baugröße 4 verfügt über eine Spulenspannung von 230VAC sowie 2 Schließer und 2 Öffner als Hilfskontakte. Mit einer Bemessungsisolationsspannung von 1000V und Abmessungen von 140x190x158 mm ist das Gerät für anspruchsvolle elektrische Installationen ausgelegt. Der Einsatz erfolgt primär in der industriellen Anlagentechnik zur zuverlässigen Schaltung von Motoren. Ihr Leistungsschütz der Serie ALEA II ist bei TELA innerhalb von 1 bis 3 Werktagen versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 225A: Ermöglicht das Schalten hoher Motorleistungen bei 400V.
- Spulenspannung 230VAC: Kompatibel mit gängigen Industriesteuerspannungen.
- Integrierte Hilfskontakte: 2 Schließer und 2 Öffner für flexible Rückmeldungen im Steuerkreis.
- Baugröße 4: Kompakte Bauweise für effiziente Platznutzung im Schaltschrank.
- Hohe Isolationsspannung: 1000V Bemessungsisolationsspannung für sicheren Betrieb.
Anwendungsbereiche
- Industrielle Motorsteuerungen in Produktionsanlagen.
- Schaltung von leistungsstarken Antrieben in Maschinen.
- Einbau in Schaltanlagen der Energieverteilung.
- Automatisierungslösungen in der Gebäudetechnik.
Technische Details
| EAN | 9004840839814 |
| AC-betätigt Schließzeit | 60 |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Band [Lamellenzahl x Breite x Dicke] | Befestigung mit Flachbandklemmen bzw. Kabelklemmenblock | Siehe Anschlussquerschnitte für Kabelklemmblöckemm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 1000 V [Ie] | 76A |
| 660 V 690 V | 2250A |
| Schiene [Breite] | 32mm |
| AC-3 | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 120A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 315A |
| AC-3 Bemessungsbetriebsstrom | – |
| AC-3 500 V [P] | 160kW |
| Max. Einschaltstromspitze | 30x Ie |
| AC-3 660 V 690 V [P] | 150kW |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Feindrähtig mit Kabelschuh | 50 – 185mm² |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 164A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 164A |
| Mehrdrähtig mit Kabelschuh | 70 – 185mm² |
| (0,2 – 0,6 x Uc min) ≦ 12 ms | Zeit wird gezielt überbrückt |
| AC-4 660 V 690 V [P] | 110kW |
| 3-phasig 230 V 240 V | 75HP |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 225A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Zwischen den Kontakten | 500VAC |
| Anzugsleistung (VA) | 210 |
| (0 – 0,2 x Uc min) ≦ 10 ms | Zeit wird gezielt überbrückt |
| General Use AC (A) | 15 |
| AC-4 240 V [P] | 54kW |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-4 380 V 400 V [P] | 90kW |
| Hilfskontakte | 2 Schließer + 2 Öffner |
| Nennstrom | 225A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 225A |
| AC-3 1000 V [P] | 108kW |
| Optionales Zubehör | LTZ40001–; LTZ40002–; LTZ4W001–; LTZ3D711–; LTZ3D811–; |
| Anzugsphase | – |
| 3-phasig 575 V 600 V | 200HP |
| AC-4 440 V [P] | 102kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 164A |
| Kondensator-Betrieb | – |
| Zuordnungsart „2“ 1000 V [gG/gL 1000 V] | 160A |
| Spannungssicherheit Us | 190 – 240 V 50/60 Hz |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 400A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 315A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 x Us min – 1,15 x Us maxx Uc |
| AC-4 500 V [P] | 116kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| Schalthäufigkeit, mechanisch AC-betätigt | 3000 Schaltspiele/h |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| 480 V High Fault SCCR (fuse) | 100kA |
| Offen bei 40 °C [Ith=Ie] | 386A |
| Offen 690 V | 133A |
| Basic Rating max. Fuse | 700A |
| 600 V High Fault max. Fuse | 600 Class JA |
| FLA 600V 60Hz 3phase | 280A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 164A |
| Hilfsschaltglieder NC | 8g |
| Kraftantriebe | – |
| Ein- oder mehrdrähtig [Hauptkontakte] | 2/0 – 250 MCMAWG |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Basisbezeichnung | Schütz |
| (1,15 – 1,3 x Uc max) | Schütz bleibt eingeschaltet |
| General Use DC (V) | 250 |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Zul. Kontaktwiderst. des Ansteuerungskont. von A11 | 500mΩ |
| Anschlussschraube [Hauptkontakte] | M10 |
| Baugröße | 4 |
| VE | 2Stk |
| Gerätelebensdauer | 0,1x 10^6 |
| Inkludierte Hilfskontakte | 2 Schließer + 2 Öffner |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 225A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Verlustleistung | 47,10W |
| AC-3 240 V [P] | 75kW |
| Spannungsunterbrechungen | – |
| Offen bis 525 V | 220A |
| AC-4 415 V [P] | 96kW |
| BEST. NR. | LTD42353 |
| AC-betätigt | 3,54 |
| AC-4 Bemessungsbetriebsstrom | – |
| Halteleistung (VA) | 2,6 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 160A |
| (0,2 – 0,6 x Uc min)> 12 ms | Abfall des Schützes |
| Maximale Motorleistung General use | 250A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| BxHxT mm | 140x190x158 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 225A |
| 3-polig, bei Ith [60°] | 45W |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Pilot Duty DC-betätigt | P300 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 x Us min – 0,6 x Us maxx Uc |
| Umgebungstemperatur Gekapselt | -40 / +40°C |
| Offen bei 55 °C [Ith=Ie] | 329A |
| Offen bei 50 °C [Ith=Ie] | 345A |
| AC-betätigt Öffnungszeit | 40 |
| Kurzschlussfestigkeit | – |
| HLief-Artikel Nummer | 197964 |
| 500 V | 2250A |
| AC-1 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 3-phasig | – |
| Umgebungstemperatur Offen | -40 / +60°C |
| (0,7 x Uc min – 1,15 x Uc max) | Schütz schaltet sicher ein |
| Spulenspannung AC | 230V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 164A |
| Offen bei 60 °C [Ith=Ie] | 315A |
| AC-3 440 V [P] | 138kW |
| 1000 V | 760A |
| Verhalten im Grenz- und Übergangsbereich | – |
| AC-3 380 V 400 V [P] | 110kW |
| Hersteller | Schrack |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 225A |
| Basic Rating max. CB | 600A |
| (0 – 0,7 x Uc min) | Schütz schaltet nicht ein |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| LRA 480V 60Hz 3phase | 2016A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 636A |
| Approbierte Leistungsdaten | – |
| AC-3 220 V 230 V [P] | 70kW |
| 480 V High Fault max. CB | 350A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 480 V High Fault max. Fuse | 600 Class JA |
| Hauptkontakte | 3 Schließer |
| General Use DC (A) | 1 |
| HxBxT mm | 190x140x158 |
| Hilfsschaltglieder NO | 10g |
| Bemessungsbetriebsspannung | 1000V |
| Anzugsdrehmoment [Hauptkontakte] | 24Nm |
| AC-3 415 V [P] | 132kW |
| Basic Rating SCCR | 10kA |
| Spannungsüberhöhung | – |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 1000 V [Ie] | 55A |
| Nennstrom AC-3/400V | 225A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| 600 V High Fault SCCR (CB) | 50kA |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher mit Klemmenabdeckung oder Klemmenblock |
| 3-phasig 460 V 480 V | 150HP |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 707A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Hinweis zur Leistungsaufnahme | Steuertrafo mit uk ≦ 10 % |
| Werkzeug [Hauptkontakte] | – |
| Haltezustand | – |
| AC-4 1000 V [P] | 77kW |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Leistungsaufnahme | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Schaltvermögen | -kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| (0 – 0,2 x Uc min)> 10 ms | Abfall des Schützes |
| LRA 600V 60Hz 3phase | 1680A |
| General Use AC (V) | 600 |
| Gekapselt [Ith] | 275A |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| 600 V High Fault max. CB | 350A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 2700A |
| FLA 480V 60Hz 3phase | 336A |
| 3-phasig 200 V 208 V | 60HP |
| Short Circuit Current Rating | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 164A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Max. Schalthäufigkeit | 200S/h |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Spannungsabsenkungen | – |
| Type | Leistungsschütz |
| Zuordnungsart „1“ 1000 V [gG/gL 1000 V] | 200A |
| 220 V 230 V | 2250A |
| Einschaltdauer | 100% ED |
| AC-4 220 V 230 V [P] | 51kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 225A |
| 380 V 400 V | 2250A |
| (0,6 – 0,7 x Uc min) | Schütz bleibt eingeschaltet |
| Bei Ie nach AC-3/400 V | 23W |
| Halteleistung (W) | 2,1 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Anzugsleistung (W) | 180 |
| Einzelkomp. Bem.-betriebsstrom Drehstrom-Kondens. | – |
| Werkzeug [Hilfskontakte] | – |
| Nettogewicht | 3,54kg/Stk |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Zwischen Spule und Kontakten | 500VAC |
| EMV Störaussendung | Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung A) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung B) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind. |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD42353– | EAN: 9004840839814 | Hersteller-Art.-Nr.: 197964
Downloads

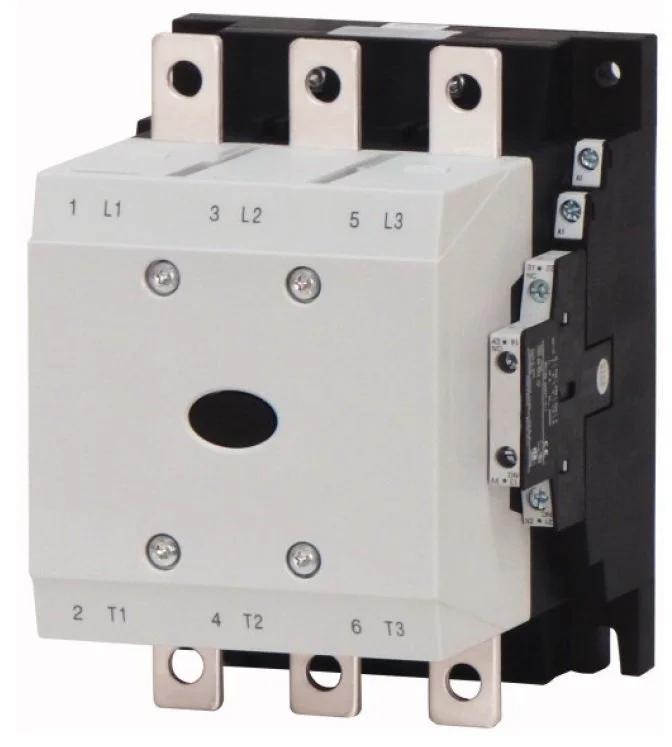

Foto: Leistungsschütz,110kW/400V/225A,2 Schließer+2 Öffner,230VAC
