Über dieses Produkt

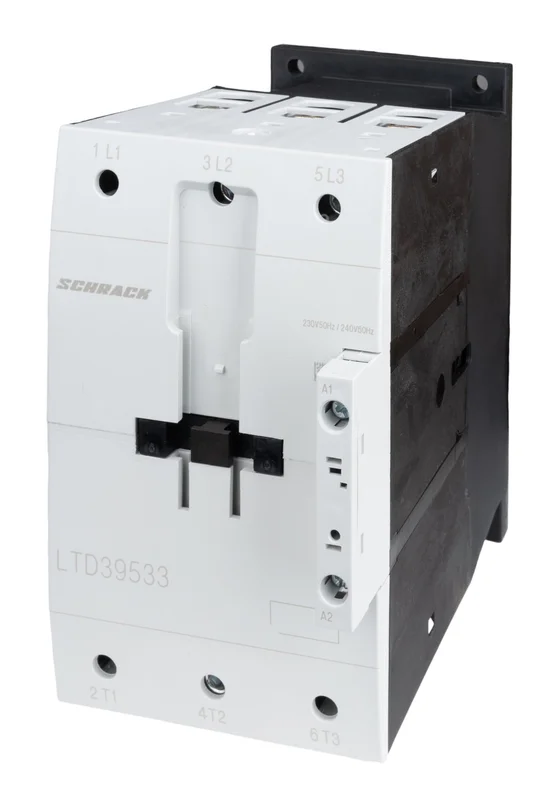

Das Leistungsschütz von Schrack mit 45kW bei 400V und 95A Nennstrom ist ein robustes Bauteil aus der Serie ALEA II für professionelle Elektroinstallationen. Das Gerät verfügt über eine Spulenspannung von 230VAC, eine Baugröße 3 sowie Abmessungen von 90x170x160 mm. Ausgelegt für eine mechanische Lebensdauer von 10 Millionen Schaltspielen, sorgt dieses 3-polige Schütz für präzise Steuerungsprozesse. Der Einsatz erfolgt primär in der industriellen Motorsteuerung und anspruchsvollen Schalthandlungen. Die Lieferzeit für dieses Modell beträgt 1 bis 3 Werktage. Das Schütz LTD39533– können Sie hier bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 95A (AC-3/400V): Ermöglicht den Betrieb großer Motoren mit 45kW Leistung.
- Spulenspannung 230V AC: Standardisierte Ansteuerung in klassischen Steuerungsschaltungen.
- Baugröße 3: Kompakte Bauweise für effiziente Platznutzung im Schaltschrank.
- 10 Mio. Schaltspiele: Hohe mechanische Ausdauer für langjährige Zuverlässigkeit im Betrieb.
Anwendungsbereiche
- Schalten von Drehstrommotoren in Industrieanlagen.
- Steuerung von Heizsystemen und Beleuchtungsstromkreisen.
- Einbindung in Aufzugsteuerungen und Fördertechnik.
Technische Details
| EAN | 9004840840032 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 37A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 95A |
| AC-3 500 V [P] | 70kW |
| Elevator Control 480V 60Hz 3phase (A) | 77 |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| AC-3 380 V 400 V [P] | 45kW |
| 220 V 230 V | 950A |
| 480 V High Fault max. CB | 250A |
| AC-3 240 V [P] | 32kW |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 100A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 1-phasig 115 V 120 V | 7,50HP |
| Nettogewicht | 2,18kg/Stk |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 250A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| AC-4 660 V 690 V [P] | 35kW |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| AC-betätigt Öffnungszeit | 9 – 14 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 160A |
| AC-3 660 V 690 V [P] | 75kW |
| General Use AC (A) | 10 |
| AC-3 440 V [P] | 60kW |
| AC-4 415 V [P] | 30kW |
| 220 V [Ie] | 70A |
| Elevator Control 200V 60Hz 3phase (A) | 62,10 |
| 600 V High Fault SCCR (CB) | 30kA |
| 50 Hz [Anzug] (VA) | 310 |
| AC-3 415 V [P] | 57kW |
| EMV Störaussendung | nach EN 60947-1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 80A |
| Elevator Control 600V 60Hz 3phase (HP) | 75 |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ3W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| Stromwärmeverluste | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 95A |
| Hauptschaltglieder NO | 10g |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 50A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 100A |
| 3-phasig 460 V 480 V | 75HP |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 160A |
| Maximale Motorleistung General use | 125A |
| Lichtbogenzeit | 15ms |
| AC-4 500 V [P] | 36kW |
| Kraftantriebe | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 95A |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| General Use DC (V) | 250 |
| LRA 480V 60Hz 3phase | 570A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 50A |
| Elevator Control 600V 60Hz 3phase (A) | 77 |
| Anschlussschraube [Hauptkontakte] | M10 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 200A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Nennstrom | 95A |
| 60 Hz [Anzug] (VA) | 345 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 100A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| 60 Hz [Halten] (W) | 5,8 |
| Special Purpose Ratings | – |
| Offen bei 55 °C [Ith=Ie] | 115A |
| AC-4 Bemessungsbetriebsstrom | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1330A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 50A |
| AC-4 380 V 400 V [P] | 26kW |
| AC-4 220 V 230 V [P] | 16kW |
| Gekapselt [Ith] | 100A |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Elevator Control 240V 60Hz 3phase (A) | 80 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 70) | 2 x (10 – 50)mm² |
| Resistance Air Heating 277V 60Hz 1phase | 100A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 95A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-3 220 V 230 V [P] | 30kW |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| 660 V 690 V | 800A |
| VE | 10Stk |
| Maximale Motorleistung 3-phasig | – |
| AC-4 440 V [P] | 32kW |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Nennstrom AC-3/400V | 95A |
| AC-4 240 V [P] | 17kW |
| Offen bei 50 °C [Ith=Ie] | 125A |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 95A |
| FLA 480V 60Hz 3phase | 95A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 50A |
| Resistance Air Heating 600V 60Hz 3phase | 100A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| Offen bei 60 °C [Ith=Ie] | 110A |
| HLief-Artikel Nummer | 197986 |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| 3-phasig 200 V 208 V | 30HP |
| Basic Rating max. CB | 600A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 50A |
| 1-phasig 230 V 240 V | 15HP |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Konventioneller thermischer Strom 1-polig Offen [Ith] | 275A |
| Bei Ie nach AC-3/400 V | 12,6W |
| Approbierte Leistungsdaten | – |
| 110 V [Ie] | 110A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Hauptkontakte | 3 Schließer |
| General Use DC (A) | 1 |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 100A |
| 60 V [Ie] | 110A |
| Offen bei 40 °C [Ith=Ie] | 130A |
| Baugröße | 3 |
| Basic Rating SCCR | 10kA |
| AC-betätigt Schließzeit | 14 – 20 |
| 3-polig, bei Ith [60°] | 16,9W |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 60 Hz [Halten] (VA) | 30 |
| Schutzart | IP00 |
| Hilfsschalter | – |
| 500 V | 950A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 70) | 2 x (16 – 50)mm² |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| 3-phasig 575 V 600 V | 100HP |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| AC-betätigt | 2,18 |
| Schaltvermögen | -kA |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 100A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| Resistance Air Heating 347V 60Hz 1phase | 100A |
| Elevator Control 480V 60Hz 3phase (HP) | 60 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| Elevator Control 240V 60Hz 3phase (HP) | 30 |
| 600 V High Fault max. CB | 350A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 95A |
| Basic Rating max. Fuse | 600A |
| Resistance Air Heating 480V 60Hz 3phase | 100A |
| Short Circuit Current Rating | – |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| DC-1 Offen | – |
| Verlustleistung | 22,70W |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 100A |
| Type | Leistungsschütz |
| 50 Hz [Halten] (VA) | 26 |
| Impedanz pro Pol | 0,6mΩ |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Einschaltdauer | 100% ED |
| 380 V 400 V | 950A |
| BEST. NR. | LTD39533 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 50A |
| Hilfsschaltglieder NO | 7g |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 100A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 3-phasig 230 V 240 V | 40HP |
| Werkzeug [Hilfskontakte] | – |
| 50 Hz [Halten] (W) | 5,8 |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Elevator Control 200V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 100A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD39533– | EAN: 9004840840032 | Hersteller-Art.-Nr.: 197986
Downloads
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Foto: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Maßbild: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Maßbild: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Schaltbild: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Diagramm: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
3D-Daten (.stp): Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Montageanleitung: Leistungsschütz, 45kW/400V/95A, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung kann das Schütz Schrack 95A schalten?
Dieses Schrack Leistungsschütz ist für eine Bemessungsbetriebsleistung von 45kW bei einer Spannung von 380V bis 400V in der AC-3 Kategorie ausgelegt. Es eignet sich damit hervorragend für leistungsstarke Motoren in industriellen Anwendungen.
Ist das Schütz für den 230V Betrieb geeignet?
Ja, das Modell LTD39533– ist mit einer Spulenspannung von 230VAC ausgestattet. Dies ermöglicht eine problemlose Steuerung über die übliche Wechselspannung in Schaltschränken.
Wie hoch ist die mechanische Lebensdauer des Leistungsschützes?
Das Schütz aus der Serie ALEA II bietet eine hohe mechanische Zuverlässigkeit von bis zu 10.000.000 Schaltspielen. Dies gewährleistet eine lange Betriebsdauer auch bei intensiver Nutzung in automatisierten Prozessen.
Welche Baugröße besitzt das Schütz 95A von Schrack?
Bei diesem Modell handelt es sich um ein Schütz der Baugröße 3. Die kompakten Abmessungen von 90x170x160 mm erlauben eine effiziente Platzierung im Verteiler oder Schaltschrank.
