Description
Über dieses Produkt

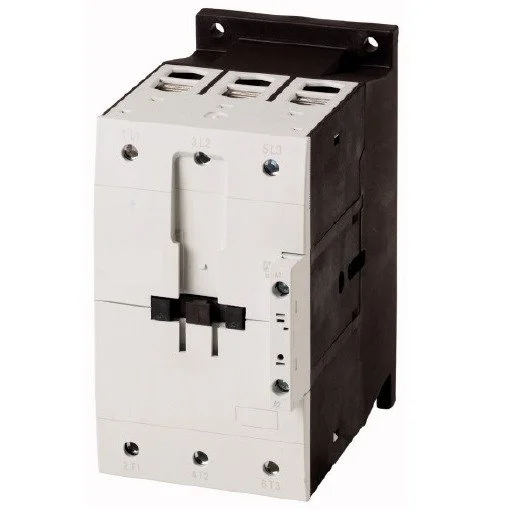

Das Leistungsschütz LTD38030– von Schrack ist ein robustes 3-poliges Schaltelement für Motorsteuerungen mit einer Nennleistung von 37 kW bei 400 V und einem Nennstrom von 80 A. Das Gerät ist für eine Spulenspannung von 24 VAC ausgelegt und entspricht der Baugröße 3. Mit einer Bauhöhe von 170 mm, einer Breite von 90 mm und einer Tiefe von 160 mm lässt es sich kompakt in Schaltschränke integrieren. Das Schütz verfügt über eine mechanische Lebensdauer von 10 Millionen Schaltspielen und ist für den Einsatz bei einer Umgebungstemperatur von -25 bis +60 °C (offen) konzipiert. Es eignet sich speziell zum zuverlässigen Schalten von Motoren in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Sie können dieses Schrack Leistungsschütz direkt hier im Shop bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsspannung: 690 V für flexible Einsatzmöglichkeiten in verschiedenen Stromnetzen.
- AC-3 Motorleistung: 37 kW bei 400 V für effizientes Schalten von Drehstrommotoren.
- Baugröße 3: Kompakte Abmessungen von 90x170x160 mm für platzsparende Montage.
- Spulenspannung: 24 VAC Ansteuerung für gängige Steuerspannungskreise in der Haustechnik und Industrie.
- Schalthäufigkeit: Bis zu 3600 Schaltspiele/h für anspruchsvolle Schaltzyklen.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Förderanlagen.
- Schalten von Heizlasten in gewerblichen Lüftungs- und Klimasystemen.
- Integration in automatisierten Maschinensteuerungen für Motorlasten bis 80 A.
- Einsatz als Leistungsschaltelement in Schaltschränken der Gebäudeautomation.
Technische Details
| EAN | 9004840840018 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Elevator Control 240V 60Hz 3phase (A) | 68 |
| Hilfsschaltglieder Öffner | 5g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 80A |
| AC-3 | – |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault max. CB | 250A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| Offen bei 55 °C [Ith=Ie] | 94A |
| AC-4 | – |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 80A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 100A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| 1-phasig 115 V 120 V | 7,50HP |
| Nettogewicht | 2,18kg/Stk |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| 220 V 230 V | 800A |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Elevator Control 240V 60Hz 3phase (HP) | 25 |
| AC-3 415 V [P] | 48kW |
| Ausschaltvermögen | – |
| AC-betätigt Öffnungszeit | 9 – 14 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 160A |
| 220 V [Ie] | 70A |
| Elevator Control 200V 60Hz 3phase (A) | 62,10 |
| HLief-Artikel Nummer | 197984 |
| 600 V High Fault SCCR (CB) | 30kA |
| EMV Störaussendung | nach EN 60947-1 |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ3W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| AC-4 500 V [P] | 29kW |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| AC-4 240 V [P] | 13kW |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 100A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 160A |
| 3-phasig 200 V 208 V | 25HP |
| Maximale Motorleistung General use | 125A |
| Lichtbogenzeit | 15ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 660 V 690 V | 650A |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Bei Ie nach AC-3/400 V | 9W |
| AC-3 240 V [P] | 27,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 80A |
| Anschlussschraube [Hauptkontakte] | M10 |
| Elevator Control 480V 60Hz 3phase (A) | 65 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 40A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 200A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Verlustleistung | 13,70W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 100A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| 3-phasig 230 V 240 V | 30HP |
| BEST. NR. | LTD38030 |
| 380 V 400 V | 800A |
| Special Purpose Ratings | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 200A |
| AC-4 Bemessungsbetriebsstrom | – |
| Gekapselt [Ith] | 80A |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1120A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 70) | 2 x (10 – 50)mm² |
| Resistance Air Heating 277V 60Hz 1phase | 100A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| 3-phasig 460 V 480 V | 60HP |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-4 440 V [P] | 25kW |
| Kurzschlussfestigkeit | – |
| 500 V | 800A |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| VE | 10Stk |
| Elevator Control 600V 60Hz 3phase (HP) | 60 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 80A |
| Maximale Motorleistung 3-phasig | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| 60 Hz [Anzug] (VA) | 170 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Elevator Control 600V 60Hz 3phase (A) | 62 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 65A |
| Offen bei 40 °C [Ith=Ie] | 110A |
| AC-3 380 V 400 V [P] | 37kW |
| Resistance Air Heating 600V 60Hz 3phase | 100A |
| AC-4 380 V 400 V [P] | 20kW |
| AC-4 415 V [P] | 24kW |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 230 V 240 V | 15HP |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Nennstrom | 80A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 225A |
| Offen bei 50 °C [Ith=Ie] | 98A |
| Approbierte Leistungsdaten | – |
| 110 V [Ie] | 110A |
| 50 Hz [Halten] (W) | 2,3 |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,1 |
| Hauptkontakte | 3 Schließer |
| 3-polig, bei Ith [60°] | 11,4W |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 100A |
| 60 V [Ie] | 110A |
| AC-3 220 V 230 V [P] | 25kW |
| Baugröße | 3 |
| AC-3 500 V [P] | 58kW |
| Basic Rating SCCR | 10kA |
| AC-betätigt Schließzeit | 14 – 20 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Schutzart | IP00 |
| Offen bei 60 °C [Ith=Ie] | 90A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 70) | 2 x (16 – 50)mm² |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| Werkzeug [Hauptkontakte] | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 40A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| AC-betätigt | 2,18 |
| Schaltvermögen | -kA |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 100A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Nennstrom AC-3/400V | 80A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 40A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| Resistance Air Heating 347V 60Hz 1phase | 100A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 80A |
| 60 Hz [Halten] (VA) | 3,1 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| Resistance Air Heating 480V 60Hz 3phase | 100A |
| AC-4 220 V 230 V [P] | 11,5kW |
| FLA 480V 60Hz 3phase | 80A |
| Short Circuit Current Rating | – |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| AC-3 440 V [P] | 51kW |
| DC-1 Offen | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 27A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 100A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 40A |
| Type | Leistungsschütz |
| Impedanz pro Pol | 0,6mΩ |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 75HP |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 80A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 40A |
| AC-4 660 V 690 V [P] | 26kW |
| Elevator Control 480V 60Hz 3phase (HP) | 50 |
| Hilfsschaltglieder NO | 7g |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 100A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-3 660 V 690 V [P] | 63kW |
| Werkzeug [Hilfskontakte] | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 40A |
| LRA 480V 60Hz 3phase | 480A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Elevator Control 200V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 100A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD38030– | EAN: 9004840840018 | Hersteller-Art.-Nr.: 197984
Downloads
Foto: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Maßbild: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Maßbild: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Schaltbild: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Diagramm: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
3D-Daten (.stp): Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Montageanleitung: Leistungsschütz, 37kW/400V/80A, Spule 24VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung schaltet das Schütz LTD38030– bei 400V?
Das Schrack Leistungsschütz LTD38030– ist für eine Bemessungsbetriebsleistung von 37 kW bei einer Spannung von 400 V in der AC-3 Kategorie ausgelegt.
Kann das Schütz LTD38030– bei 24V AC betrieben werden?
Ja, das Modell LTD38030– verfügt über eine Spulenspannung von 24 VAC, was die Ansteuerung über gängige 24V-Wechselstrom-Steuerkreise in industriellen Anlagen ermöglicht.
Wie sind die Abmessungen des Schütz LTD38030– für die Schaltschrankplanung?
Das Leistungsschütz in Baugröße 3 hat eine Breite von 90 mm, eine Höhe von 170 mm und eine Einbautiefe von 160 mm.
Wie hoch ist der Nennstrom des Schütz LTD38030– im AC-3 Betrieb?
Der Bemessungsbetriebsstrom (Ie) des Schützes beträgt 80 A für den Betrieb in der Kategorie AC-3 bei 400 V.
