Über dieses Produkt
Das Leistungsschütz LTD31735– von Schrack ist für eine Nennleistung von 90kW bei 400V und einen Nennstrom von 170A ausgelegt. Das 3-polige Gerät in Baugröße 3 arbeitet mit einer Spulenspannung von 24VDC und einer mechanischen Lebensdauer von 10.000.000 Schaltspielen. Die Abmessungen betragen 90x170x160mm bei einem Nettogewicht von 2,25kg, wobei die Montage für den professionellen Schaltschrankbau optimiert ist. Dieses Elektromechanische Schütz der Serie ALEA II eignet sich für das zuverlässige Schalten von Motoren unter anspruchsvollen Bedingungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 3: Kompaktes Design mit 90mm Breite für platzsparende Installationen.
- 24VDC Spulenspannung: Energieeffiziente Ansteuerung mit 1,90W Halteleistung.
- 170A Nennstrom (AC-3): Ausgelegt für hohe Schaltlasten in industriellen Anwendungen.
- Mechanische Lebensdauer: Bis zu 10 Millionen Schaltspiele garantieren eine hohe Betriebssicherheit.
- Anschlussvielfalt: Flexibler Anschlussquerschnitt bis 95mm² bei Hauptkontakten.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Industrieanlagen.
- Steuerung von großen Heizungs- und Belüftungssystemen.
- Einsatz in Aufzugsteuerungen (Elevator Control) gemäß Leistungsdaten.
- Schaltanwendungen für Entladungslampen und ohmsche Lasten.
Technische Details
| EAN | 9004840839869 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 50A |
| AC-3 220 V 230 V [P] | 52kW |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| AC-3 | – |
| 380 V 400 V | 1500A |
| DC-betätigt Öffnungszeit | 30ms |
| LRA 480V 60Hz 3phase | 1020A |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 200 V 208 V | 50HP |
| 480 V High Fault max. CB | 250A |
| 3-polig, bei Ith [60°] | 48,7W |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 1320A |
| AC-4 | – |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 415 V [P] | 39kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 100A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| DC-betätigt Schließzeit | 35ms |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| AC-3 415 V [P] | 100kW |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 160A |
| Elevator Control 480V 60Hz 3phase (HP) | 75 |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| 220 V 230 V | 1500A |
| Resistance Air Heating 347V 60Hz 1phase | 160A |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 160A |
| Nennstrom | 170A |
| AC-3 380 V 400 V [P] | 90kW |
| 600 V High Fault SCCR (CB) | 30kA |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| EMV Störaussendung | nach EN 60947-1 |
| 3-phasig 575 V 600 V | 125HP |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| AC-4 440 V [P] | 41kW |
| BEST. NR. | LTD31735 |
| Stromwärmeverluste | – |
| 110 V [Ie] | 160A |
| Hauptschaltglieder NO | 10g |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 2100A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 415A |
| Offen bei 60 °C [Ith=Ie] | 185A |
| Lichtbogenzeit | 15ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 95) | 2 x (16 – 70)mm² |
| Anschlussschraube [Hauptkontakte] | M10 |
| Offen bei 55 °C [Ith=Ie] | 190A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-3 440 V [P] | 105kW |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| DC-betätigt | 2,25 |
| DC-betätigt [Halten] | 1,90W |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 160A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 660 V 690 V [P] | 96kW |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 500 V [P] | 47kW |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 160A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 500 V | 1500A |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Nettogewicht | 2,25kg/Stk |
| VE | 10Stk |
| Nennstrom AC-3/400V | 170A |
| Maximale Motorleistung 3-phasig | – |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| 60 V [Ie] | 160A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| 1-phasig 230 V 240 V | 30HP |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 115 V 120 V | 10HP |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Maximale Motorleistung General use | 225A |
| AC-4 660 V 690 V [P] | 48kW |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 160A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 170A |
| Verlustleistung | 50,60W |
| Elevator Control 240V 60Hz 3phase (A) | 104 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 170A |
| Elevator Control 200V 60Hz 3phase (A) | 92 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Baugröße | 3 |
| AC-3 500 V [P] | 120kW |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 60HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Gekapselt [Ith] | 166A |
| Schutzart | IP00 |
| AC-3 240 V [P] | 57kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| HLief-Artikel Nummer | 197969 |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 160A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 160A |
| Offen bei 40 °C [Ith=Ie] | 225A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| Werkzeug [Hauptkontakte] | – |
| AC-4 220 V 230 V [P] | 20kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Schaltvermögen | -kA |
| 220 V [Ie] | 90A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 90A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 170A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Offen bei 50 °C [Ith=Ie] | 200A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| 600 V High Fault max. Fuse | 300/600 Class JA |
| Elevator Control 200V 60Hz 3phase (HP) | 30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 170A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| Gewicht | -kg |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 170A |
| Short Circuit Current Rating | – |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Resistance Air Heating 277V 60Hz 1phase | 160A |
| Schalthäufigkeit, mechanisch DC-betätigt | 3600 Schaltspiele/h |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 460A |
| DC-betätigt [Anzug] | 149W |
| Type | Leistungsschütz |
| Impedanz pro Pol | 0,6mΩ |
| Bei Ie nach AC-3/400 V | 41,1W |
| Einschaltdauer | 100% ED |
| 3-phasig 460 V 480 V | 125HP |
| AC-4 240 V [P] | 22kW |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 170A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| FLA 480V 60Hz 3phase | 170A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 250A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| AC-4 380 V 400 V [P] | 33kW |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD31735– | EAN: 9004840839869 | Hersteller-Art.-Nr.: 197969
Downloads

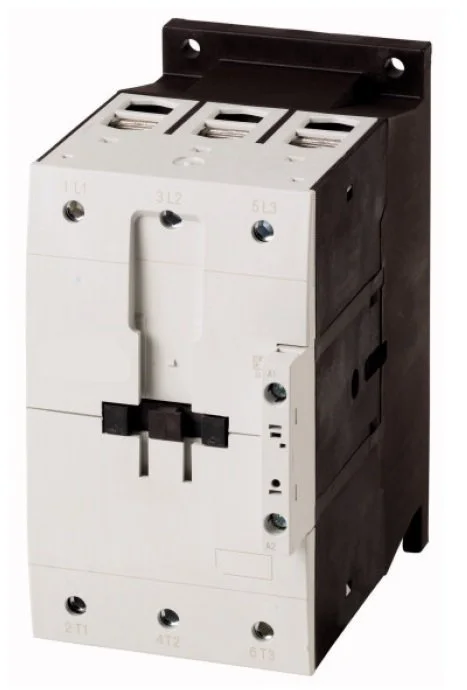

- Foto: Leistungsschütz, 90kW/400V/170A, Spule 24VDC
