Über dieses Produkt
Das Leistungsschütz LTD31730– von Schrack ist für eine Motorleistung von 90kW bei 400V ausgelegt und arbeitet mit einer Steuerspannung von 24V AC. Das 3-polige Gerät der Baugröße 3 erreicht einen Nennstrom von 170A und verfügt über eine Bemessungsisolationsspannung von 690V. Die mechanische Lebensdauer umfasst 10.000.000 Schaltspiele bei einer kompakten Bauform von 90x170x160mm. Dieses Schütz findet primär Verwendung beim Schalten von Motoren in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 3: Kompaktes Design für eine effiziente Montage in Schaltschränken.
- Nennstrom 170A: Leistungsstarkes Schalten von Motoren bis 90kW bei 400V.
- 24V AC Spule: Standardisierte Ansteuerung für gängige Steuerungssysteme.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Hohe Zyklenfestigkeit für dauerhaften Betrieb.
- 3-polige Ausführung: Zuverlässige Lasttrennung in Drehstromnetzen.
Anwendungsbereiche
- Automatisierte Motorsteuerungen in Produktionsanlagen.
- Schaltung von elektrischen Lasten in der Gebäudeautomation.
- Einsatz in Maschinensteuerungen mit 400V Versorgungsspannung.
Technische Details
| EAN | 9004840839982 |
| Bemessungsisolationsspannung [Ui] | 690V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 50A |
| AC-3 220 V 230 V [P] | 52kW |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| 380 V 400 V | 1500A |
| LRA 480V 60Hz 3phase | 1020A |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 200 V 208 V | 50HP |
| 480 V High Fault max. CB | 250A |
| 3-polig, bei Ith [60°] | 48,7W |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 660 V 690 V | 1320A |
| AC-4 | – |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 415 V [P] | 39kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 100A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| AC-3 415 V [P] | 100kW |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 160A |
| Elevator Control 480V 60Hz 3phase (HP) | 75 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| 220 V 230 V | 1500A |
| AC-betätigt Schließzeit | 28 – 33 |
| Resistance Air Heating 347V 60Hz 1phase | 160A |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 160A |
| General Use AC (A) | 10 |
| Nennstrom | 170A |
| AC-3 380 V 400 V [P] | 90kW |
| 600 V High Fault SCCR (CB) | 30kA |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| EMV Störaussendung | nach EN 60947-1 |
| 3-phasig 575 V 600 V | 125HP |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| AC-4 440 V [P] | 41kW |
| Stromwärmeverluste | – |
| 110 V [Ie] | 160A |
| Hauptschaltglieder NO | 10g |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 2100A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 415A |
| Offen bei 60 °C [Ith=Ie] | 185A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 15ms |
| AC-betätigt Öffnungszeit | 35 – 41 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| General Use DC (V) | 250 |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 95) | 2 x (16 – 70)mm² |
| Anschlussschraube [Hauptkontakte] | M10 |
| Offen bei 55 °C [Ith=Ie] | 190A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-3 440 V [P] | 105kW |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Verlustleistung | 51,00W |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 160A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 660 V 690 V [P] | 96kW |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 500 V [P] | 47kW |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 160A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 500 V | 1500A |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Nettogewicht | 2,25kg/Stk |
| VE | 10Stk |
| Nennstrom AC-3/400V | 170A |
| BEST. NR. | LTD31730 |
| Maximale Motorleistung 3-phasig | – |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 60 Hz [Anzug] (VA) | 170 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| 60 V [Ie] | 160A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| 1-phasig 230 V 240 V | 30HP |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 115 V 120 V | 10HP |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| AC-betätigt | 2,25 |
| Maximale Motorleistung General use | 225A |
| AC-4 660 V 690 V [P] | 48kW |
| Approbierte Leistungsdaten | – |
| 50 Hz [Halten] (W) | 2,3 |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,1 |
| Hauptkontakte | 3 Schließer |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 160A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| General Use DC (A) | 1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 170A |
| Elevator Control 240V 60Hz 3phase (A) | 104 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 170A |
| Elevator Control 200V 60Hz 3phase (A) | 92 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Baugröße | 3 |
| AC-3 500 V [P] | 120kW |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 60HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Gekapselt [Ith] | 166A |
| Schutzart | IP00 |
| AC-3 240 V [P] | 57kW |
| Hilfsschalter | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 160A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 160A |
| Offen bei 40 °C [Ith=Ie] | 225A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| Werkzeug [Hauptkontakte] | – |
| AC-4 220 V 230 V [P] | 20kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Schaltvermögen | -kA |
| 220 V [Ie] | 90A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 90A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 170A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Offen bei 50 °C [Ith=Ie] | 200A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 600 V High Fault max. Fuse | 300/600 Class JA |
| Elevator Control 200V 60Hz 3phase (HP) | 30 |
| 60 Hz [Halten] (VA) | 3,1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 170A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 170A |
| Short Circuit Current Rating | – |
| HLief-Artikel Nummer | 197981 |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Resistance Air Heating 277V 60Hz 1phase | 160A |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 460A |
| Type | Leistungsschütz |
| Impedanz pro Pol | 0,6mΩ |
| Bei Ie nach AC-3/400 V | 41,1W |
| Einschaltdauer | 100% ED |
| 3-phasig 460 V 480 V | 125HP |
| AC-4 240 V [P] | 22kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 170A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| FLA 480V 60Hz 3phase | 170A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 250A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| AC-4 380 V 400 V [P] | 33kW |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD31730– | EAN: 9004840839982 | Hersteller-Art.-Nr.: 197981
Downloads

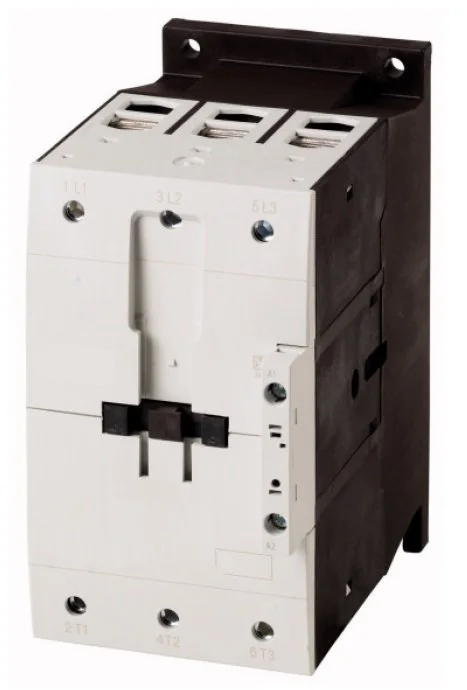

Foto: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Maßbild: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Maßbild: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Schaltbild: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Diagramm: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
3D-Daten (.stp): Leistungsschütz, 90kW/400V/170A, Spule 24VAC
Montageanleitung: Leistungsschütz, 90kW/400V/170A, Spule 24VAC
