Description
Über dieses Produkt

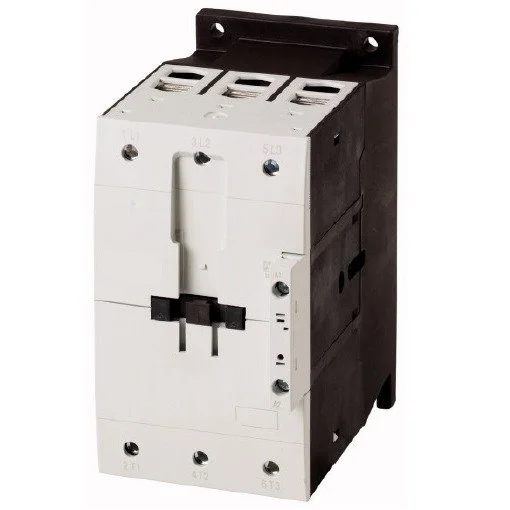

Das Leistungsschütz LTD31135– von Schrack ist ein 3-poliges Motor-Schütz mit einem Nennstrom von 115A bei 400V und einer Spulenspannung von 24VDC. Das Gerät der Baugröße 3 erreicht eine Bemessungsbetriebsleistung von 55kW bei 400V und ist für eine Umgebungstemperatur im offenen Zustand von -25 bis +60 °C ausgelegt. Mit seinen Abmessungen von 90x170x160 mm und einem Nettogewicht von 2,25 kg lässt es sich effizient in Schaltschränke integrieren. Es eignet sich speziell zum Schalten von Drehstrommotoren in industriellen Anlagen. Dieses Leistungsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung: 55kW bei 400V – ermöglicht kraftvolles Schalten von Motoren.
- Spulenspannung: 24VDC – Standard für präzise DC-Steuerstromkreise.
- Baugröße 3: Kompakte Bauweise für platzsparende Montage in der Haustechnik.
- 100% ED: Geeignet für den Dauerbetrieb bei maximaler Auslastung.
- Robustes Gehäuse: Schutzart IP00 für den Einsatz in geschützten Innenbereichen.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in der industriellen Antriebstechnik.
- Schaltung von elektrischen Heizungen in großen Objekten.
- Einsatz in Schaltanlagen für die Gebäudetechnik.
- Schalten von Beleuchtungsanlagen mit hohen Einschaltströmen.
Technische Details
| EAN | 9004840839913 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 55A |
| Offen bei 40 °C [Ith=Ie] | 160A |
| 480 V High Fault max. CB | 250A |
| AC-4 415 V [P] | 33kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 115A |
| AC-3 660 V 690 V [P] | 90kW |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| DC-betätigt Schließzeit | 35ms |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| Abisolierlänge [Hauptkontakte] | 24mm |
| 660 V 690 V | 1100A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 55A |
| 600 V High Fault SCCR (CB) | 30kA |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| AC-4 500 V [P] | 40kW |
| Offen bei 60 °C [Ith=Ie] | 130A |
| EMV Störaussendung | nach EN 60947-1 |
| 110 V [Ie] | 160A |
| Hauptschaltglieder NO | 10g |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| 220 V 230 V | 1150A |
| Nennstrom AC-3/400V | 115A |
| BEST. NR. | LTD31135 |
| HLief-Artikel Nummer | 197974 |
| Lichtbogenzeit | 15ms |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 95) | 2 x (16 – 70)mm² |
| 3-phasig 200 V 208 V | 40HP |
| Anschlussschraube [Hauptkontakte] | M10 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 115A |
| Offen bei 50 °C [Ith=Ie] | 142A |
| AC-3 415 V [P] | 70kW |
| 3-polig, bei Ith [60°] | 24,2W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| 500 V | 1150A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| DC-betätigt | 2,25 |
| DC-betätigt [Halten] | 1,90W |
| Verlustleistung | 26,10W |
| Gekapselt [Ith] | 115A |
| AC-4 660 V 690 V [P] | 43kW |
| Zwischen Spule und Kontakten | 690VAC |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1610A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| Nettogewicht | 2,25kg/Stk |
| VE | 10Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 55A |
| 380 V 400 V | 1150A |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| AC-3 440 V [P] | 75kW |
| 1-phasig 230 V 240 V | 25HP |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 115A |
| 60 V [Ie] | 160A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 115 V 120 V | 10HP |
| AC-3 240 V [P] | 40kW |
| 3-phasig 460 V 480 V | 100HP |
| AC-4 240 V [P] | 19kW |
| Bei Ie nach AC-3/400 V | 18,9W |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 55A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 115A |
| Spulenspannung DC | 24V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 55A |
| Hauptkontakte | 3 Schließer |
| Baugröße | 3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 55A |
| Nennstrom | 115A |
| Basic Rating SCCR | 10kA |
| AC-4 380 V 400 V [P] | 28kW |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| 3-phasig 575 V 600 V | 100HP |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 325A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Maximale Motorleistung General use | 180A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 85kW |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| 3-phasig 230 V 240 V | 50HP |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Schalthäufigkeit, mechanisch DC-betätigt | 3600 Schaltspiele/h |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 115A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 93A |
| Verpackungseinheit | 1Stk |
| DC-betätigt [Anzug] | 149W |
| Type | Leistungsschütz |
| AC-4 440 V [P] | 35kW |
| Impedanz pro Pol | 0,6mΩ |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 45A |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 285A |
| Einschaltdauer | 100% ED |
| AC-4 220 V 230 V [P] | 17kW |
| AC-3 380 V 400 V [P] | 55kW |
| Offen bei 55 °C [Ith=Ie] | 135A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 250A |
| FLA 480V 60Hz 3phase | 115A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| AC-3 220 V 230 V [P] | 37kW |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD31135– | EAN: 9004840839913 | Hersteller-Art.-Nr.: 197974
Downloads
Foto: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Maßbild: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Maßbild: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Schaltbild: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Diagramm: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Montageanleitung: Leistungsschütz, 55kW/400V/115A, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack Leistungsschütz LTD31135– eingesetzt?
Das Leistungsschütz LTD31135– ist für das Schalten von 3-phasigen Motoren mit einer Leistung von bis zu 55kW bei 400V konzipiert. Es findet breite Anwendung in industriellen Steuerungen und automatisierten Anlagen.
Welche Spulenspannung hat das Schütz LTD31135–?
Dieses Modell arbeitet mit einer Spulenspannung von 24VDC. Es ist darauf zu achten, dass eine entsprechende Steuerspannung zur Betätigung vorhanden ist.
Wie erfolgt der Anschluss der Hauptkontakte bei diesem Schütz?
Die Hauptkontakte sind für Anschlussquerschnitte von bis zu 95mm² ausgelegt und verfügen über M10 Anschlussschrauben. Die Abisolierlänge für diese Kontakte beträgt 24mm.
Kann ich das Leistungsschütz LTD31135– online bei TELA bestellen?
Ja, Sie können das Schütz LTD31135– bequem im TELA Onlineshop kaufen. Nach Eingang Ihrer Bestellung wird die Ware innerhalb von 1 bis 3 Werktagen versendet.
