Über dieses Produkt
Das Leistungsschütz LTD31130– von Schrack ist für eine Bemessungsleistung von 55kW bei 400V sowie einen Nennstrom von 115A ausgelegt und verfügt über eine 24VAC Spule. Mit der Baugröße 3 und den Abmessungen von 90x170x160 mm lässt sich das Gerät präzise in Schaltschränke integrieren. Die Hauptkontakte sind als 3 Schließer ausgeführt und für einen Anschlussquerschnitt von bis zu 95 mm² bei feindrähtiger Ausführung geeignet. Die mechanische Lebensdauer umfasst 10 Millionen Schaltspiele bei einer Umgebungstemperatur von bis zu 60°C im offenen Betrieb. Dieses Schütz ist für das Schalten von Motoren in der Elektrotechnik konzipiert. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung im TELA Online-Shop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung: 55kW bei 400V für zuverlässige Motorsteuerung.
- Nennstrom: 115A für anspruchsvolle Schaltaufgaben in der Industrie.
- Spulenspannung: 24VAC für die Einbindung in standardisierte Steuersysteme.
- Baugröße 3: Kompakte Bauweise mit 90x170x160 mm für platzsparende Montage.
- Mechanische Lebensdauer: 10.000.000 Schaltspiele für langfristige Einsatzbereitschaft.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Produktionsanlagen.
- Steuerung von Heizsystemen und Lüftungsanlagen in der Gebäudetechnik.
- Schaltanwendungen in Maschinensteuerungen mit 24V Steuerspannung.
Technische Details
| EAN | 9004840839883 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Elevator Control 480V 60Hz 3phase (A) | 96 |
| AC-3 | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 84A |
| AC-3 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 55A |
| Offen bei 40 °C [Ith=Ie] | 160A |
| 480 V High Fault max. CB | 250A |
| AC-4 415 V [P] | 33kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 115A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 50 Hz [Anzug] (VA) | 180 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-3 660 V 690 V [P] | 90kW |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anzugsdrehmoment [Hauptkontakte] | 14Nm |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 84A |
| Ausschaltvermögen | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 160A |
| Elevator Control 480V 60Hz 3phase (HP) | 75 |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 16 x 0,8)mm |
| AC-betätigt Schließzeit | 28 – 33 |
| Resistance Air Heating 347V 60Hz 1phase | 160A |
| Abisolierlänge [Hauptkontakte] | 24mm |
| DC-1 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 160A |
| 660 V 690 V | 1100A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 55A |
| 600 V High Fault SCCR (CB) | 30kA |
| Elevator Control 600V 60Hz 3phase (HP) | 100 |
| AC-4 500 V [P] | 40kW |
| Offen bei 60 °C [Ith=Ie] | 130A |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| 110 V [Ie] | 160A |
| Hauptschaltglieder NO | 10g |
| Schalthäufigkeit, mechanisch AC-betätigt | 3000 Schaltspiele/h |
| BxHxT mm | 90x170x160 |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| 220 V 230 V | 1150A |
| Nennstrom AC-3/400V | 115A |
| Lichtbogenzeit | 15ms |
| AC-betätigt Öffnungszeit | 35 – 41 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,25 – 0,6x Uc |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| HLief-Artikel Nummer | 197971 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 95) | 2 x (16 – 70)mm² |
| 3-phasig 200 V 208 V | 40HP |
| Anschlussschraube [Hauptkontakte] | M10 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 115A |
| Offen bei 50 °C [Ith=Ie] | 142A |
| AC-3 415 V [P] | 70kW |
| 3-polig, bei Ith [60°] | 24,2W |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Elevator Control 240V 60Hz 3phase (HP) | 40 |
| 500 V | 1150A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 250A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 160A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| BEST. NR. | LTD31130 |
| Special Purpose Ratings | – |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 160A |
| AC-4 Bemessungsbetriebsstrom | – |
| Gekapselt [Ith] | 115A |
| AC-4 660 V 690 V [P] | 43kW |
| Zwischen Spule und Kontakten | 690VAC |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 160A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 1610A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Nettogewicht | 2,25kg/Stk |
| VE | 10Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 55A |
| Maximale Motorleistung 3-phasig | – |
| 380 V 400 V | 1150A |
| Resistance Air Heating 480V 60Hz 3phase | 160A |
| 60 Hz [Anzug] (VA) | 170 |
| AC-3 440 V [P] | 75kW |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,15x Uc |
| 1-phasig 230 V 240 V | 25HP |
| Resistance Air Heating 600V 60Hz 3phase | 160A |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; LTZ30005–; |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 115A |
| 60 V [Ie] | 160A |
| Hauptschaltglieder Schließer | 10g |
| HxBxT mm | 170x90x160 |
| Hersteller | Schrack |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 8…3/0, double 8…2/0AWG |
| Basic Rating max. CB | 600A |
| 1-phasig 115 V 120 V | 10HP |
| 60 Hz [Halten] (W) | 2,3 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| AC-3 240 V [P] | 40kW |
| 3-phasig 460 V 480 V | 100HP |
| AC-betätigt | 2,25 |
| Verlustleistung | 26,50W |
| AC-4 240 V [P] | 19kW |
| Approbierte Leistungsdaten | – |
| Bei Ie nach AC-3/400 V | 18,9W |
| 50 Hz [Halten] (W) | 2,3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 55A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 115A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 55A |
| Hauptkontakte | 3 Schließer |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 160A |
| LRA 480V 60Hz 3phase | 690A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| Elevator Control 240V 60Hz 3phase (A) | 104 |
| Elevator Control 200V 60Hz 3phase (A) | 92 |
| Baugröße | 3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 55A |
| Nennstrom | 115A |
| Basic Rating SCCR | 10kA |
| AC-4 380 V 400 V [P] | 28kW |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Schutzart | IP00 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (10 – 95) | 2 x (10 – 70)mm² |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 160A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 160A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Zwischen den Kontakten | 690VAC |
| 3-phasig 575 V 600 V | 100HP |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 115A |
| Schaltvermögen | -kA |
| 220 V [Ie] | 90A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 325A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Maximale Motorleistung General use | 180A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 85kW |
| Elevator Control 200V 60Hz 3phase (HP) | 30 |
| 60 Hz [Halten] (VA) | 3,1 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| 3-phasig 230 V 240 V | 50HP |
| 600 V High Fault max. CB | 350A |
| Basic Rating max. Fuse | 600A |
| Short Circuit Current Rating | – |
| 480 V High Fault max. Fuse | 300/300 Class JA |
| Resistance Air Heating 277V 60Hz 1phase | 160A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 115A |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 93A |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| AC-4 440 V [P] | 35kW |
| Impedanz pro Pol | 0,6mΩ |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 45A |
| 600 V High Fault max. Fuse | 300/300 Class JA |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 285A |
| Einschaltdauer | 100% ED |
| AC-4 220 V 230 V [P] | 17kW |
| AC-3 380 V 400 V [P] | 55kW |
| Offen bei 55 °C [Ith=Ie] | 135A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 250A |
| FLA 480V 60Hz 3phase | 115A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 250A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-3 220 V 230 V [P] | 37kW |
| Elevator Control 600V 60Hz 3phase (A) | 99 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD31130– | EAN: 9004840839883 | Hersteller-Art.-Nr.: 197971
Downloads

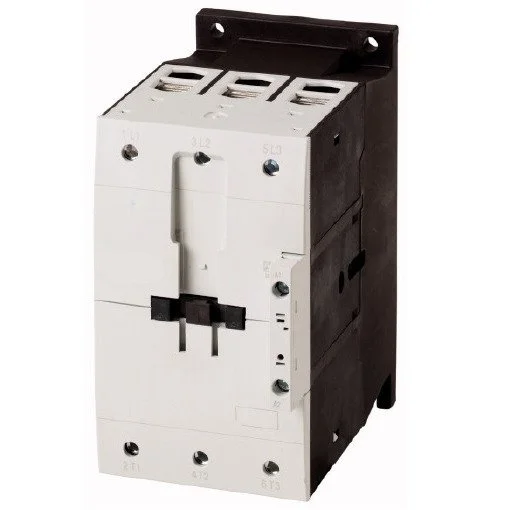

Foto: Leistungsschütz, 55kW/400V/115A, Spule 24VAC
