Description
Über dieses Produkt
Das Leistungsschütz Schrack LTD27232– ist ein 3-poliges Schaltgerät mit einer Bemessungsleistung von 37 kW bei 400 V und einem Nennstrom von 72 A. Das Gerät der Baugröße 2 arbeitet mit einer Spulenspannung von 110 VAC und bietet eine Bemessungsisolationsspannung von 690 V. Mit Abmessungen von 55x115x132 mm und einer mechanischen Lebensdauer von 10.000.000 Schaltspielen ist das Schütz für den dauerhaften Einsatz konzipiert. Es findet Verwendung beim Schalten von Motoren sowie in komplexen Steuerungsanwendungen für Elektromechanik. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsleistung 37 kW bei 400 V: Ausgelegt für leistungsstarke Motoren.
- Baugröße 2: Kompakte Bauweise für platzsparende Installationen.
- Spulenspannung 110 VAC: Kompatibilität mit Standard-Wechselstrom-Steuerspannungen.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Hohe Zuverlässigkeit im Dauerbetrieb.
- Nennstrom 72 A: Belastbarkeit für anspruchsvolle elektrische Lasten.
Anwendungsbereiche
- Direktes Schalten von Drehstrom-Elektromotoren.
- Integration in Motorsteuerungen der Serie ALEA II.
- Einsatz in Industrieanlagen mit 400 V Spannungsebenen.
- Elektrische Lastschaltung für anspruchsvolle elektromechanische Schaltaufgaben.
Technische Details
| EAN | 9004840840285 |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 72A |
| AC-3 | – |
| Nennstrom AC-3/400V | 72A |
| LRA 480V 60Hz 3phase | 432A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 88A |
| DC-betätigt Öffnungszeit | 30ms |
| AC-3 Bemessungsbetriebsstrom | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 180A |
| Resistance Air Heating 277V 60Hz 1phase | 88A |
| DC-betätigt | 0,53 |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 380 V 400 V | 650A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| AC-1 | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 72A |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 100A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| 3-phasig 460 V 480 V | 50HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-4 380 V 400 V [P] | 12kW |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| Resistance Air Heating 480V 60Hz 3phase | 88A |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Offen bei 40 °C [Ith=Ie] | 98A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 88A |
| AC-3 660 V 690 V [P] | 35kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Offen bei 60 °C [Ith=Ie] | 80A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| General Use AC (A) | 10 |
| 1-phasig 115 V 120 V | 5HP |
| Basic Rating max. Fuse | 250A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 80A |
| 600 V High Fault SCCR (CB) | 30kA |
| AC-4 500 V [P] | 16kW |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 88A |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 125A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Resistance Air Heating 347V 60Hz 1phase | 88A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| 50 Hz [Halten] (W) | 4,1 |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 72A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 72A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 72A |
| 3-phasig 230 V 240 V | 25HP |
| 220 V [Ie] | 65A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 88A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| AC-3 415 V [P] | 41kW |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| BxHxT mm | 55x115x132 |
| 60 V [Ie] | 72A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Basic Rating max. CB | 250A |
| Offen bei 50 °C [Ith=Ie] | 88A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| 220 V 230 V | 650A |
| Nettogewicht | 0,87kg/Stk |
| 60 Hz [Halten] (W) | 4,1 |
| Verlustleistung | 30,90W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 240 V [P] | 25kW |
| AC-4 415 V [P] | 13kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 440 V [P] | 44kW |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Hilfsschaltglieder Schließer | 7g |
| AC-3 220 V 230 V [P] | 22kW |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 72A |
| Schaltvermögen | -kA |
| 110 V [Ie] | 72A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 20A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 3-phasig 575 V 600 V | 60HP |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| VE | 25Stk |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| DC-betätigt [Anzug] | 12W |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| AC-3 500 V [P] | 50kW |
| Short Circuit Current Rating | – |
| 660 V 690 V | 370A |
| 3-polig, bei Ith [60°] | 25,9W |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 88A |
| Type | Leistungsschütz |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| Einschaltdauer | 100% ED |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 910A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 88A |
| 500 V | 650A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| 50 Hz [Halten] (VA) | 16 |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15 – 0,6x Uc |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| Maximale Motorleistung General use | 88A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD27232– | EAN: 9004840840285 | Hersteller-Art.-Nr.: 198011
Downloads

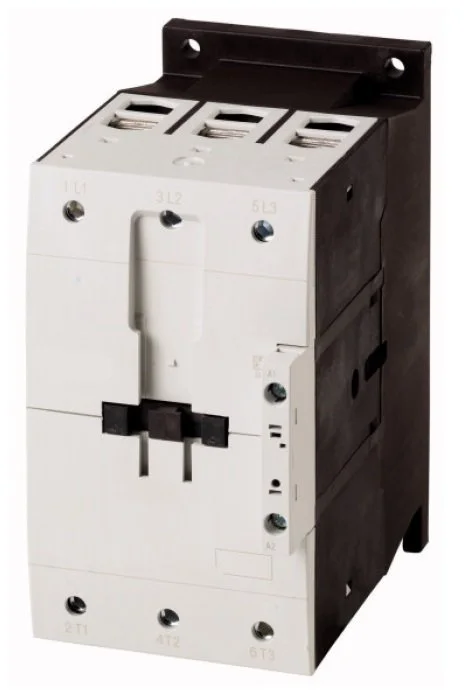

Foto: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Maßbild: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Maßbild: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Schaltbild: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Diagramm: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Montageanleitung: Leistungsschütz, 37kW/400V/72A, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Leistungsschütz Schrack LTD27232– eingesetzt?
Das Schrack Leistungsschütz LTD27232– ist für das Schalten von 3-phasigen Motoren mit einer Leistung von bis zu 37 kW bei 400 V ausgelegt. Es wird bevorzugt in industriellen Steuerungsanwendungen eingesetzt, bei denen eine zuverlässige Trennung und Schaltung von hohen Strömen erforderlich ist.
Welche Spulenspannung benötigt das Schütz LTD27232–?
Dieses Schütz ist für eine Ansteuerung mit einer Spulenspannung von 110 VAC konzipiert. Achten Sie bei der Planung der Steuerung darauf, dass die bereitgestellte Steuerspannung diesem Wert entspricht, um ein korrektes Anzugsverhalten zu gewährleisten.
Welcher Nennstrom AC-3 ist bei 400 V zulässig?
Das Schütz Schrack LTD27232– bietet einen Bemessungsbetriebsstrom (Ie) von 72 A im Betriebszustand AC-3 bei einer Spannung von 400 V. Dies macht das Gerät für eine Vielzahl an Motoranwendungen in der 400-V-Leistungsklasse nutzbar.
Ist das Schrack LTD27232– für die Hutschienenmontage geeignet?
Ja, das Schütz der Baugröße 2 ist mit seinen Abmessungen von 55x115x132 mm für den professionellen Einbau in Schaltschränke vorgesehen. Die Montage erfolgt üblicherweise auf entsprechenden Tragschienen, um eine einfache Integration in bestehende Schaltschrankkonzepte zu ermöglichen.
