Description
Über dieses Produkt

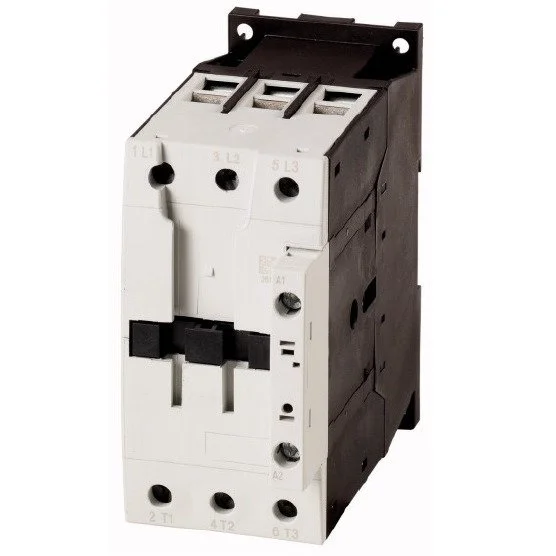

Das Leistungsschütz Schrack LTD26535– bietet eine Motorleistung von 30kW bei 400V und einen Nennstrom von 65A mit einer 24VDC Spule. Dieses Schütz der Baugröße 2 verfügt über 3 Hauptschaltglieder (Schließer) und zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltspielen aus. Mit Abmessungen von 55x115x132 mm und einem Nettogewicht von 1,05 kg ist das Gerät für eine 100% Einschaltdauer ausgelegt. Es ermöglicht zuverlässiges Schalten von Drehstrommotoren in anspruchsvollen industriellen Umgebungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 65A bei 400V — für leistungsstarke Motorsteuerungen
- Spulenspannung: 24VDC — sorgt für stabile Betätigung in Gleichstrom-Steuerkreisen
- Baugröße 2 — kompakte Bauweise für effiziente Schaltschranknutzung
- Schaltleistung: 30kW bei 400V (AC-3) — bewältigt hohe Lastanforderungen
- Mechanische Lebensdauer: 10.000.000 Schaltspiele — für langfristigen Einsatz
Anwendungsbereiche
- Schalten von 3-phasigen Drehstrommotoren im industriellen Bereich
- Steuerung von Heizsystemen mittels Schützen
- Einsatz in Aufzugsteuerungen
- Schalten von Entladungslampen und Beleuchtungsanlagen
Technische Details
| EAN | 9004840840117 |
| Maximale Motorleistung General use | 88A |
| der Spule im kalten Zustand und 1,0 x Us | – |
| AC-3 380 V 400 V [P] | 30kW |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-3 | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 88A |
| AC-3 Bemessungsbetriebsstrom | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 180A |
| Resistance Air Heating 277V 60Hz 1phase | 88A |
| 380 V 400 V | 650A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-3 240 V [P] | 22kW |
| AC-4 | – |
| AC-1 | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| DC-betätigt [Anzug] | 24W |
| Bei Ie nach AC-3/400 V | 17,1W |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| BEST. NR. | LTD26535 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 100A |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| 3-phasig 460 V 480 V | 50HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-4 380 V 400 V [P] | 12kW |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| Resistance Air Heating 480V 60Hz 3phase | 88A |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Offen bei 40 °C [Ith=Ie] | 98A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 88A |
| AC-3 660 V 690 V [P] | 35kW |
| DC-1 Bemessungsbetriebsstrom | – |
| DC-betätigt | 1,05 |
| Offen bei 60 °C [Ith=Ie] | 80A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| 1-phasig 115 V 120 V | 5HP |
| AC-3 440 V [P] | 41kW |
| Basic Rating max. Fuse | 250A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 80A |
| 600 V High Fault SCCR (CB) | 30kA |
| AC-4 500 V [P] | 16kW |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 88A |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 125A |
| Hauptschaltglieder NO | 10g |
| Resistance Air Heating 347V 60Hz 1phase | 88A |
| DC-betätigt [Halten] | 1W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Nettogewicht | 1,05kg/Stk |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| 3-phasig 230 V 240 V | 25HP |
| 220 V [Ie] | 65A |
| Kraftantriebe | – |
| AC-3 220 V 230 V [P] | 20kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 88A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| FLA 480V 60Hz 3phase | 65A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| BxHxT mm | 55x115x132 |
| 60 V [Ie] | 72A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Basic Rating max. CB | 250A |
| Offen bei 50 °C [Ith=Ie] | 88A |
| Special Purpose Ratings | – |
| HLief-Artikel Nummer | 197994 |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| 220 V 230 V | 650A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 415 V [P] | 13kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 200A |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Verlustleistung | 26,90W |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| Elevator Control 480V 60Hz 3phase (A) | 40 |
| Gekapselt [Ith] | 72A |
| Zwischen den Kontakten | 440VAC |
| LRA 480V 60Hz 3phase | 390A |
| Hauptschaltglieder Schließer | 10g |
| AC-3 415 V [P] | 39kW |
| 3-phasig 200 V 208 V | 20HP |
| AC-4 660 V 690 V [P] | 17kW |
| Hersteller | Schrack |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 37A |
| 1-phasig 230 V 240 V | 15HP |
| AC-4 440 V [P] | 14kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Offen bei 55 °C [Ith=Ie] | 83A |
| AC-4 240 V [P] | 7,5kW |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| DC-betätigt Öffnungszeit | 24ms |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 88A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Resistance Air Heating 600V 60Hz 3phase | 88A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 88A |
| Elevator Control 480V 60Hz 3phase (HP) | 30 |
| AC-4 220 V 230 V [P] | 7kW |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 110 V [Ie] | 72A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 20A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 47kW |
| Nennstrom | 65A |
| 3-phasig 575 V 600 V | 60HP |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| VE | 25Stk |
| Gewicht | -kg |
| Nennstrom AC-3/400V | 65A |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| Short Circuit Current Rating | – |
| 660 V 690 V | 370A |
| 3-polig, bei Ith [60°] | 25,9W |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 88A |
| Type | Leistungsschütz |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 910A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 88A |
| DC-betätigt Schließzeit | 54ms |
| 500 V | 650A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD26535– | EAN: 9004840840117 | Hersteller-Art.-Nr.: 197994
Downloads
Foto: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Maßbild: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Maßbild: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Schaltbild: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Diagramm: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Montageanleitung: Leistungsschütz, 30kW/400V/65A, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung schaltet das Schütz LTD26535–?
Das Schrack Leistungsschütz LTD26535– ist für eine Bemessungsbetriebsleistung von 30 kW bei einer Spannung von 400V in der Kategorie AC-3 ausgelegt. Es eignet sich damit für den Betrieb gängiger Drehstrommotoren in diesem Leistungsbereich.
Welche Spulenspannung benötigt das Leistungsschütz?
Dieses Modell verwendet eine Spule mit 24VDC Steuerspannung. Bitte beachten Sie bei der Projektierung die Spannungssicherheit von 0,7 bis 1,2 x Uc für den Anzug der Spule.
Kann man das Schütz LTD26535– online bestellen?
Ja, das Schütz der Schrack Serie ALEA II können Sie direkt bei TELA online bestellen. Wir führen den Artikel am Lager und garantieren eine schnelle Lieferung innerhalb von 1 bis 3 Werktagen.
Welches Zubehör ist für das Schrack LTD26535– verfügbar?
Für dieses Schütz der Baugröße 2 sind verschiedene optionale Komponenten wie Hilfskontaktblöcke (z.B. LTZ3D420 oder LTZ3D411) erhältlich. Diese ermöglichen eine flexible Erweiterung der Schaltkontakte je nach Applikationsanforderung.
