Das Leistungsschütz LTD26533– von Schrack ist ein 3-poliges Schaltgerät für Motoren mit einer Bemessungsleistung von 30kW bei 400V und einem Nennstrom von 65A. Das Schütz der Baugröße 2 arbeitet mit einer Spulenspannung von 230VAC und bietet eine mechanische Lebensdauer von 10.000.000 Schaltspielen. Mit Abmessungen von 55x115x132 mm und einem Nettogewicht von 0,87 kg ist es kompakt für den Einbau in Steuerungsschränke ausgelegt. Es findet primär Einsatz beim Schalten von Drehstrommotoren und elektrischen Lasten in industriellen Anlagen. Dieses Leistungsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsleistung: 30kW bei 400V — ermöglicht sicheres Schalten von Motoren in diesem Leistungsbereich.
- Nennstrom: 65A — deckt hohe Anforderungen im Lastbetrieb zuverlässig ab.
- Baugröße 2: kompakt konstruiert für platzsparende Montage in Schaltschränken.
- Spulenspannung: 230VAC — Standard für gängige Steuerstromkreise in der Haustechnik.
- Schaltfrequenz: 3600 Schaltspiele/h — ausgelegt für häufige Schaltvorgänge im Dauerbetrieb.
Anwendungsbereiche
- Direktes Schalten von 3-phasigen Drehstrommotoren.
- Einsatz in industriellen Steuerungssystemen und Anlagen.
- Schaltung von elektrischen Heizlasten oder Beleuchtungsanlagen.
Technische Details
| EAN | 9004840840254 |
| AC-3 380 V 400 V [P] | 30kW |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 84A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 88A |
| AC-3 Bemessungsbetriebsstrom | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 180A |
| Resistance Air Heating 277V 60Hz 1phase | 88A |
| 380 V 400 V | 650A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-3 240 V [P] | 22kW |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| AC-1 | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| Bei Ie nach AC-3/400 V | 17,1W |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 100A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| 3-phasig 460 V 480 V | 50HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-4 380 V 400 V [P] | 12kW |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 84A |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| Resistance Air Heating 480V 60Hz 3phase | 88A |
| Offen bei 40 °C [Ith=Ie] | 98A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 88A |
| AC-3 660 V 690 V [P] | 35kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Offen bei 60 °C [Ith=Ie] | 80A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| 1-phasig 115 V 120 V | 5HP |
| AC-3 440 V [P] | 41kW |
| Basic Rating max. Fuse | 250A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 80A |
| 600 V High Fault SCCR (CB) | 30kA |
| AC-4 500 V [P] | 16kW |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 88A |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 125A |
| Hauptschaltglieder NO | 10g |
| Resistance Air Heating 347V 60Hz 1phase | 88A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| 50 Hz [Halten] (W) | 4,1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| HLief-Artikel Nummer | 198008 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| 3-phasig 230 V 240 V | 25HP |
| 220 V [Ie] | 65A |
| Kraftantriebe | – |
| AC-3 220 V 230 V [P] | 20kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 88A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| FLA 480V 60Hz 3phase | 65A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| BxHxT mm | 55x115x132 |
| 60 V [Ie] | 72A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Basic Rating max. CB | 250A |
| Offen bei 50 °C [Ith=Ie] | 88A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| 220 V 230 V | 650A |
| Nettogewicht | 0,87kg/Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| 60 Hz [Halten] (W) | 4,1 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 415 V [P] | 13kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 200A |
| Maximale Motorleistung 3-phasig | – |
| Spulenspannung AC | 230V |
| Verlustleistung | 30,00W |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| Elevator Control 480V 60Hz 3phase (A) | 40 |
| Gekapselt [Ith] | 72A |
| Zwischen den Kontakten | 440VAC |
| LRA 480V 60Hz 3phase | 390A |
| Hauptschaltglieder Schließer | 10g |
| AC-3 415 V [P] | 39kW |
| 3-phasig 200 V 208 V | 20HP |
| AC-4 660 V 690 V [P] | 17kW |
| Hersteller | Schrack |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 37A |
| 1-phasig 230 V 240 V | 15HP |
| AC-4 440 V [P] | 14kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Offen bei 55 °C [Ith=Ie] | 83A |
| AC-4 240 V [P] | 7,5kW |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 88A |
| Hauptkontakte | 3 Schließer |
| 50 Hz [Anzug] (VA) | 149 |
| Resistance Air Heating 600V 60Hz 3phase | 88A |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 540A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 88A |
| Elevator Control 480V 60Hz 3phase (HP) | 30 |
| AC-4 220 V 230 V [P] | 7kW |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 110 V [Ie] | 72A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 20A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 47kW |
| Nennstrom | 65A |
| 3-phasig 575 V 600 V | 60HP |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| Gewicht | -kg |
| Nennstrom AC-3/400V | 65A |
| BEST. NR. | LTD26533 |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| Short Circuit Current Rating | – |
| 660 V 690 V | 370A |
| 3-polig, bei Ith [60°] | 25,9W |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 88A |
| Type | Leistungsschütz |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 910A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 88A |
| 500 V | 650A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| 50 Hz [Halten] (VA) | 16 |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Maximale Motorleistung General use | 88A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD26533– | EAN: 9004840840254 | Hersteller-Art.-Nr.: 198008
Downloads

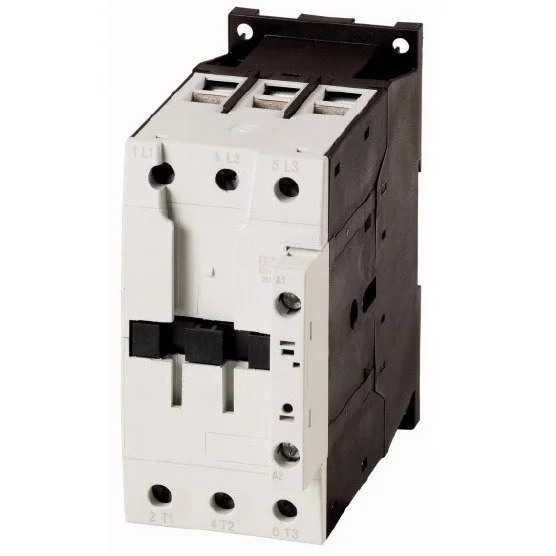

Foto: Leistungsschütz, 30kW/400V/65A, Spule 230VAC
