Das Schrack Leistungsschütz LTD26532– mit 30kW/400V/65A ist ein elektromechanisches Schütz der Serie ALEA II für den zuverlässigen Betrieb von Motoren. Dieses 3-polige Bauteil der Baugröße 2 arbeitet mit einer Spulenspannung von 110VAC und zeichnet sich durch einen Nennstrom von 65A sowie eine Bemessungsisolationsspannung von 690V aus. Mit den kompakten Maßen von 55x115x132 mm und der Schutzart IP00 ist es für industrielle Schaltanwendungen konzipiert. Der Einsatzbereich umfasst das Schalten von Motoren und Lasten in Schaltanlagen, wobei die Montage schnell und effizient erfolgt. Das Leistungsschütz ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 65A: Ausgelegt für eine Leistung von 30kW bei 400V für hohe Motorlasten.
- Spulenspannung 110VAC: Standardisierte Steuerspannung für eine einfache Integration in bestehende Steuerkreise.
- Baugröße 2: Kompaktes Design mit 55 mm Baubreite für platzsparende Installation im Schaltschrank.
- Schaltfrequenz: Ermöglicht bis zu 3600 Schaltspiele pro Stunde bei mechanischer Betätigung.
- Anschlussquerschnitt: Flexible Verdrahtung der Hauptkontakte bis zu 35 mm² für sichere Verbindungen.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Fertigungsanlagen.
- Schalten von elektrischen Heizlasten oder Beleuchtungssystemen.
- Integration in Motorstarterkombinationen zur Ansteuerung von Antrieben.
Technische Details
| EAN | 9004840840247 |
| AC-3 380 V 400 V [P] | 30kW |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 88A |
| AC-3 Bemessungsbetriebsstrom | – |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 180A |
| Resistance Air Heating 277V 60Hz 1phase | 88A |
| 380 V 400 V | 650A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-3 240 V [P] | 22kW |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| AC-1 | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| Bei Ie nach AC-3/400 V | 17,1W |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 250A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 100A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| 3-phasig 460 V 480 V | 50HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-4 380 V 400 V [P] | 12kW |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| Resistance Air Heating 480V 60Hz 3phase | 88A |
| Offen bei 40 °C [Ith=Ie] | 98A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 88A |
| AC-3 660 V 690 V [P] | 35kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Offen bei 60 °C [Ith=Ie] | 80A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 65A |
| 1-phasig 115 V 120 V | 5HP |
| AC-3 440 V [P] | 41kW |
| Basic Rating max. Fuse | 250A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 80A |
| 600 V High Fault SCCR (CB) | 30kA |
| AC-4 500 V [P] | 16kW |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 88A |
| EMV Störaussendung | nach EN 60947-1 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| Stromwärmeverluste | – |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 125A |
| Hauptschaltglieder NO | 10g |
| Resistance Air Heating 347V 60Hz 1phase | 88A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| 50 Hz [Halten] (W) | 4,1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| 3-phasig 230 V 240 V | 25HP |
| 220 V [Ie] | 65A |
| Kraftantriebe | – |
| AC-3 220 V 230 V [P] | 20kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| BEST. NR. | LTD26532 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 88A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 65A |
| FLA 480V 60Hz 3phase | 65A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| BxHxT mm | 55x115x132 |
| 60 V [Ie] | 72A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 65A |
| Basic Rating max. CB | 250A |
| Offen bei 50 °C [Ith=Ie] | 88A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| 220 V 230 V | 650A |
| Nettogewicht | 0,87kg/Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 65A |
| 60 Hz [Halten] (W) | 4,1 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 415 V [P] | 13kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| AC-1 Bemessungsbetriebsstrom | – |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 110 V [Ie] | 72A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 20A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 47kW |
| Nennstrom | 65A |
| 3-phasig 575 V 600 V | 60HP |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| Gewicht | -kg |
| Nennstrom AC-3/400V | 65A |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| Short Circuit Current Rating | – |
| 660 V 690 V | 370A |
| 3-polig, bei Ith [60°] | 25,9W |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 65A |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 88A |
| Type | Leistungsschütz |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| Einschaltdauer | 100% ED |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 65A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 910A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 88A |
| 500 V | 650A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| 50 Hz [Halten] (VA) | 16 |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| Maximale Motorleistung General use | 88A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD26532– | EAN: 9004840840247 | Hersteller-Art.-Nr.: 198007
Downloads

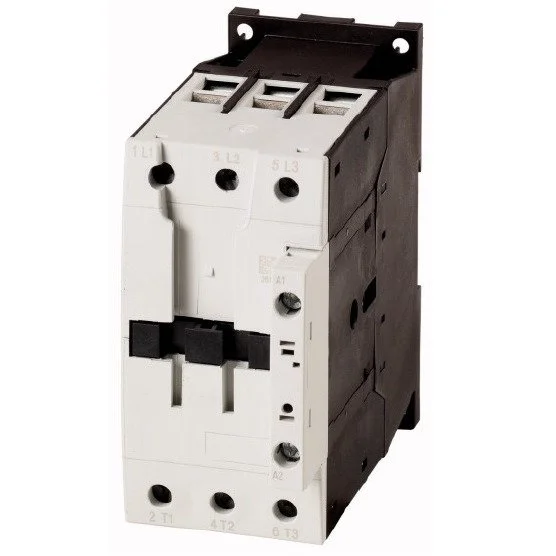

Foto: Leistungsschütz, 30kW/400V/65A, Spule 110VAC
