Description
Über dieses Produkt

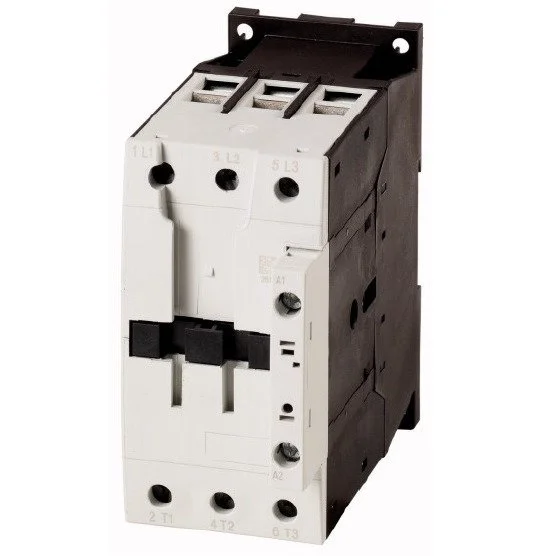

Das Schrack Leistungsschütz LTD25035– mit 22kW/400V/50A und einer 24VDC Spule ist ein leistungsstarkes elektromechanisches Bauteil der Serie ALEA II. Dieses 3-polige Schütz der Baugröße 2 zeichnet sich durch einen Nennstrom von 50A bei AC-3/400V aus und verfügt über eine Bemessungsisolationsspannung von 690V. Die Abmessungen von 55x115x132 mm ermöglichen eine platzsparende Montage in Schaltschränken. Das Schütz ist für das zuverlässige Schalten von Motoren und Lasten im industriellen Bereich ausgelegt. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 50A: Ermöglicht das Schalten von Motoren bis 22kW bei 400V.
- Spulenspannung 24VDC: Geeignet für moderne Steuerungssysteme mit Gleichstromversorgung.
- Baugröße 2: Kompaktes Gehäusedesign mit 55 mm Breite für effiziente Platznutzung.
- Großer Anschlussquerschnitt: Hauptkontakte bis 35mm² für sichere Leitungsführung.
- Mechanische Lebensdauer: Ausgelegt für 10.000.000 Schaltspiele für langfristigen Betrieb.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrieanlagen.
- Schaltung von elektrischen Heizregistern in Lüftungs- und Klimasystemen.
- Automatisierungstechnik für Maschinen und Förderbänder.
- Einsatz in Schaltschrankkonfigurationen der Serie ALEA II.
Technische Details
| EAN | 9004840840100 |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| Bei Ie nach AC-3/400 V | 9,9W |
| 220 V [Ie] | 45A |
| AC-3 | – |
| 380 V 400 V | 500A |
| AC-3 240 V [P] | 17kW |
| AC-3 Bemessungsbetriebsstrom | – |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 160A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| DC-betätigt [Anzug] | 24W |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| AC-4 415 V [P] | 11kW |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| DC-1 Bemessungsbetriebsstrom | – |
| BEST. NR. | LTD25035 |
| DC-betätigt | 1,05 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 80A |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 21A |
| Offen bei 40 °C [Ith=Ie] | 80A |
| AC-3 415 V [P] | 30kW |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| EMV Störaussendung | nach EN 60947-1 |
| 60 V [Ie] | 60A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 700A |
| 660 V 690 V | 320A |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 17A |
| DC-betätigt [Halten] | 1W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| AC-3 500 V [P] | 36kW |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Nettogewicht | 1,05kg/Stk |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 21A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| 3-polig, bei Ith [60°] | 16,7W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| Maximale Motorleistung General use | 80A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 220 V 230 V [P] | 6kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| 500 V | 500A |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| 1-phasig 230 V 240 V | 10HP |
| AC-3 220 V 230 V [P] | 15,5kW |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Verlustleistung | 17,70W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 21A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-1 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 50A |
| Elevator Control 480V 60Hz 3phase (A) | 40 |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| AC-3 380 V 400 V [P] | 22kW |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Hauptschaltglieder Schließer | 10g |
| 3-phasig 200 V 208 V | 15HP |
| Hersteller | Schrack |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 21A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Offen bei 60 °C [Ith=Ie] | 65A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 50A |
| Approbierte Leistungsdaten | – |
| 3-phasig 460 V 480 V | 40HP |
| Nennstrom AC-3/400V | 50A |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| DC-betätigt Öffnungszeit | 24ms |
| Spulenspannung DC | 24V |
| Offen bei 50 °C [Ith=Ie] | 71A |
| Hauptkontakte | 3 Schließer |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 50A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 162A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 145A |
| Elevator Control 480V 60Hz 3phase (HP) | 30 |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 20HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 21A |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| AC-3 440 V [P] | 32kW |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Gekapselt [Ith] | 58A |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| HLief-Artikel Nummer | 197993 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 50A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 21A |
| VE | 25Stk |
| Gewicht | -kg |
| 110 V [Ie] | 50A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 63A |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| AC-4 660 V 690 V [P] | 14kW |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| AC-3 660 V 690 V [P] | 30kW |
| AC-4 240 V [P] | 6,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 50A |
| Type | Leistungsschütz |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Offen bei 55 °C [Ith=Ie] | 68A |
| AC-4 440 V [P] | 12kW |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 50HP |
| 220 V 230 V | 500A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 50A |
| AC-4 500 V [P] | 13kW |
| DC-betätigt Schließzeit | 54ms |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-4 380 V 400 V [P] | 10kW |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Nennstrom | 50A |
| Werkzeug [Hilfskontakte] | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 32A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD25035– | EAN: 9004840840100 | Hersteller-Art.-Nr.: 197993
Downloads
Foto: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Schaltbild: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Diagramm: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Montageanleitung: Leistungsschütz, 22kW/400V/50A, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wo finde ich ein Schrack Leistungsschütz LTD25035– zum Kauf?
Sie können das Leistungsschütz Schrack LTD25035– direkt hier im Onlineshop von TELA kaufen. Wir führen das gesamte Sortiment der ALEA II Serie und versenden Ihre Bestellung innerhalb von 1 bis 3 Werktagen.
Welche Motorleistung kann mit dem LTD25035– bei 400V geschaltet werden?
Das Leistungsschütz Schrack LTD25035– ist für eine Bemessungsbetriebsleistung von 22kW bei einer Spannung von 400V im AC-3 Betrieb ausgelegt. Es bietet eine sichere Schaltung für Motoren innerhalb dieses Leistungsbereichs.
Welche Spulenspannung benötigt das Schrack 50A Schütz LTD25035–?
Dieses Schütz ist mit einer 24VDC Spule ausgestattet. Bitte beachten Sie bei der Installation, dass eine Spannung zwischen 0,7 und 1,2x Uc für den Anzug der Spule erforderlich ist.
Ist das Schütz LTD25035– für den industriellen Einsatz geeignet?
Ja, das Schrack LTD25035– ist als elektromechanisches Leistungsschütz der Baugröße 2 für anspruchsvolle Schaltaufgaben in Industrie und Technik konzipiert. Es erfüllt die Anforderungen der Normen IEC EN 60947-4-1 und IEC EN 60947-5-1.
