Description
Über dieses Produkt
Das Leistungsschütz von Schrack mit 22kW/400V/50A und einer Spulenspannung von 110VAC ist ein robustes elektromechanisches Bauteil der Baugröße 2. Mit einem Nennstrom von 50A bei AC-3 Betrieb und einer Bemessungsisolationsspannung von 690V sorgt es für eine sichere Schaltung in Ihrer Anlage. Das Gerät verfügt über drei Schließer als Hauptkontakte und eine mechanische Lebensdauer von 10.000.000 Schaltspielen bei 3600 Schaltzyklen pro Stunde. Die Abmessungen von 55x115x132 mm ermöglichen eine kompakte Montage in Schaltschränken. Dieses Schütz ist für das zuverlässige Schalten von Motoren und Lasten in industriellen Anwendungen konzipiert. Ihre Bestellung erreicht Sie innerhalb von 1 bis 3 Werktagen direkt über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 50A bei 400V: Gewährleistet hohe Schaltleistung für Motoren bis 22kW.
- Baugröße 2: Ermöglicht ein kompaktes Design bei hoher Leistungsdichte.
- 110VAC Spulenspannung: Passgenaue Steuerung für 110V Wechselstrom-Steuersysteme.
- 3 Schließer Hauptkontakte: Robuste Kontaktanordnung für sichere 3-phasige Trennung.
- Schutzart IP00: Offene Bauform zur Integration in geschützte Gehäuse oder Schaltschränke.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Industrieanlagen.
- Schaltvorgänge für Heizungs- und Lüftungssysteme.
- Automatisierungstechnik zur Lastschaltung in Maschinensteuerungen.
Technische Details
| EAN | 9004840840216 |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| Bei Ie nach AC-3/400 V | 9,9W |
| 220 V [Ie] | 45A |
| AC-3 | – |
| 380 V 400 V | 500A |
| AC-3 240 V [P] | 17kW |
| AC-3 Bemessungsbetriebsstrom | – |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 160A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| AC-4 415 V [P] | 11kW |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| DC-1 Bemessungsbetriebsstrom | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 80A |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 21A |
| Offen bei 40 °C [Ith=Ie] | 80A |
| AC-3 415 V [P] | 30kW |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| EMV Störaussendung | nach EN 60947-1 |
| 60 V [Ie] | 60A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 700A |
| BEST. NR. | LTD25032 |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| 660 V 690 V | 320A |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 17A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| 50 Hz [Halten] (W) | 4,1 |
| AC-3 500 V [P] | 36kW |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 21A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| 3-polig, bei Ith [60°] | 16,7W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Maximale Motorleistung General use | 80A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 220 V 230 V [P] | 6kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| 500 V | 500A |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| 1-phasig 230 V 240 V | 10HP |
| AC-3 220 V 230 V [P] | 15,5kW |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Nettogewicht | 0,87kg/Stk |
| 60 Hz [Halten] (W) | 4,1 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 21A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-1 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 3-phasig | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 50A |
| Elevator Control 480V 60Hz 3phase (A) | 40 |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| AC-3 380 V 400 V [P] | 22kW |
| Optionales Zubehör | LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Hauptschaltglieder Schließer | 10g |
| 3-phasig 200 V 208 V | 15HP |
| Hersteller | Schrack |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 21A |
| HLief-Artikel Nummer | 198004 |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Offen bei 60 °C [Ith=Ie] | 65A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 50A |
| Approbierte Leistungsdaten | – |
| 3-phasig 460 V 480 V | 40HP |
| Nennstrom AC-3/400V | 50A |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Offen bei 50 °C [Ith=Ie] | 71A |
| Hauptkontakte | 3 Schließer |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 50A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 162A |
| 50 Hz [Anzug] (VA) | 149 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 145A |
| Elevator Control 480V 60Hz 3phase (HP) | 30 |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 20HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 21A |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| AC-3 440 V [P] | 32kW |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Gekapselt [Ith] | 58A |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 50A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 21A |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| Gewicht | -kg |
| 110 V [Ie] | 50A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 63A |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| FLA 480V 60Hz 3phase | 80A |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| AC-4 660 V 690 V [P] | 14kW |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| AC-3 660 V 690 V [P] | 30kW |
| AC-4 240 V [P] | 6,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 50A |
| Type | Leistungsschütz |
| Verlustleistung | 20,80W |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Offen bei 55 °C [Ith=Ie] | 68A |
| AC-4 440 V [P] | 12kW |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 50HP |
| 220 V 230 V | 500A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 50A |
| AC-4 500 V [P] | 13kW |
| AC-4 380 V 400 V [P] | 10kW |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Nennstrom | 50A |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| 50 Hz [Halten] (VA) | 16 |
| LRA 480V 60Hz 3phase | 480A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 32A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD25032– | EAN: 9004840840216 | Hersteller-Art.-Nr.: 198004
Downloads

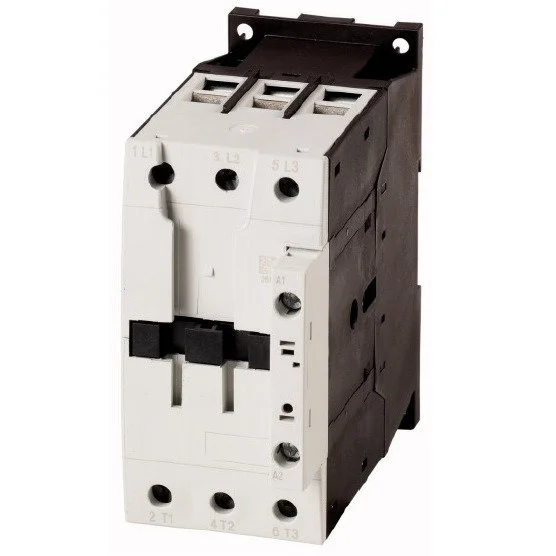

Foto: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Schaltbild: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Diagramm: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Montageanleitung: Leistungsschütz, 22kW/400V/50A, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung schaltet das Schrack Schütz LTD25032 bei 400V?
Das Schrack Leistungsschütz LTD25032 ist für eine Bemessungsbetriebsleistung von 22kW bei einer Spannung von 400V ausgelegt. Es eignet sich damit optimal für das Schalten von Industriemotoren in diesem Leistungsbereich.
Ist das Schütz LTD25032 für eine 110V AC Steuerung geeignet?
Ja, dieses Modell besitzt eine Spule mit einer Ansteuerspannung von 110VAC. Achten Sie bei der Installation darauf, dass Ihr Steuersignal exakt auf 110V Wechselspannung ausgelegt ist.
Welche Baugröße besitzt dieses 50A Leistungsschütz?
Das Leistungsschütz Schrack LTD25032 entspricht der Baugröße 2. Diese Standard-Baugröße ist auf eine Nennstromstärke von 50A optimiert und bietet eine kompakte Montagebreite von 55 mm.
Kann ich das Schütz Schrack LTD25032 online bei TELA bestellen?
Selbstverständlich können Sie dieses Schütz direkt über unseren Webshop erwerben. Wir bieten eine schnelle Abwicklung und liefern den Artikel innerhalb von 1 bis 3 Werktagen an Ihre Wunschadresse.
