Description
Über dieses Produkt

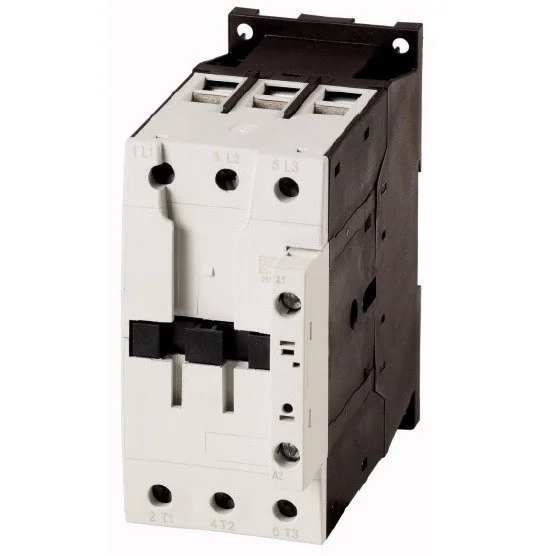

Das Leistungsschütz LTD25030– von Schrack ist ein robuster 3-poliger Schalter mit 24VAC Spulenspannung für Motoren. Es arbeitet mit einem Nennstrom von 50A bei einer Leistung von 22kW/400V und entspricht der Baugröße 2. Das Gerät verfügt über drei Schließer als Hauptkontakte und eine mechanische Lebensdauer von 10 Millionen Schaltspielen bei einer Schalthäufigkeit von 3600 Zyklen pro Stunde. Die Abmessungen betragen 55x115x132 mm bei einem Nettogewicht von 0,87 kg. Dieses Leistungsschütz steuert zuverlässig Elektromotoren und elektrische Verbraucher in Industrieanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 50A: Ausreichende Kapazität für Standard-Motoranwendungen
- Spulenspannung 24VAC: Kompatibel mit gängigen Steuerspannungen in der Automatisierungstechnik
- Kompakte Bauweise: Gehäusemaße von 55x115x132 mm sparen Platz im Schaltschrank
- Hohe Schaltfrequenz: Ermöglicht bis zu 3600 mechanische Schaltspiele pro Stunde
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren
- Steuerung von Heizregistern und Beleuchtungssystemen
- Einsatz in industriellen Schaltanlagen und Maschinensteuerungen
Technische Details
| EAN | 9004840840230 |
| Elevator Control 600V 60Hz 3phase (HP) | 40 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| Bei Ie nach AC-3/400 V | 9,9W |
| 220 V [Ie] | 45A |
| AC-3 | – |
| 380 V 400 V | 500A |
| AC-3 240 V [P] | 17kW |
| AC-3 Bemessungsbetriebsstrom | – |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 160A |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 600V 60Hz 3phase (A) | 41 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Elevator Control 200V 60Hz 3phase (HP) | 10 |
| AC-4 415 V [P] | 11kW |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| DC-1 Bemessungsbetriebsstrom | – |
| BEST. NR. | LTD25030 |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 80A |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 21A |
| Offen bei 40 °C [Ith=Ie] | 80A |
| AC-3 415 V [P] | 30kW |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| EMV Störaussendung | nach EN 60947-1 |
| 60 V [Ie] | 60A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 700A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| 660 V 690 V | 320A |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 17A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| AC-3 500 V [P] | 36kW |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 21A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| 3-polig, bei Ith [60°] | 16,7W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Maximale Motorleistung General use | 80A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 220 V 230 V [P] | 6kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| 500 V | 500A |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| 1-phasig 230 V 240 V | 10HP |
| AC-3 220 V 230 V [P] | 15,5kW |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Nettogewicht | 0,87kg/Stk |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Elevator Control 200V 60Hz 3phase (A) | 32,20 |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 21A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-1 Bemessungsbetriebsstrom | – |
| Maximale Motorleistung 3-phasig | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 50A |
| Elevator Control 480V 60Hz 3phase (A) | 40 |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| AC-3 380 V 400 V [P] | 22kW |
| Hauptschaltglieder Schließer | 10g |
| 3-phasig 200 V 208 V | 15HP |
| Hersteller | Schrack |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 21A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Offen bei 60 °C [Ith=Ie] | 65A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 50A |
| Approbierte Leistungsdaten | – |
| 3-phasig 460 V 480 V | 40HP |
| Nennstrom AC-3/400V | 50A |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Offen bei 50 °C [Ith=Ie] | 71A |
| Hauptkontakte | 3 Schließer |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 50A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 162A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 145A |
| Elevator Control 480V 60Hz 3phase (HP) | 30 |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| 3-phasig 230 V 240 V | 20HP |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 21A |
| Spulenspannung AC | 24V |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| AC-3 440 V [P] | 32kW |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Gekapselt [Ith] | 58A |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Verlustleistung | 16,70W |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 50A |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 21A |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| Gewicht | -kg |
| 110 V [Ie] | 50A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 63A |
| Elevator Control 240V 60Hz 3phase (A) | 42 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| FLA 480V 60Hz 3phase | 80A |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| AC-4 660 V 690 V [P] | 14kW |
| Elevator Control 240V 60Hz 3phase (HP) | 15 |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| AC-3 660 V 690 V [P] | 30kW |
| AC-4 240 V [P] | 6,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 50A |
| Type | Leistungsschütz |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Offen bei 55 °C [Ith=Ie] | 68A |
| AC-4 440 V [P] | 12kW |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 50HP |
| 220 V 230 V | 500A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 50A |
| AC-4 500 V [P] | 13kW |
| AC-4 380 V 400 V [P] | 10kW |
| Baugröße | 2 |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Nennstrom | 50A |
| Werkzeug [Hilfskontakte] | – |
| LRA 480V 60Hz 3phase | 480A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 32A |
| HLief-Artikel Nummer | 198006 |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD25030– | EAN: 9004840840230 | Hersteller-Art.-Nr.: 198006
Downloads
Foto: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Maßbild: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Schaltbild: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Diagramm: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
3D-Daten (.stp): Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Montageanleitung: Leistungsschütz, 22kW/400V/50A, Spule 24VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Spulenspannung benötigt das Schrack Leistungsschütz LTD25030–?
Das Schütz benötigt eine Steuerspannung von 24VAC. Bitte prüfen Sie vor dem Kauf, ob diese Spannung mit Ihrer vorhandenen Steuerungseinheit kompatibel ist.
Für welche Motorleistung ist das Schütz LTD25030– ausgelegt?
Das Leistungsschütz ist für eine Motorleistung von 22kW bei einer Spannung von 400V ausgelegt. Es ist für einen Bemessungsbetriebsstrom von 50A bei AC-3 Last konzipiert.
Welche Baugröße besitzt das Schrack Schütz der Serie ALEA II?
Das Modell LTD25030– entspricht der Baugröße 2. Diese Baugröße ist entscheidend für die Dimensionierung des Platzbedarfs in Ihrem Schaltschrank.
Wie viele Hauptkontakte besitzt das Schütz LTD25030–?
Das Schütz ist als 3-poliges Schaltgerät ausgeführt und verfügt über 3 Schließer als Hauptkontakte. Dies ermöglicht die zuverlässige Schaltung von Drehstromverbrauchern.
