Description
Über dieses Produkt

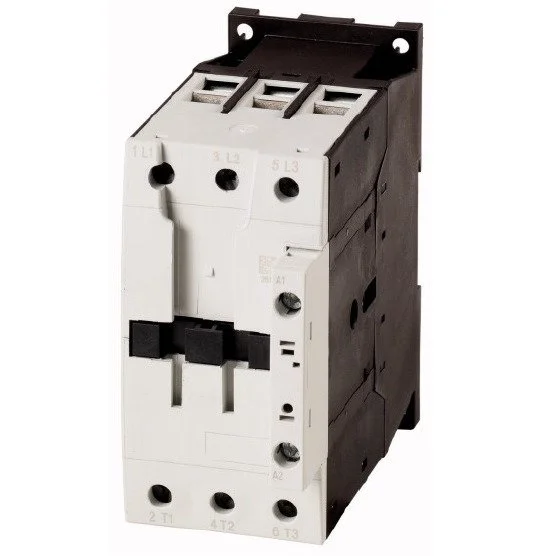

Das Leistungsschütz von Schrack mit 18,5kW/400V und 40A Nennstrom ist ein 3-poliges Schaltgerät der Serie ALEA II in Baugröße 2. Das Gerät verfügt über eine Spulenspannung von 230VAC, eine Bemessungsisolationsspannung von 690V und Abmessungen von 55x115x132 mm. Die Steuerung erfolgt über AC-betätigte Kontakte mit einer Schließzeit von 12 bis 18 ms und einer Ausschaltvermögens-Kapazität für anspruchsvolle Schaltzyklen. Es findet Anwendung beim Schalten von Motoren und elektrischen Lasten in der Automatisierungstechnik sowie im Schaltschrankbau. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer direkten Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 40A: Geeignet für Motoren bis 18,5kW bei 400V.
- Baugröße 2: Kompakte Bauweise mit 55mm Breite für platzsparende Montage.
- Spulenspannung 230VAC: Standardisierte Steuerspannung für einfache Integration in bestehende Systeme.
- Schaltvermögen 560A: Zuverlässiges Einschaltvermögen gemäß IEC/EN 60947.
- Anschlussquerschnitt: Hauptkontakte bis 35mm² für eine sichere Leitungsführung.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Industrieanlagen.
- Steuerung von Heizsystemen und elektrischen Lasten.
- Einsatz in der Fördertechnik und bei Aufzugsteuerungen.
- Automatisierung von Produktionsmaschinen im Schaltschrankbau.
Technische Details
| EAN | 9004840840193 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 240 V [P] | 13,5kW |
| 220 V [Ie] | 45A |
| 3-phasig 460 V 480 V | 30HP |
| AC-3 | – |
| AC-3 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 55A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| AC-3 415 V [P] | 24kW |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| Nennstrom | 40A |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 660 V 690 V [P] | 12kW |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 25A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 480V 60Hz 3phase (HP) | 25 |
| 500 V | 400A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 40A |
| Ausschaltvermögen | – |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| AC-4 500 V [P] | 11kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| 660 V 690 V | 250A |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 415 V [P] | 9,5kW |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 90A |
| Stromwärmeverluste | – |
| Offen bei 50 °C [Ith=Ie] | 57A |
| Hauptschaltglieder NO | 10g |
| Verlustleistung | 14,40W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 420A |
| AC-3 380 V 400 V [P] | 18,5kW |
| 50 Hz [Halten] (W) | 4,1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 14A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 40A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Gekapselt [Ith] | 45A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 540A |
| Elevator Control 240V 60Hz 3phase (A) | 28 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 125A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Offen bei 60 °C [Ith=Ie] | 50A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Elevator Control 240V 60Hz 3phase (HP) | 10 |
| AC-4 440 V [P] | 10kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 380 V 400 V [P] | 9kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| AC-3 440 V [P] | 25kW |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Nettogewicht | 0,87kg/Stk |
| Elevator Control 480V 60Hz 3phase (A) | 34 |
| 60 Hz [Halten] (W) | 4,1 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 40A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| 380 V 400 V | 400A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Innensechskant [Hauptkontakte] | 5mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-3 220 V 230 V [P] | 12,5kW |
| Nennstrom AC-3/400V | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 70A |
| Offen bei 40 °C [Ith=Ie] | 60A |
| Spulenspannung AC | 230V |
| Schalthäufigkeit, mechanisch AC-betätigt | 3600 Schaltspiele/h |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| BEST. NR. | LTD24033 |
| Hauptschaltglieder Schließer | 10g |
| 1-phasig 230 V 240 V | 7,50HP |
| Hersteller | Schrack |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 112A |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Hauptkontakte | 3 Schließer |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 50A |
| 50 Hz [Anzug] (VA) | 149 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| Elevator Control 600V 60Hz 3phase (HP) | 30 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| AC-3 500 V [P] | 28kW |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| Schutzart | IP00 |
| Elevator Control 600V 60Hz 3phase (A) | 32 |
| 110 V [Ie] | 50A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 40A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| FLA 480V 60Hz 3phase | 80A |
| 3-polig, bei Ith [60°] | 10,3W |
| AC-3 660 V 690 V [P] | 23kW |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| 60 V [Ie] | 50A |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Maximale Motorleistung General use | 63A |
| 3-phasig 230 V 240 V | 15HP |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| 220 V 230 V | 400A |
| AC-4 220 V 230 V [P] | 5kW |
| Type | Leistungsschütz |
| AC-4 240 V [P] | 5,5kW |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 40HP |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Bei Ie nach AC-3/400 V | 6,6W |
| Baugröße | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 560A |
| 50 Hz [Halten] (VA) | 16 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| LRA 480V 60Hz 3phase | 480A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| HLief-Artikel Nummer | 198002 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD24033– | EAN: 9004840840193 | Hersteller-Art.-Nr.: 198002
Downloads
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Schaltbild: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Diagramm: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
3D-Daten (.stp): Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Montageanleitung: Leistungsschütz, 18,5kW/400V/40A, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welcher Motorstrom ist für das Schrack Schütz LTD24033– bei 400V zulässig?
Das Schütz ist für einen Bemessungsbetriebsstrom von 40A im AC-3 Betrieb bei 400V ausgelegt. Damit können Drehstrommotoren mit einer Leistung von bis zu 18,5kW geschaltet werden.
Kann das Leistungsschütz LTD24033– direkt mit 230V AC angesteuert werden?
Ja, das Schütz verfügt über eine integrierte Steuerspule mit einer Bemessungsspannung von 230VAC. Dies ermöglicht eine direkte Ansteuerung über gängige 230V-Steuerstromkreise.
Welche Abmessungen hat das Leistungsschütz der Baugröße 2?
Das Gerät der Schrack ALEA II Serie hat eine Breite von 55 mm, eine Höhe von 115 mm und eine Einbautiefe von 132 mm. Diese Maße sind bei der Planung im Schaltschrank zu berücksichtigen.
Welche Leitungsquerschnitte können an die Hauptkontakte angeschlossen werden?
An die Hauptkontakte können feindrähtige Leiter mit Aderendhülse zwischen 0,75 mm² und 35 mm² angeschlossen werden. Bei mehrdrähtigen Leitern ist ein Bereich von 16 mm² bis 50 mm² zulässig.
