Description
Über dieses Produkt

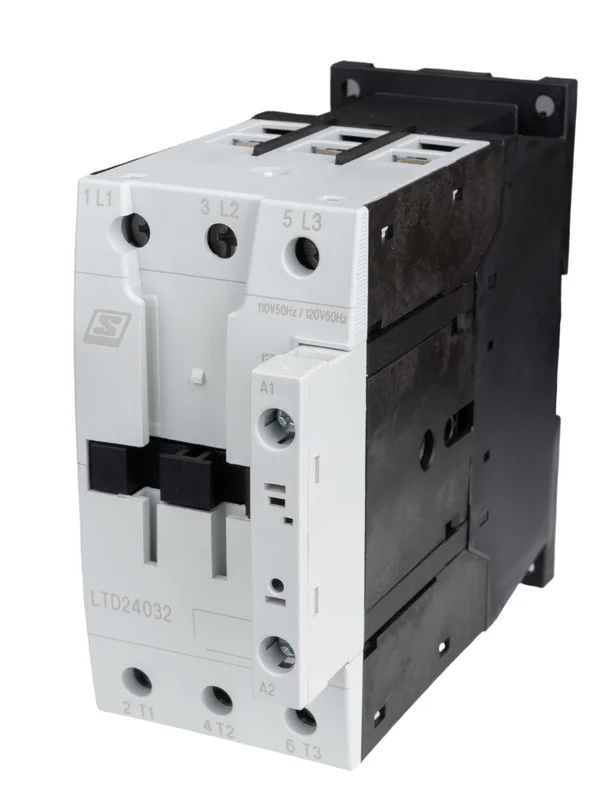

Das Schrack Leistungsschütz LTD24032– mit 18,5kW/400V/40A und 110VAC Spulenspannung ist ein 3-poliges Schütz der Baugröße 2 aus der Serie ALEA II. Das Gerät ist für einen Nennstrom von 40A ausgelegt und verfügt über eine Bemessungsisolationsspannung von 690V. Mit den Abmessungen 55x115x132 mm und einer mechanischen Lebensdauer von 10 Millionen Schaltspielen sorgt es für einen zuverlässigen Betrieb in der Schalttechnik. Dieses Schütz ist für die Motorsteuerung in industriellen Anlagen konzipiert. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen, sodass Sie das Leistungsschütz schnell bei TELA bestellen und in Ihr System integrieren können. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 40A bei 400V: Ermöglicht das Schalten von Motoren mit einer Leistung von bis zu 18,5kW.
- Spulenspannung 110VAC: Standardisierte Steuerspannung für eine einfache Anbindung in bestehende Steuerstromkreise.
- Baugröße 2: Kompakte Bauweise mit 55 mm Breite für eine platzsparende Montage auf der Hutschiene.
- Mechanische Lebensdauer 10.000.000 Schaltspiele: Gewährleistet hohe Beständigkeit bei hoher Schalthäufigkeit.
- Anschlussquerschnitt bis 35mm²: Flexibler Anschluss von Hauptkontakten durch großzügig dimensionierte Klemmen.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in industriellen Antriebssystemen.
- Integration in Steuerungen für Lüftungs- und Klimaanlagen.
- Schaltung von ohmschen Lasten und Beleuchtungskreisen in der Gebäude- und Anlagentechnik.
Technische Details
| EAN | 9004840840186 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 240 V [P] | 13,5kW |
| 220 V [Ie] | 45A |
| 3-phasig 460 V 480 V | 30HP |
| AC-3 | – |
| AC-3 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 55A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| AC-3 415 V [P] | 24kW |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| 60 Hz [Halten] (VA) | 19 |
| AC-4 | – |
| Nennstrom | 40A |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 660 V 690 V [P] | 12kW |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 25A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 480V 60Hz 3phase (HP) | 25 |
| 500 V | 400A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 40A |
| Ausschaltvermögen | – |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| AC-4 500 V [P] | 11kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| 660 V 690 V | 250A |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 415 V [P] | 9,5kW |
| Stromwärmeverluste | – |
| Offen bei 50 °C [Ith=Ie] | 57A |
| Hauptschaltglieder NO | 10g |
| Verlustleistung | 14,40W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| 50 Hz [Halten] (W) | 4,1 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 14A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 40A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Gekapselt [Ith] | 45A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Elevator Control 240V 60Hz 3phase (A) | 28 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 125A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Offen bei 60 °C [Ith=Ie] | 50A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| FLA 480V 60Hz 3phase | 65A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Elevator Control 240V 60Hz 3phase (HP) | 10 |
| AC-4 440 V [P] | 10kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 380 V 400 V [P] | 9kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| BEST. NR. | LTD24032 |
| AC-3 440 V [P] | 25kW |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Nettogewicht | 0,87kg/Stk |
| Elevator Control 480V 60Hz 3phase (A) | 34 |
| 60 Hz [Halten] (W) | 4,1 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 40A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| 380 V 400 V | 400A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-3 220 V 230 V [P] | 12,5kW |
| Nennstrom AC-3/400V | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Offen bei 40 °C [Ith=Ie] | 60A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| LRA 480V 60Hz 3phase | 390A |
| Hauptschaltglieder Schließer | 10g |
| 1-phasig 230 V 240 V | 7,50HP |
| Hersteller | Schrack |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 112A |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Hauptkontakte | 3 Schließer |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 50A |
| 50 Hz [Anzug] (VA) | 149 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| Elevator Control 600V 60Hz 3phase (HP) | 30 |
| HLief-Artikel Nummer | 198001 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 40A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| AC-3 500 V [P] | 28kW |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| 60 Hz [Anzug] (VA) | 178 |
| Bemessungsbetriebsspannung | 690V |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| Gewicht | -kg |
| Elevator Control 600V 60Hz 3phase (A) | 32 |
| 110 V [Ie] | 50A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 40A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| 3-polig, bei Ith [60°] | 10,3W |
| AC-3 660 V 690 V [P] | 23kW |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| 60 V [Ie] | 50A |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Maximale Motorleistung General use | 63A |
| 3-phasig 230 V 240 V | 15HP |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| 220 V 230 V | 400A |
| AC-4 220 V 230 V [P] | 5kW |
| Type | Leistungsschütz |
| AC-4 240 V [P] | 5,5kW |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 40HP |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Bei Ie nach AC-3/400 V | 6,6W |
| Baugröße | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 40A |
| Hilfsschaltglieder Schließer | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 560A |
| Spulenspannung AC | 110V |
| 50 Hz [Halten] (VA) | 16 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD24032– | EAN: 9004840840186 | Hersteller-Art.-Nr.: 198001
Downloads
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Schaltbild: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Diagramm: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Montageanleitung: Leistungsschütz, 18,5kW/400V/40A, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung kann das Schrack LTD24032– schalten?
Dieses Schrack Leistungsschütz ist für eine maximale Motorleistung von 18,5kW bei einer Spannung von 400V im AC-3 Betrieb ausgelegt. Es eignet sich damit optimal für Standard-Drehstrommotoren in industriellen Anwendungen.
Ist das Schütz LTD24032– für 110V Steuerspannung geeignet?
Ja, das Schütz verfügt über eine integrierte Spule für eine Steuerspannung von 110VAC. Es ist wichtig, die Steuerspannung der Spule mit Ihrem Steuerungssystem abzustimmen, um ein einwandfreies Anziehen und Abfallen des Schützes zu gewährleisten.
Welche Baugröße hat das Schütz und wie erfolgt der Anschluss?
Das Modell LTD24032– entspricht der Baugröße 2 und misst 55x115x132 mm. Die Hauptkontakte können mit Leitungen bis zu einem Querschnitt von 35 mm² angeschlossen werden, wobei ein PZ2-Kreuzschraubendreher oder ein passender Schlitzschraubendreher für die Montage verwendet wird.
Wo finde ich Zubehör für das ALEA II Leistungsschütz?
Für die Serie ALEA II bieten wir eine Vielzahl an Zubehörteilen wie Hilfsschalterblöcke und Zeitglieder an. Eine detaillierte Liste der kompatiblen Artikel, wie z.B. LTZ30001– oder LTZ3D420–, finden Sie in den technischen Details unter dem Punkt „Optionales Zubehör“.
