Über dieses Produkt

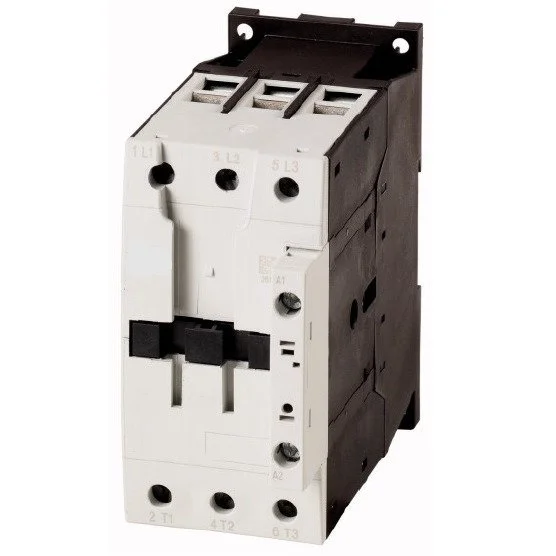

Das Schrack Leistungsschütz LTD24030– mit einer Nennleistung von 18,5 kW bei 400 V und einer Spulenspannung von 24 V AC ist ein 3-poliges Schaltelement der Baugröße 2. Das Gerät verfügt über einen Nennstrom von 40 A und ist mit einem Bemessungsstoßspannungsfestigkeit von 8000 V ausgelegt. Die Abmessungen betragen 55 x 115 x 132 mm bei einem Nettogewicht von 0,87 kg. Mit seiner hohen mechanischen Lebensdauer von 10.000.000 Schaltspielen eignet sich dieses Schütz zur zuverlässigen Ansteuerung von Motoren in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung über den TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung 24V AC: Ermöglicht die direkte Ansteuerung über gängige Steuerspannungen in der Automatisierungstechnik.
- Baugröße 2: Kompakte Bauform mit 55 mm Breite zur platzsparenden Montage auf Hutschiene.
- Nennstrom 40A (AC-3): Ausgelegt für das Schalten von Lasten bis 18,5 kW bei 400 V.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Gewährleistet eine hohe Schaltzyklenzahl in Daueranwendungen.
Anwendungsbereiche
- Schalten von Drehstrommotoren in industriellen Maschinensteuerungen.
- Einsatz in Heizungs- und Lüftungsanlagen für elektrische Luftheizungen.
- Integration in Steuerstromkreise für Aufzugsanlagen gemäß Elevator Control Ratings.
Technische Details
| EAN | 9004840840209 |
| AC-betätigt | 0,87 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Hilfsschaltglieder Öffner | 5g |
| AC-betätigt Öffnungszeit | 8 – 13 |
| AC-3 240 V [P] | 13,5kW |
| 220 V [Ie] | 45A |
| 3-phasig 460 V 480 V | 30HP |
| AC-3 | – |
| AC-3 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 55A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| AC-3 415 V [P] | 24kW |
| 480 V High Fault max. CB | 100A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| Nennstrom | 40A |
| Resistance Air Heating 600V 60Hz 3phase | 79A |
| AC-1 | – |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| AC-4 660 V 690 V [P] | 12kW |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 25A |
| AC-betätigt Schließzeit | 12 – 18 |
| Elevator Control 480V 60Hz 3phase (HP) | 25 |
| 500 V | 400A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 40A |
| Ausschaltvermögen | – |
| Resistance Air Heating 480V 60Hz 3phase | 79A |
| AC-4 500 V [P] | 11kW |
| DC-1 Bemessungsbetriebsstrom | – |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 35) | 2 x (0,75 – 25)mm² |
| 1-phasig 115 V 120 V | 3HP |
| Resistance Air Heating 347V 60Hz 1phase | 79A |
| 660 V 690 V | 250A |
| Basic Rating max. Fuse | 250A |
| 600 V High Fault SCCR (CB) | 30kA |
| Band [Lamellenzahl x Breite x Dicke] | 2 x (6 x 9 x 0,8)mm |
| HLief-Artikel Nummer | 198003 |
| EMV Störaussendung | nach EN 60947-1 |
| AC-4 415 V [P] | 9,5kW |
| Stromwärmeverluste | – |
| Offen bei 50 °C [Ith=Ie] | 57A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 14A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 14 – 1, double 14 – 2AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 40A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Gekapselt [Ith] | 45A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 74A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 79A |
| Abisolierlänge [Hauptkontakte] | 14mm |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| Elevator Control 240V 60Hz 3phase (A) | 28 |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 125A |
| 480 V High Fault max. Fuse | 250/150 Class JA |
| Offen bei 60 °C [Ith=Ie] | 50A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 50) | 2 x (16 – 35)mm² |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 79A |
| FLA 480V 60Hz 3phase | 65A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Elevator Control 240V 60Hz 3phase (HP) | 10 |
| AC-4 440 V [P] | 10kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 380 V 400 V [P] | 9kW |
| BxHxT mm | 55x115x132 |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| Basic Rating max. CB | 250A |
| Special Purpose Ratings | – |
| AC-3 440 V [P] | 25kW |
| AC-4 Bemessungsbetriebsstrom | – |
| Impedanz pro Pol | 1,9mΩ |
| Nettogewicht | 0,87kg/Stk |
| Elevator Control 480V 60Hz 3phase (A) | 34 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 40A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| 380 V 400 V | 400A |
| Hilfsschaltglieder Schließer | 7g |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Resistance Air Heating 277V 60Hz 1phase | 79A |
| AC-3 220 V 230 V [P] | 12,5kW |
| BEST. NR. | LTD24030 |
| Nennstrom AC-3/400V | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Offen bei 40 °C [Ith=Ie] | 60A |
| Verlustleistung | 10,30W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| 600 V High Fault max. Fuse | 250/150 Class JA |
| Zwischen den Kontakten | 440VAC |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 74A |
| LRA 480V 60Hz 3phase | 390A |
| Hauptschaltglieder Schließer | 10g |
| 1-phasig 230 V 240 V | 7,50HP |
| Hersteller | Schrack |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 80A |
| Optionales Zubehör | LTZ30001–; LTZ30002–; LTZ30003–; LTZ30004–; LTZ2W001–; LTZ2W002–; LTZ10005–; LTZ3D420–; LTZ3D411–; LTZ3D402–; LTZ3D140–; LTZ3D131–; LTZ3D122–; LTZ3D113–; LTZ3D104–; LTZ3D711–; LTZ3D811–; |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 112A |
| Approbierte Leistungsdaten | – |
| Anzugsdrehmoment [Hauptkontakte] | 3,30Nm |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Hauptkontakte | 3 Schließer |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 50A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 74A |
| Zwischen Spule und Kontakten | 440VAC |
| Basic Rating SCCR | 10kA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Schutzart | IP00 |
| HxBxT mm | 115x55x132 |
| Elevator Control 600V 60Hz 3phase (HP) | 30 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| AC-3 500 V [P] | 28kW |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| 600 V High Fault max. CB | 250A |
| Schaltvermögen | -kA |
| 600 V High Fault max. CB | 250A |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 16)mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| VE | 25Stk |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| Gewicht | -kg |
| Elevator Control 600V 60Hz 3phase (A) | 32 |
| 110 V [Ie] | 50A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 40A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 79A |
| 3-polig, bei Ith [60°] | 10,3W |
| AC-3 660 V 690 V [P] | 23kW |
| Short Circuit Current Rating | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 79A |
| 60 V [Ie] | 50A |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Maximale Motorleistung General use | 63A |
| 3-phasig 230 V 240 V | 15HP |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| 220 V 230 V | 400A |
| AC-4 220 V 230 V [P] | 5kW |
| Type | Leistungsschütz |
| AC-4 240 V [P] | 5,5kW |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 74A |
| Einschaltdauer | 100% ED |
| 3-phasig 575 V 600 V | 40HP |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Bei Ie nach AC-3/400 V | 6,6W |
| Baugröße | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 40A |
| Hilfsschaltglieder Schließer | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 560A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD24030– | EAN: 9004840840209 | Hersteller-Art.-Nr.: 198003
Downloads
Foto: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Maßbild: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Schaltbild: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Diagramm: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
3D-Daten (.stp): Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Montageanleitung: Leistungsschütz, 18,5kW/400V/40A, Spule 24VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung schaltet das Schrack Schütz LTD24030– bei 400V?
Das Schrack Leistungsschütz LTD24030– ist für eine Nennleistung von 18,5 kW bei 400 V im Betrieb nach AC-3 ausgelegt. Es eignet sich damit für den zuverlässigen Einsatz in Drehstrommotoren dieser Leistungsklasse.
Kann das LTD24030– Schütz mit 24V Wechselspannung angesteuert werden?
Ja, das Schütz verfügt über eine Spule für 24 V AC. Die Spannungssicherheit für den Anzug der Spule liegt bei 0,8 bis 1,1-facher Uc, was eine stabile Betätigung im 24-V-Steuerkreis ermöglicht.
Welche Baugröße hat dieses 3-polige Leistungsschütz von Schrack?
Dieses Modell gehört zur Baugröße 2 innerhalb der ALEA II Serie. Die kompakten Außenmaße betragen 55 mm in der Breite, 115 mm in der Höhe und 132 mm in der Tiefe.
Welcher Anschlussquerschnitt ist für die Hauptkontakte am Schütz zulässig?
Die Hauptkontakte des Schützes unterstützen bei feindrähtiger Ausführung mit Aderendhülse einen Querschnitt von 1 x (0,75 – 35) mm² bzw. 2 x (0,75 – 25) mm². Für die Montage empfiehlt sich ein Anzugsdrehmoment von 3,3 Nm.
