Über dieses Produkt
Das Schrack Leistungsschütz LTD13825– ist ein leistungsstarkes 3-poliges Schaltgerät für Motoren mit einer Leistung von 18,5 kW bei 400 V und einem Nennstrom von 38 A. Dieses Modell der Baugröße 1 ist mit einer 24V DC Spule sowie einem integrierten Öffner-Hilfskontakt ausgestattet. Mit einem Nettogewicht von 0,53 kg und kompakten Abmessungen von 85x45x97 mm lässt es sich effizient in Schaltschränken montieren. Die Schockfestigkeit und die robuste Auslegung nach Schutzart IP00 gewährleisten eine zuverlässige Funktion in anspruchsvollen Industrieumgebungen. Dieses Leistungsschütz für den Motorbetrieb ist innerhalb von 1 bis 3 Werktagen versandbereit und kann bequem bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 1: Kompakte Bauweise ermöglicht platzsparende Montage auf engstem Raum.
- 24V DC Spule: Energieeffiziente Ansteuerung mit 0,90 W Halteleistung.
- Integrierter Hilfskontakt: 1 Öffner für die Rückmeldung oder Steuerung von Folgeprozessen.
- Nennstrom 38A: Ausgelegt für anspruchsvolle Schaltaufgaben bei AC-3 Lasten bis 18,5 kW.
Anwendungsbereiche
- Schalten von Drehstrommotoren in industriellen Anlagen.
- Steuerung von Heizsystemen und elektrischen Belastungslasten.
- Integration in Motorstarterkombinationen und Schaltanlagen.
Technische Details
| EAN | 9004840840445 |
| der Spule im kalten Zustand und 1,0 x Us | – |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| DC-betätigt [Halten] | 0,90W |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| DC-betätigt Öffnungszeit | 30ms |
| AC-3 Bemessungsbetriebsstrom | – |
| DC-betätigt | 0,53 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 38A |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| AC-3 220 V 230 V [P] | 11kW |
| Offen bei 40 °C [Ith=Ie] | 45A |
| Bei Ie nach AC-3/400 V | 9,3W |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Elevator Control 600V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 38A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| Nennstrom AC-3/400V | 38A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| BEST. NR. | LTD13825 |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| AC-3 660 V 690 V [P] | 21kW |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 22,5A |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 38A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 440 V [P] | 21kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 38A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 38A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 38A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| Impedanz pro Pol | 2,7mΩ |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Verlustleistung | 11,20W |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Nettogewicht | 0,53kg/Stk |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| HLief-Artikel Nummer | 198027 |
| General Use DC (A) | 1 |
| DC-betätigt Schließzeit | 47ms |
| Nennstrom | 38A |
| AC-3 240 V [P] | 12kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| AC-3 500 V [P] | 24kW |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| DC-betätigt [Anzug] | 12W |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| Short Circuit Current Rating | – |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| AC-3 415 V [P] | 20kW |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| 220 V 230 V | 320A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| 3-phasig 575 V 600 V | 25HP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD13825– | EAN: 9004840840445 | Hersteller-Art.-Nr.: 198027
Downloads

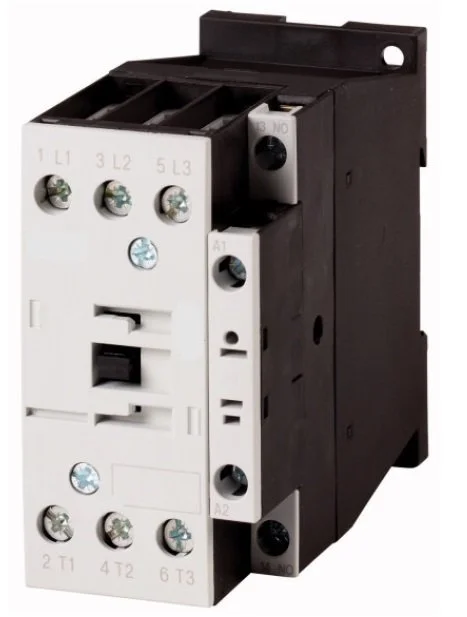

Foto: Leistungsschütz, 18,5kW/400V/38A, 1 Öffner, Spule 24VDC
