Description
Über dieses Produkt

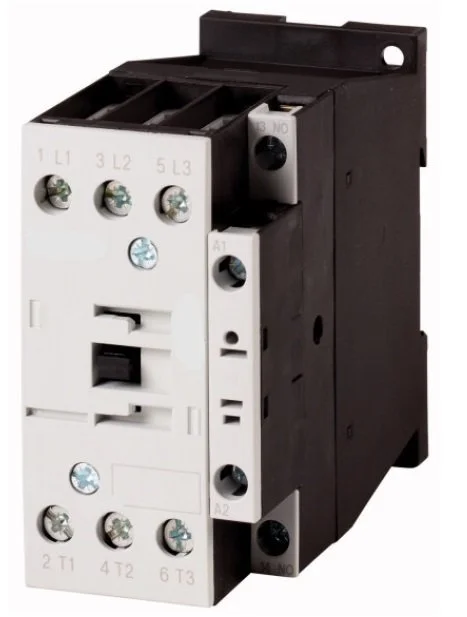

Das Leistungsschütz von Schrack mit 18,5 kW Motorleistung bei 400 V und 38 A Nennstrom ist für den industriellen Einsatz konzipiert. Das 3-polige Gerät der Baugröße 1 verfügt über eine 230 V AC Betätigungsspule sowie einen integrierten Hilfskontakt (1 Schließer). Mit Abmessungen von 85 x 45 x 97 mm ermöglicht es eine platzsparende Montage in Schaltanlagen. Das Schütz erfüllt die Anforderungen nach IEC-Normen und ist auf eine mechanische Lebensdauer von 10 Millionen Schaltspielen ausgelegt. Es eignet sich speziell zum Schalten von Drehstrommotoren und elektrischen Verbrauchern in anspruchsvollen Umgebungen. Die Lieferzeit beträgt 1 bis 3 Werktage. Dieses Schütz LTD13813– können Sie bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 38A: Ausgelegt für hohe Schaltlasten bei AC-3 Betrieb
- Spulenspannung 230V AC: Standardisierte Steuerspannung für einfache Integration
- Integrierter Hilfskontakt: 1 Schließer-Hilfsschaltglied für Rückmeldungen oder Steuerungsaufgaben
- Baugröße 1: Kompakte Bauweise mit 45 mm Breite für hohe Packungsdichte im Schaltschrank
- Schaltfrequenz: Ermöglicht bis zu 5000 mechanische Schaltspiele pro Stunde
Anwendungsbereiche
- Direktes Schalten von 3-phasigen Drehstrommotoren
- Steuerung von Heizsystemen und elektrischen Lasten
- Einsatz in industriellen Schaltanlagen und Steuerungen
- Schaltung von Beleuchtungsanlagen und Transformatoren
Technische Details
| EAN | 9004840840674 |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| HLief-Artikel Nummer | 198050 |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 38A |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| AC-3 220 V 230 V [P] | 11kW |
| Offen bei 40 °C [Ith=Ie] | 45A |
| Bei Ie nach AC-3/400 V | 9,3W |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Elevator Control 600V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 38A |
| Nennstrom AC-3/400V | 38A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| AC-3 660 V 690 V [P] | 21kW |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 22,5A |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 38A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 440 V [P] | 21kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 38A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 38A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| 50 Hz [Anzug] (VA) | 52 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 38A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| Impedanz pro Pol | 2,7mΩ |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| AC-betätigt | 0,43 |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| General Use DC (A) | 1 |
| Nennstrom | 38A |
| AC-3 240 V [P] | 12kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| BEST. NR. | LTD13813 |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Verlustleistung | 12,40W |
| 60 Hz [Halten] (W) | 2,1 |
| AC-3 500 V [P] | 24kW |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| Short Circuit Current Rating | – |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| AC-3 415 V [P] | 20kW |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 220 V 230 V | 320A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 575 V 600 V | 25HP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD13813– | EAN: 9004840840674 | Hersteller-Art.-Nr.: 198050
Downloads
Foto: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Maßbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Maßbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Schaltbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Diagramm: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
3D-Daten (.stp): Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Montageanleitung: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche maximale Motorleistung kann das Leistungsschütz LTD13813– bei 400 V schalten?
Das Schütz von Schrack ist für eine Bemessungsbetriebsleistung von 18,5 kW bei einer Spannung von 400 V im AC-3 Betrieb ausgelegt. Es eignet sich damit für Standard-Drehstrommotoren dieser Leistungsklasse.
Welche Spulenspannung wird für das Schütz benötigt?
Dieses Schütz der Serie ALEA II LTD benötigt eine Steuerspannung von 230 V AC für die Betätigung der Spule. Achten Sie bei der Planung der Steuerung darauf, dass Ihre Steuerspannung diesem Wert entspricht.
Wie viele Hilfskontakte sind bei diesem Modell bereits vorhanden?
Das Leistungsschütz Schrack LTD13813– ist werkseitig mit einem integrierten Hilfskontakt in Form eines Schließers ausgestattet. Dies ermöglicht eine einfache Einbindung in Steuerstromkreise ohne zusätzliche Aufsteckmodule.
Kann das Leistungsschütz für Motoren mit 25 HP bei 600 V verwendet werden?
Ja, das Modell ist für Anwendungen mit 25 HP bei 575 V bis 600 V spezifiziert. Es erfüllt somit auch internationale Anforderungen für nordamerikanische Motoranwendungen.
