Über dieses Produkt

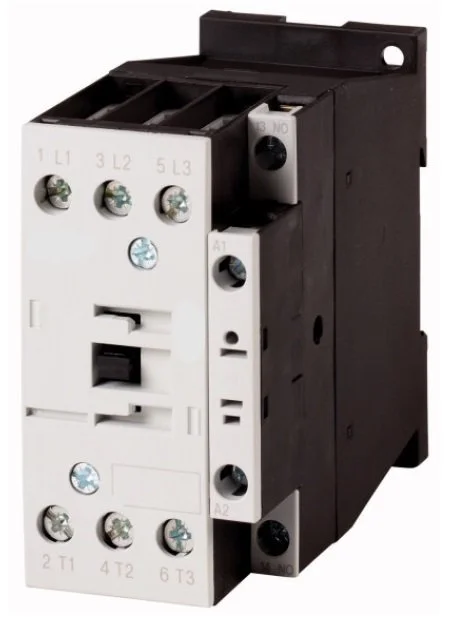

Das Schrack Leistungsschütz LTD13812– mit 18,5kW bei 400V ist ein 3-poliges Schaltelement der Baugröße 1, das speziell für den Motorbetrieb konzipiert wurde. Es arbeitet mit einer Spulenspannung von 110VAC und ist mit einem integrierten Hilfskontakt (1 Schließer) ausgestattet. Die kompakten Abmessungen von 85x45x97 mm ermöglichen eine platzsparende Montage in Schaltschränken und Verteilern. Mit einem Nennstrom von 38A bietet dieses Modell der Serie ALEA II eine zuverlässige Lösung für industrielle Steuerungsaufgaben. Das Schütz ist innerhalb von 1 bis 3 Werktagen versandfertig und kann unkompliziert bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 18,5kW bei 400V: Geeignet für leistungsstarke Motoren.
- Baugröße 1: Kompakte Bauweise für effiziente Platznutzung im Schaltschrank.
- Integrierter Hilfskontakt: 1 Schließer für erweiterte Steuerungs- und Rückmeldefunktionen.
- Spulenspannung 110VAC: Kompatibel mit gängigen Steuerungssystemen.
- Nennstrom 38A: Ausgelegt für anspruchsvolle Schaltlasten im Dauerbetrieb.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in industriellen Anlagen.
- Schalten von Pumpen und Lüftern in der Gebäudetechnik.
- Automatisierungstechnik zur Ansteuerung von Aktoren.
Technische Details
| EAN | 9004840840667 |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| BEST. NR. | LTD13812 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 38A |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| AC-3 220 V 230 V [P] | 11kW |
| Offen bei 40 °C [Ith=Ie] | 45A |
| Bei Ie nach AC-3/400 V | 9,3W |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Elevator Control 600V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| AC-3 380 V 400 V [P] | 18,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 38A |
| Nennstrom AC-3/400V | 38A |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| AC-3 660 V 690 V [P] | 21kW |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 22,5A |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 38A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 440 V [P] | 21kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 38A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 38A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| 50 Hz [Anzug] (VA) | 52 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 38A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| Impedanz pro Pol | 2,7mΩ |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| AC-betätigt | 0,43 |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| General Use DC (A) | 1 |
| Nennstrom | 38A |
| AC-3 240 V [P] | 12kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| HLief-Artikel Nummer | 198049 |
| Hilfsschalter | – |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Verlustleistung | 12,40W |
| 60 Hz [Halten] (W) | 2,1 |
| AC-3 500 V [P] | 24kW |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| Short Circuit Current Rating | – |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| AC-3 415 V [P] | 20kW |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 220 V 230 V | 320A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 575 V 600 V | 25HP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD13812– | EAN: 9004840840667 | Hersteller-Art.-Nr.: 198049
Downloads
Foto: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Schaltbild: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Diagramm: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Montageanleitung: Leistungsschütz, 18,5kW/400V/38A, 1 Schließer, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack Leistungsschütz LTD13812– verwendet?
Dieses 3-polige Leistungsschütz der Serie ALEA II ist für das Schalten von Motoren mit einer Leistung von bis zu 18,5 kW bei 400V ausgelegt. Es wird typischerweise in industriellen Steuerungsanlagen eingesetzt, um Motoren zuverlässig ein- und auszuschalten.
Welche Spulenspannung benötigt das Schütz LTD13812–?
Das Schütz ist für eine Spulenspannung von 110V AC (Wechselstrom) ausgelegt. Stellen Sie sicher, dass Ihre Steuerspannung diesem Wert entspricht, um einen korrekten Betrieb zu gewährleisten.
Wie viele Hilfskontakte sind in diesem Schütz bereits integriert?
Das Leistungsschütz LTD13812– verfügt über einen integrierten Hilfskontakt als Schließer. Dieser kann für Rückmeldezwecke oder zur Erweiterung der Steuerungslogik verwendet werden.
Welche Abmessungen hat das Leistungsschütz für die Montage?
Das Gerät hat die Abmessungen 85x45x97 mm. Durch seine Baugröße 1 ist es kompakt gestaltet und lässt sich somit platzsparend in standardisierte Schaltanlagen einbauen.
