Das Schrack Leistungsschütz 15kW/400V/32A der Serie ALEA II ist ein 3-poliges Schaltelement, ausgestattet mit einem Öffner-Hilfskontakt und einer 230VAC Spule. Mit einer Baugröße von 1 (45x85x97 mm) und einem Nennstrom von 32A (AC-3/400V) bietet es eine präzise Steuerung von Motoranwendungen. Die Bemessungsisolationsspannung beträgt 690V bei einer Verlustleistung von 12,40 W. Dieses Modell ist für eine Schalthäufigkeit von bis zu 5000 Schaltspielen pro Stunde ausgelegt und verfügt über eine mechanische Lebensdauer von 10.000.000 Schaltspielen. Das Schütz eignet sich für den Einsatz in industriellen Steuerungen, Lüftungsanlagen und zur Motorsteuerung. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 32A bei 400V (AC-3) – für zuverlässiges Schalten von Motoren.
- Spulenspannung: 230VAC – kompatibel mit Standard-Steuerspannungen.
- Hilfskontakt: 1 Öffner – ermöglicht einfache Rückmeldung im Schaltkreis.
- Baugröße 1: 45x85x97 mm – platzsparende Montage auf Hutschienen.
- Mechanische Lebensdauer: 10 Millionen Schaltspiele – für lange Haltbarkeit im Dauerbetrieb.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren.
- Steuerung von Heiz- und Belüftungssystemen.
- Einsatz in der Schaltschranktechnik zur Automatisierung.
- Integration in Pumpensteuerungen.
Technische Details
| EAN | 9004840840643 |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nennstrom AC-3/400V | 32A |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| HLief-Artikel Nummer | 198047 |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| AC-3 415 V [P] | 19kW |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| Offen bei 40 °C [Ith=Ie] | 45A |
| BEST. NR. | LTD13223 |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 18A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 32A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 32A |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 380 V 400 V [P] | 15kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 32A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| 50 Hz [Anzug] (VA) | 52 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Nennstrom | 32A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| Maximale Motorleistung 3-phasig | – |
| Spulenspannung AC | 230V |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| AC-3 440 V [P] | 20kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 32A |
| Impedanz pro Pol | 2,7mΩ |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 32A |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| AC-betätigt | 0,43 |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| General Use DC (A) | 1 |
| AC-3 660 V 690 V [P] | 17kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| AC-3 500 V [P] | 23kW |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Verlustleistung | 12,40W |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| AC-3 240 V [P] | 11kW |
| Short Circuit Current Rating | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 32A |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| AC-3 220 V 230 V [P] | 10kW |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2,2Nm |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Bei Ie nach AC-3/400 V | 6,6W |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 220 V 230 V | 320A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 575 V 600 V | 25HP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD13223– | EAN: 9004840840643 | Hersteller-Art.-Nr.: 198047
Downloads

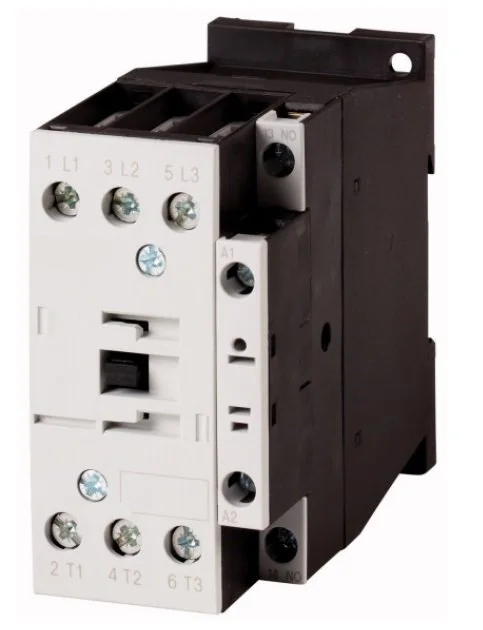

Foto: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 230VAC
