Description
Über dieses Produkt

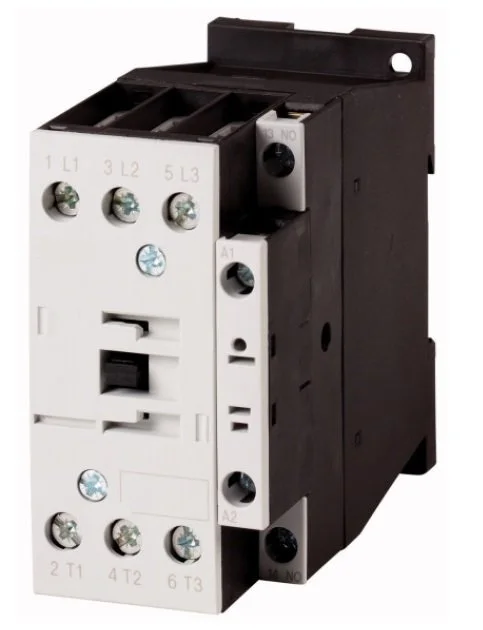

Das Leistungsschütz LTD13222– von Schrack ist für eine Nennleistung von 15kW bei 400V und einen Nennstrom von 32A ausgelegt. Das 3-polige Gerät der Baugröße 1 verfügt über eine Steuerspannung von 110VAC sowie einen integrierten Hilfskontakt als Öffner. Mit den Abmessungen von 85x45x97mm und einem Gewicht von 0,43kg lässt sich das Schütz platzsparend in Schaltschränken montieren. Es arbeitet mit einer Umgebungstemperatur von -25 bis +60°C und einer Schalthäufigkeit von bis zu 5000 Schaltspielen pro Stunde. Der Einsatz erfolgt primär in der industriellen Antriebstechnik zum Schalten von Motoren oder als Komponente in der Haustechnik. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 32A: Ausreichende Kapazität für Standard-Motoranwendungen.
- Spulenspannung 110VAC: Spezifische Steuerung für Anlagen mit entsprechender Wechselspannung.
- 1 Öffner-Hilfskontakt: Ermöglicht die Rückmeldung des Schaltzustands an das Leitsystem.
- Baugröße 1: Kompakte Bauweise mit 45mm Breite für eine einfache Montage auf der Hutschiene.
- Mechanische Lebensdauer 10 Mio. Schaltspiele: Hohe Zuverlässigkeit im Dauerbetrieb.
Anwendungsbereiche
- Steuerung von Drehstrommotoren in Produktionsanlagen.
- Schaltung von Beleuchtungssystemen wie Entladungslampen.
- Installation in Heizungs- und Lüftungssystemen.
- Integration in Aufzugsteuerungen zur Motoransteuerung.
Technische Details
| EAN | 9004840840636 |
| AC-4 660 V 690 V [P] | 10kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nennstrom AC-3/400V | 32A |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 600 V High Fault max. Fuse | 125/125 Class JA |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 500 V | 320A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| FLA 480V 60Hz 3phase | 32A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| AC-4 500 V [P] | 9kW |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Elevator Control 600V 60Hz 3phase (A) | 22 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| AC-3 415 V [P] | 19kW |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 63A |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| Offen bei 40 °C [Ith=Ie] | 45A |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 18A |
| Elevator Control 600V 60Hz 3phase (HP) | 20 |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Elevator Control 240V 60Hz 3phase (HP) | 7,50 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 32A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 32A |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| Elevator Control 200V 60Hz 3phase (A) | 25,30 |
| Hilfsschaltglieder Öffner | 3,5g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 15A |
| Special Purpose Ratings | – |
| AC-4 415 V [P] | 7,5kW |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 380 V 400 V [P] | 15kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 32A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| AC-4 440 V [P] | 8kW |
| 50 Hz [Anzug] (VA) | 52 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15A |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Nennstrom | 32A |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| Elevator Control 200V 60Hz 3phase (HP) | 7,50 |
| HLief-Artikel Nummer | 198046 |
| Maximale Motorleistung 3-phasig | – |
| BEST. NR. | LTD13222 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15A |
| AC-3 440 V [P] | 20kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 32A |
| Impedanz pro Pol | 2,7mΩ |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 32A |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| AC-betätigt | 0,43 |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 63A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Elevator Control 480V 60Hz 3phase (A) | 27 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| LRA 480V 60Hz 3phase | 192A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| AC-4 240 V [P] | 4,5kW |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| 380 V 400 V | 320A |
| 3-phasig 460 V 480 V | 20HP |
| General Use DC (A) | 1 |
| AC-3 660 V 690 V [P] | 17kW |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| AC-4 380 V 400 V [P] | 7kW |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| AC-3 500 V [P] | 23kW |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| AC-4 220 V 230 V [P] | 4kW |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15A |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Verlustleistung | 12,40W |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| 3-polig, bei Ith [60°] | 10,3W |
| AC-3 240 V [P] | 11kW |
| Short Circuit Current Rating | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 32A |
| 3-phasig 200 V 208 V | 10HP |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| AC-3 220 V 230 V [P] | 10kW |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Elevator Control 480V 60Hz 3phase (HP) | 20 |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Elevator Control 240V 60Hz 3phase (A) | 22 |
| Einschaltdauer | 100% ED |
| 660 V 690 V | 180A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 125A |
| Bei Ie nach AC-3/400 V | 6,6W |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 384A |
| Werkzeug [Hilfskontakte] | – |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 220 V 230 V | 320A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| 3-phasig 575 V 600 V | 25HP |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD13222– | EAN: 9004840840636 | Hersteller-Art.-Nr.: 198046
Downloads
Foto: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Maßbild: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Maßbild: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Schaltbild: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Diagramm: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Montageanleitung: Leistungsschütz, 15kW/400V/32A, 1 Öffner, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung unterstützt das Schütz LTD13222–?
Dieses Schütz ist für eine Nennleistung von 15kW bei einer Betriebsspannung von 400V ausgelegt. Es eignet sich damit für den Einsatz in Motorkreisen innerhalb dieser Leistungsklasse.
Welche Spulenspannung benötigt dieses Modell?
Das Leistungsschütz Schrack LTD13222– wird mit einer Spulenspannung von 110VAC betrieben. Achten Sie bei der Planung der Steuerspannung in Ihrem Schaltschrank auf die Einhaltung dieser Vorgabe.
Wie viele Hilfskontakte sind integriert?
Im Lieferumfang des Schützes ist ein Hilfskontakt als Öffner (NC) enthalten. Dieser kann zur Überwachung des Schaltzustands oder für logische Verknüpfungen in der Steuerung genutzt werden.
Ist das Leistungsschütz für 32A Anwendungen geeignet?
Ja, das Schütz ist für einen Nennstrom von 32A gemäß AC-3 bei 400V spezifiziert. Es ist somit für standardisierte industrielle Anwendungen zum Schalten von 3-phasigen Motoren konzipiert.
