Das Leistungsschütz von Schrack mit 11kW/400V/25A und einer 110VAC Spule ist ein elektromechanisches Schütz der Serie ALEA II für den zuverlässigen Einsatz in der Motorensteuerung. Das Gerät der Baugröße 1 verfügt über einen integrierten Hilfskontakt (1 Öffner) und ist für eine Bemessungsbetriebsspannung von bis zu 690V ausgelegt. Mit kompakten Abmessungen von 85x45x97 mm und einer robusten Bauweise gewährleistet es eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Dieses Schütz steuert 3-phasige Motoren und schaltet elektrische Verbraucher effizient in industriellen oder gewerblichen Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 25A (AC-3/400V) — sicherer Betrieb für Motoren bis 11kW.
- Hilfskontakt: 1 Öffner — ermöglicht die einfache Integration in Steuerungsschaltungen.
- Spulenspannung: 110VAC — passend für gängige Wechselstrom-Steuerspannungen.
- Kompakte Baugröße 1: 45mm Breite — platzsparende Montage auf der Hutschiene.
- Mechanische Lebensdauer: 10.000.000 Schaltspiele — hohe Zuverlässigkeit im Dauerbetrieb.
Anwendungsbereiche
- Steuerung von 3-phasigen Elektromotoren in Maschinenanlagen.
- Schaltung von Heizungssystemen oder Beleuchtungsanlagen.
- Einsatz in der industriellen Automatisierungstechnik.
Technische Details
| EAN | 9004840840575 |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| AC-4 Bemessungsbetriebsleistung | – |
| Maximale Motorleistung 1-phasig | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| AC-4 | – |
| Nennstrom AC-3/400V | 25A |
| AC-1 | – |
| AC-4 240 V [P] | 4kW |
| Nennstrom | 25A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 600V 60Hz 3phase (A) | 17 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 13A |
| Hilfsschaltglieder NC | 5g |
| Elevator Control 480V 60Hz 3phase (HP) | 10 |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Elevator Control 480V 60Hz 3phase (A) | 14 |
| 1-phasig 115 V 120 V | 2HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| 660 V 690 V | 150A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-4 660 V 690 V [P] | 8,5kW |
| 600 V High Fault SCCR (CB) | 10/22kA |
| AC-4 220 V 230 V [P] | 3,5kW |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 415 V [P] | 14,5kW |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| Offen bei 40 °C [Ith=Ie] | 45A |
| AC-4 500 V [P] | 8kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 13A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| AC-3 380 V 400 V [P] | 11kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 13A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 13A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 100A |
| AC-3 440 V [P] | 15,5kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Lichtbogenzeit | 10ms |
| 3-polig, bei Ith [60°] | 10,8W |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 25A |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 15A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 350A |
| Hilfskontakte | 1 Öffner |
| 3-phasig 200 V 208 V | 7,50HP |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 13A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| Verlustleistung | 12,90W |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 380 V 400 V [P] | 6kW |
| AC-3 660 V 690 V [P] | 14kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| AC-3 240 V [P] | 8,5kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| 50 Hz [Anzug] (VA) | 52 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| 3-phasig 575 V 600 V | 20HP |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| Maximale Motorleistung 3-phasig | – |
| Elevator Control 240V 60Hz 3phase (A) | 15,20 |
| 380 V 400 V | 250A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Impedanz pro Pol | 2,7mΩ |
| Elevator Control 600V 60Hz 3phase (HP) | 15 |
| Elevator Control 240V 60Hz 3phase (HP) | 5 |
| Zwischen den Kontakten | 440VAC |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 10A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-betätigt | 0,43 |
| AC-4 440 V [P] | 7kW |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-3 220 V 230 V [P] | 7,5kW |
| Bei Ie nach AC-3/400 V | 4,2W |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| General Use DC (A) | 1 |
| 220 V 230 V | 250A |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| HLief-Artikel Nummer | 198040 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 600 V High Fault max. Fuse | 125/100 Class JA |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| LRA 480V 60Hz 3phase | 150A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| BEST. NR. | LTD12522 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 17,5kW |
| General Use AC (V) | 600 |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Gewicht | -kg |
| Basic Rating SCCR | 5kA |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| AC-4 415 V [P] | 6,5kW |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 13A |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| 3-phasig 460 V 480 V | 15HP |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 500 V | 250A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD12522– | EAN: 9004840840575 | Hersteller-Art.-Nr.: 198040
Downloads

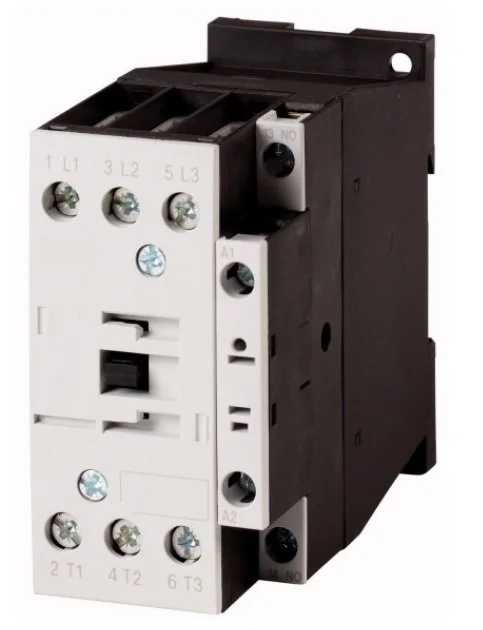

Foto: Leistungsschütz, 11kW/400V/25A, 1 Öffner, Spule 110VAC
