Über dieses Produkt
Das Leistungsschütz von Schrack für 11kW/400V bei 25A ist für zuverlässige Schaltvorgänge in elektromechanischen Anlagen konzipiert. Dieses Schütz der Baugröße 1 verfügt über eine Spulenspannung von 110VAC sowie einen integrierten Hilfskontakt (1 Schließer) und weist eine Bemessungsisolationsspannung von 690V auf. Mit einem Nettogewicht von 0,43 kg und kompakten Abmessungen von 85x45x97 mm lässt es sich platzsparend in Schaltschränke integrieren. Der Einsatzbereich umfasst primär das Schalten von 3-poligen Motoren innerhalb der Serie ALEA II. Die Lieferzeit beträgt 1 bis 3 Werktage. Das Leistungsschütz LTD12512– ist bei TELA verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom: 25A für den Betrieb unter AC-3 Bedingungen bei 400V.
- Spulenspannung: 110VAC für eine stabile Ansteuerung der Schaltkontakte.
- Baugröße 1: Kompakte Bauweise (45 mm Breite) für effiziente Schaltschrankbelegung.
- Integrierter Hilfskontakt: 1 Schließer für eine direkte Rückmeldung oder Signalisierung.
- Mechanische Lebensdauer: 10.000.000 Schaltspiele für eine hohe Anlagenverfügbarkeit.
Anwendungsbereiche
- Steuerung von 3-phasigen Motoren in industriellen Anlagen.
- Einsatz in Maschinensteuerungen der Serie ALEA II.
- Anschluss und Schaltung von Laststromkreisen in der Gebäudetechnik.
Technische Details
| EAN | 9004840840544 |
| Bemessungsisolationsspannung [Ui] | 690V |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| BEST. NR. | LTD12512 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| 60 V [Ie] | 40A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 25A |
| AC-4 | – |
| Nennstrom AC-3/400V | 25A |
| AC-1 | – |
| AC-4 240 V [P] | 4kW |
| Nennstrom | 25A |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 600V 60Hz 3phase (A) | 17 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 13A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Elevator Control 480V 60Hz 3phase (HP) | 10 |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Elevator Control 480V 60Hz 3phase (A) | 14 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Offen bei 55 °C [Ith=Ie] | 42A |
| Anschlussschraube [Hauptkontakte] | M5 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 90A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| 660 V 690 V | 150A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-4 660 V 690 V [P] | 8,5kW |
| 600 V High Fault SCCR (CB) | 10/22kA |
| AC-4 220 V 230 V [P] | 3,5kW |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 415 V [P] | 14,5kW |
| General Use AC (A) | 10 |
| Offen bei 60 °C [Ith=Ie] | 40A |
| 600 V High Fault max. CB | 50/32A |
| Offen bei 40 °C [Ith=Ie] | 45A |
| AC-4 500 V [P] | 8kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 13A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 25A |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| AC-3 380 V 400 V [P] | 11kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 13A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 25A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 13A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 100A |
| AC-3 440 V [P] | 15,5kW |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| 3-polig, bei Ith [60°] | 10,8W |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 25A |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 15A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| HLief-Artikel Nummer | 198037 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 25A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 350A |
| 3-phasig 200 V 208 V | 7,50HP |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 13A |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| 220 V [Ie] | 40A |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| Verlustleistung | 12,90W |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 380 V 400 V [P] | 6kW |
| AC-3 660 V 690 V [P] | 14kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| AC-3 240 V [P] | 8,5kW |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| 50 Hz [Anzug] (VA) | 52 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-betätigt Schließzeit | 16 – 22 |
| 3-phasig 575 V 600 V | 20HP |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 50 °C [Ith=Ie] | 43A |
| Maximale Motorleistung 3-phasig | – |
| Elevator Control 240V 60Hz 3phase (A) | 15,20 |
| 380 V 400 V | 250A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Impedanz pro Pol | 2,7mΩ |
| Elevator Control 600V 60Hz 3phase (HP) | 15 |
| Elevator Control 240V 60Hz 3phase (HP) | 5 |
| Zwischen den Kontakten | 440VAC |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 10A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-betätigt | 0,43 |
| AC-4 440 V [P] | 7kW |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-3 220 V 230 V [P] | 7,5kW |
| Bei Ie nach AC-3/400 V | 4,2W |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 100A |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| General Use DC (A) | 1 |
| 220 V 230 V | 250A |
| 1-phasig 230 V 240 V | 5HP |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 600 V High Fault max. Fuse | 125/100 Class JA |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| Schutzart | IP00 |
| Hilfsschalter | – |
| LRA 480V 60Hz 3phase | 150A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 110 V [Ie] | 40A |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| AC-3 500 V [P] | 17,5kW |
| General Use AC (V) | 600 |
| 3-phasig 230 V 240 V | 10HP |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| AC-4 415 V [P] | 6,5kW |
| DC-1 Offen | – |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 25A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 13A |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 25A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| Werkzeug [Hilfskontakte] | – |
| 3-phasig 460 V 480 V | 15HP |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 500 V | 250A |
| Gekapselt [Ith] | 36A |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD12512– | EAN: 9004840840544 | Hersteller-Art.-Nr.: 198037
Downloads

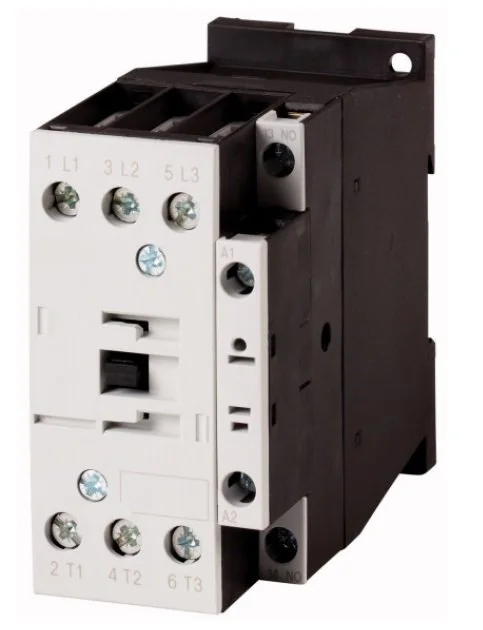

Foto: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Schaltbild: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Diagramm: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Montageanleitung: Leistungsschütz, 11kW/400V/25A, 1 Schließer, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Motorleistung schaltet das Schütz LTD12512 bei 400V?
Das Schütz von Schrack ist für eine maximale Motorleistung von 11kW bei 400V im AC-3 Betrieb ausgelegt. Es ermöglicht einen sicheren Nennstrom von 25A für 3-polige Applikationen.
Ist bei diesem Schütz ein Hilfskontakt inklusive?
Ja, das Modell LTD12512– verfügt über einen integrierten Hilfskontakt in der Ausführung als 1 Schließer (NO). Dies ist bereits in der Baugröße 1 ab Werk enthalten.
Welche Spannung benötigt die Spule dieses Schützes?
Dieses Schütz aus der Serie ALEA II wird mit einer Spulenspannung von 110VAC betrieben. Achten Sie bei der Installation auf die entsprechende Spannungsversorgung für die Steuerspannung.
Kann ich das Schütz LTD12512 online bestellen?
Sie können das Leistungsschütz mit der Artikelnummer LTD12512– direkt bei TELA online bestellen. Nach der Bestellung erfolgt der Versand in der Regel innerhalb von 1 bis 3 Werktagen.
