Description
Über dieses Produkt
Das Leistungsschütz von Schrack mit 7,5kW/400V/18A und 24VDC Spulenspannung ist ein elektromechanisches Schaltelement der Serie ALEA II für den professionellen Einsatz. Das 3-polige Bauteil in Baugröße 1 verfügt über einen integrierten Öffner-Hilfskontakt und Abmessungen von 45x85x97 mm. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und einer Schutzart von IP00 ist es auf Zuverlässigkeit im Dauerbetrieb ausgelegt. Das Gerät steuert sicher Motoren und elektrische Lasten in der industriellen Haustechnik. Wir führen dieses Schütz auf Lager und garantieren eine schnelle Lieferung innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 18A: Ausgelegt für eine Motorleistung von 7,5kW bei 400V zur effizienten Steuerung.
- Baugröße 1: Kompakte Bauform mit 45mm Breite ermöglicht platzsparende Montage auf Hutschienen.
- 24VDC Spulenspannung: Energieeffizienter Betrieb mit 100% Einschaltdauer für dauerhafte Schaltvorgänge.
- Integrierter 1 Öffner: Hilfskontakt für Rückmeldungen oder Verriegelungsschaltungen bereits enthalten.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Maschinensteuerungen.
- Schaltvorgänge bei Beleuchtungsanlagen und Heizwiderständen.
- Einbindung in Aufzugsteuerungen und Kühlanlagen-Kontrollsysteme.
Technische Details
| EAN | 9004840840384 |
| AC-3 440 V [P] | 10,5kW |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Gekapselt [Ith] | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Offen bei 50 °C [Ith=Ie] | 38A |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| DC-betätigt Öffnungszeit | 30ms |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| DC-betätigt | 0,53 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 10A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Offen bei 40 °C [Ith=Ie] | 40A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| 600 V High Fault max. CB | 50/32A |
| AC-4 380 V 400 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 10A |
| LRA 480V 60Hz 3phase | 108A |
| AC-3 415 V [P] | 10kW |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 18A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| 3-phasig 200 V 208 V | 5HP |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| AC-3 500 V [P] | 12kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 10A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 88A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Nennstrom AC-3/400V | 18A |
| BEST. NR. | LTD11725 |
| 380 V 400 V | 170A |
| 220 V [Ie] | 35A |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| 220 V 230 V | 170A |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 500 V [P] | 6kW |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| 3-polig, bei Ith [60°] | 7,9W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 10A |
| AC-4 660 V 690 V [P] | 6,5kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 80A |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-4 240 V [P] | 3kW |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 15HP |
| Maximale Motorleistung 3-phasig | – |
| Verlustleistung | 8,80W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Impedanz pro Pol | 2,7mΩ |
| AC-4 220 V 230 V [P] | 2,5kW |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| DC-betätigt [Halten] | 0,9W |
| Bei Ie nach AC-3/400 V | 2,1W |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 8A |
| AC-4 440 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| Nettogewicht | 0,53kg/Stk |
| AC-4 415 V [P] | 5kW |
| General Use DC (A) | 1 |
| DC-betätigt Schließzeit | 47ms |
| HLief-Artikel Nummer | 198021 |
| 600 V High Fault max. Fuse | 125/70 Class JA |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| 3-phasig 230 V 240 V | 5HP |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| Offen bei 60 °C [Ith=Ie] | 35A |
| 60 V [Ie] | 35A |
| AC-3 240 V [P] | 5,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Elevator Control 600V 60Hz 3phase (A) | 11 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 110 V [Ie] | 35A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| DC-betätigt [Anzug] | 12W |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| Nennstrom | 18A |
| DC-1 Offen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 500 V | 170A |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 10A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| Elevator Control 600V 60Hz 3phase (HP) | 10 |
| Offen bei 55 °C [Ith=Ie] | 37A |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD11725– | EAN: 9004840840384 | Hersteller-Art.-Nr.: 198021
Downloads

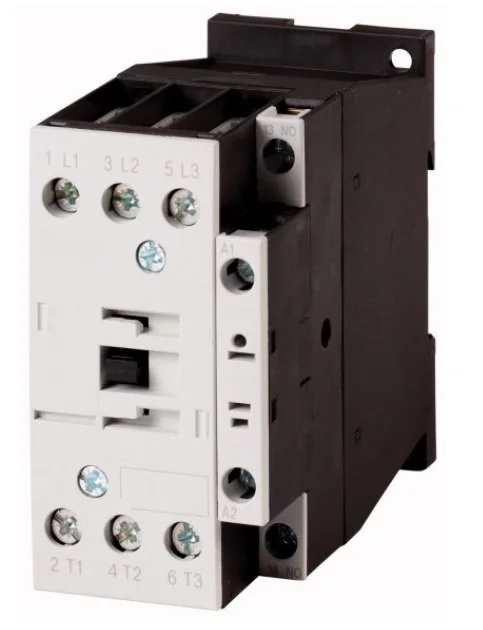

Foto: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Schaltbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Diagramm: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Montageanleitung: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung hat das Schrack Leistungsschütz LTD11725– bei 400V?
Das Schütz Schrack LTD11725– ist für eine Bemessungsbetriebsleistung von 7,5kW bei einer Spannung von 400V ausgelegt. Es eignet sich damit hervorragend für den Betrieb von Motoren in diesem Leistungsbereich.
Ist das Schütz LTD11725– für DC-Betrieb geeignet?
Ja, das Modell verfügt über eine Spulenspannung von 24VDC und ist für den Gleichstrombetrieb ausgelegt. Achten Sie beim Anschluss auf die korrekte Beschaltung gemäß Schaltplan.
Welche Hilfskontakte sind in das Leistungsschütz integriert?
Das 3-polige Leistungsschütz beinhaltet bereits einen Öffner-Hilfskontakt. Dies ermöglicht eine einfache Integration in Steuerstromkreise ohne zusätzliche Aufbauten.
Wie breit ist das Schütz LTD11725– für die Schaltschrankmontage?
Das Gerät hat eine Gehäusebreite von 45 mm. Durch diese standardisierte Baugröße 1 lässt es sich platzsparend auf gängigen Hutschienen in Schaltschränken montieren.
