Über dieses Produkt

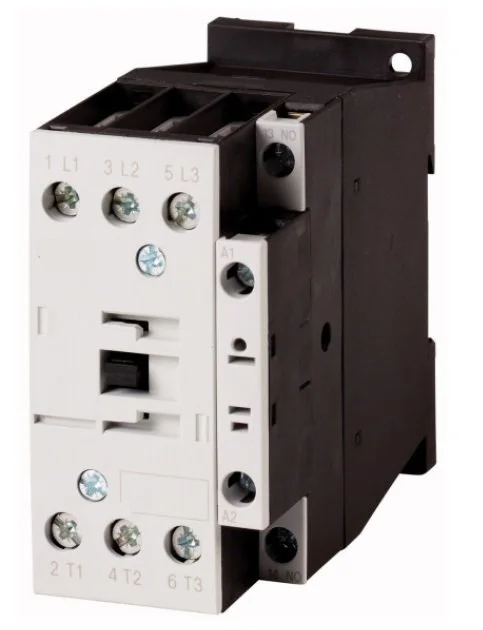

Das Leistungsschütz LTD11722– von Schrack bietet eine zuverlässige Schaltlösung für Motoren mit einer Leistung von 7,5kW bei 400V. Das 3-polige Bauteil der Baugröße 1 ist für einen Nennstrom von 18A ausgelegt und verfügt über einen integrierten Hilfskontakt als Öffner. Mit einer Steuerspannung von 110VAC und kompakten Abmessungen von 85x45x97mm lässt sich das Schütz platzsparend in Schaltschränke montieren. Dieses elektromechanische Schütz der Serie ALEA II gewährleistet eine präzise Steuerung von Motor- und Laststromkreisen in industriellen Anlagen. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie das Schütz bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 18A: Ermöglicht das zuverlässige Schalten von Standard-Drehstrommotoren.
- Spulenspannung 110VAC: Kompatibel mit gängigen 110V-Steuerspannungsnetzwerken in der Automatisierungstechnik.
- Baugröße 1: Kompakte Bauform mit 45mm Breite für eine einfache Montage auf der Hutschiene.
- Integrierter Hilfskontakt (1 Öffner): Unterstützt Rückmelde- oder Verriegelungsschaltungen ohne Zusatzmodule.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Maschinen und Industrieanlagen.
- Steuerung von Heizsystemen und ohmschen Lasten.
- Automatisierte Fördertechnik und elevator-spezifische Schaltaufgaben.
- Integration in Schaltschränke der Elektro- und Haustechnik.
Technische Details
| EAN | 9004840840513 |
| Gekapselt [Ith] | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Offen bei 50 °C [Ith=Ie] | 38A |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 10A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Offen bei 40 °C [Ith=Ie] | 40A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| BEST. NR. | LTD11722 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| 600 V High Fault max. CB | 50/32A |
| AC-4 380 V 400 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 10A |
| LRA 480V 60Hz 3phase | 108A |
| AC-3 415 V [P] | 10kW |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 18A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| 3-phasig 200 V 208 V | 5HP |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| AC-3 500 V [P] | 12kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 10A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 88A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Nennstrom AC-3/400V | 18A |
| 380 V 400 V | 170A |
| 220 V [Ie] | 35A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| 220 V 230 V | 170A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 500 V [P] | 6kW |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| 3-polig, bei Ith [60°] | 7,9W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 10A |
| AC-4 660 V 690 V [P] | 6,5kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| 50 Hz [Anzug] (VA) | 52 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| AC-betätigt Schließzeit | 16 – 22 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 80A |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-4 240 V [P] | 3kW |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| AC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 15HP |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Impedanz pro Pol | 2,7mΩ |
| AC-4 220 V 230 V [P] | 2,5kW |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-betätigt | 0,43 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| Bei Ie nach AC-3/400 V | 2,1W |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 8A |
| AC-4 440 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| AC-4 415 V [P] | 5kW |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 125/70 Class JA |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| 3-phasig 230 V 240 V | 5HP |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| Offen bei 60 °C [Ith=Ie] | 35A |
| 60 V [Ie] | 35A |
| AC-3 240 V [P] | 5,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Elevator Control 600V 60Hz 3phase (A) | 11 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 110 V [Ie] | 35A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| Verlustleistung | 10,00W |
| Nennstrom | 18A |
| DC-1 Offen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 500 V | 170A |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| HLief-Artikel Nummer | 198034 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 10A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| Elevator Control 600V 60Hz 3phase (HP) | 10 |
| Offen bei 55 °C [Ith=Ie] | 37A |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-3 440 V [P] | 10,5kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD11722– | EAN: 9004840840513 | Hersteller-Art.-Nr.: 198034
Downloads
Foto: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Schaltbild: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Diagramm: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Montageanleitung: Leistungsschütz, 7,5kW/400V/18A, 1 Öffner, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was ist der Nennstrom des Schrack Leistungsschützes LTD11722– bei 400V?
Das Schütz LTD11722– ist für einen Bemessungsbetriebsstrom von 18A bei einer Spannung von 400V nach Kategorie AC-3 ausgelegt. Es eignet sich damit hervorragend für Standard-Motorsteuerungsaufgaben in diesem Leistungsbereich.
Welche Steuerspannung benötigt die Spule des Schützes?
Die Spule des Leistungsschützes LTD11722– ist für den Betrieb mit einer Wechselspannung von 110VAC ausgelegt. Die Ansteuerung sollte innerhalb des Bereichs von 0,8 bis 1,1x Uc für das sichere Schalten erfolgen.
Welche Hilfskontakte sind bei diesem Leistungsschütz integriert?
Dieses Modell der Schrack Serie ALEA II verfügt werksseitig über einen inkludierten Hilfskontakt in der Ausführung als 1 Öffner (NC). Dies ist besonders nützlich für die Implementierung von Verriegelungen in der Steuerungstechnik.
Kann man das Schütz LTD11722– direkt online bestellen?
Ja, Sie können das Schütz LTD11722– inklusive der vollständigen technischen Dokumentation direkt bei TELA online kaufen. Bei Verfügbarkeit erfolgt der Versand innerhalb von 1 bis 3 Werktagen.
