Über dieses Produkt

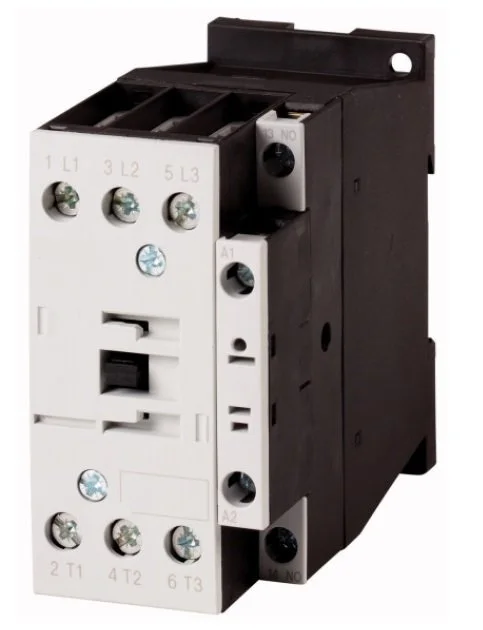

Das Leistungsschütz LTD11715– von Schrack ist ein 3-poliges Schaltelement für Motoren mit einer Bemessungsleistung von 7,5 kW bei 400 V. Das Gerät der Baugröße 1 arbeitet mit einem Nennstrom von 18 A und einer Spulenspannung von 24 V DC. Der Aufbau umfasst einen integrierten Hilfskontakt als Schließer und ist für eine hohe Schaltfrequenz ausgelegt. Diese elektromechanische Komponente aus der Serie ALEA II eignet sich für den zuverlässigen Einsatz in industriellen Steuerungsanlagen und Maschinenbauprojekten. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Dieses Leistungsschütz können Sie bequem bei TELA kaufen und online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 1: Kompakte Abmessungen von 45x85x97 mm für eine platzsparende Montage auf der Hutschiene.
- DC-Betätigung: Spulenspannung von 24 V DC bei einer Leistungsaufnahme von 0,90 W im Haltebetrieb.
- Integrierter Hilfskontakt: Ausgestattet mit 1 Schließer für eine direkte Einbindung in Steuerungskreise.
- Nennstrom 18 A: Ausgelegt für AC-3 Anwendungen bei 400 V, ideal zum Schalten von Drehstrommotoren.
Anwendungsbereiche
- Industrielle Motorsteuerung und Schaltung von Antrieben in der Fertigungstechnik.
- Einsatz in Schaltschränken für Maschinen, die eine 24 V DC Steuerspannung erfordern.
- Steuerung von elektrischen Heizsystemen oder Beleuchtungsanlagen mit hoher Schaltlast.
Technische Details
| EAN | 9004840840377 |
| AC-3 440 V [P] | 10,5kW |
| der Spule im kalten Zustand und 1,0 x Us | – |
| Gekapselt [Ith] | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Offen bei 50 °C [Ith=Ie] | 38A |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| DC-betätigt [Halten] | 0,90W |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| DC-betätigt Öffnungszeit | 30ms |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| DC-betätigt | 0,53 |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 10A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Offen bei 40 °C [Ith=Ie] | 40A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| DC-betätigt [Anzug] Hinweis | RDC 24 (Umin 24 V DC/Umax 27 V DC) | Beispiel: US = 0,7 x Umin – 1,2 x Umax / US = 0,7 x 24 V – 1,2 x 27 V DC |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| BEST. NR. | LTD11715 |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| 600 V High Fault max. CB | 50/32A |
| AC-4 380 V 400 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 10A |
| LRA 480V 60Hz 3phase | 108A |
| AC-3 415 V [P] | 10kW |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 18A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| 3-phasig 200 V 208 V | 5HP |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Spannungssicherheit DC-betätigt [Anzug] | 0,7 – 1,2x Uc |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| AC-3 500 V [P] | 12kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 10A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 88A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Nennstrom AC-3/400V | 18A |
| 380 V 400 V | 170A |
| 220 V [Ie] | 35A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| 220 V 230 V | 170A |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 500 V [P] | 6kW |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| 3-polig, bei Ith [60°] | 7,9W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 10A |
| AC-4 660 V 690 V [P] | 6,5kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 80A |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-4 240 V [P] | 3kW |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 15HP |
| Maximale Motorleistung 3-phasig | – |
| Verlustleistung | 8,80W |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Impedanz pro Pol | 2,7mΩ |
| AC-4 220 V 230 V [P] | 2,5kW |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| Bei Ie nach AC-3/400 V | 2,1W |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 8A |
| AC-4 440 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| Nettogewicht | 0,53kg/Stk |
| AC-4 415 V [P] | 5kW |
| General Use DC (A) | 1 |
| DC-betätigt Schließzeit | 47ms |
| 600 V High Fault max. Fuse | 125/70 Class JA |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| 3-phasig 230 V 240 V | 5HP |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| Offen bei 60 °C [Ith=Ie] | 35A |
| 60 V [Ie] | 35A |
| AC-3 240 V [P] | 5,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Elevator Control 600V 60Hz 3phase (A) | 11 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| HLief-Artikel Nummer | 198020 |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 110 V [Ie] | 35A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| Schalthäufigkeit, mechanisch DC-betätigt | 5000 Schaltspiele/h |
| DC-betätigt [Anzug] | 12W |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| Nennstrom | 18A |
| DC-1 Offen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 500 V | 170A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 10A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| Elevator Control 600V 60Hz 3phase (HP) | 10 |
| Offen bei 55 °C [Ith=Ie] | 37A |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD11715– | EAN: 9004840840377 | Hersteller-Art.-Nr.: 198020
Downloads
Foto: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Maßbild: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Schaltbild: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Diagramm: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Montageanleitung: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Nennleistung hat das Schrack Schütz LTD11715– bei 400 V?
Das Leistungsschütz Schrack LTD11715– ist für eine Bemessungsleistung von 7,5 kW bei 400 V in der AC-3 Kategorie ausgelegt. Es eignet sich damit für den Betrieb von Drehstrommotoren mit einem Nennstrom von 18 A.
Ist das LTD11715– Schütz für eine 24 V DC Ansteuerung geeignet?
Ja, das Modell verfügt über eine integrierte Spule, die mit 24 V DC betrieben wird. Die Spannungssicherheit für den Anzug liegt im Bereich von 0,7 bis 1,2 x Uc.
Welche Hilfskontakte sind in diesem Leistungsschütz verbaut?
Das Schütz der Schrack Serie ALEA II besitzt einen integrierten Hilfskontakt als Schließer (1 S). Dies ermöglicht die einfache Integration in gängige Steuerungsschaltungen.
Welche Abmessungen hat das Schütz LTD11715– zur Planung im Schaltschrank?
Das Schütz hat die Baugröße 1 mit kompakten Maßen von 45 mm Breite, 85 mm Höhe und 97 mm Tiefe. Dank dieser normierten Bauweise ist es für die standardisierte Schaltschrankmontage vorgesehen.
