Description
Über dieses Produkt
Das Leistungsschütz von Schrack mit 7,5kW/400V/18A Nennstrom und 110VAC Spulenspannung ist eine elektromechanische Komponente für industrielle Schaltaufgaben. Das Gerät in Baugröße 1 verfügt über 3 Hauptschaltglieder als Schließer sowie einen integrierten Hilfskontakt als Schließer. Mit einer Bemessungsisolationsspannung von 690V und Abmessungen von 85x45x97 mm lässt es sich in kompakten Schaltschrankkonfigurationen montieren. Das Schütz ist für den Betrieb von Motoren unter AC-3 Bedingungen ausgelegt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Es ist auf eine zuverlässige Motorsteuerung in automatisierten Anlagen spezialisiert. Die Lieferzeit für dieses Modell beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spulenspannung: 110VAC — ermöglicht Integration in vorhandene Wechselstrom-Steuerkreise.
- Nennstrom: 18A bei AC-3 — konzipiert für die Lastschaltung von Drehstrommotoren.
- Baugröße 1: 45mm Baubreite — spart Platz auf der Tragschiene im Schaltkasten.
- 1 integrierter Schließer-Hilfskontakt — dient der Signalrückmeldung im Steuerstromkreis.
- Schutzart IP00 — offene Bauweise für die Installation in gekapselten Gehäusen.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Maschinen und Industrieanlagen.
- Einsatz in der Gebäudeautomation für motorisierte Systeme wie Aufzugsteuerungen.
- Schaltung von elektrischen Lasten in AC-3 und AC-4 Betriebskategorien.
- Integration in Schaltschränke der Elektro- und Haustechnik.
Technische Details
| EAN | 9004840840483 |
| Gekapselt [Ith] | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Offen bei 50 °C [Ith=Ie] | 38A |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 10A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Offen bei 40 °C [Ith=Ie] | 40A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| 600 V High Fault max. CB | 50/32A |
| AC-4 380 V 400 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 10A |
| LRA 480V 60Hz 3phase | 108A |
| AC-3 415 V [P] | 10kW |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 18A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| 3-phasig 200 V 208 V | 5HP |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| 50 Hz [Halten] (VA) | 7,1 |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| AC-3 500 V [P] | 12kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 10A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 88A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Nennstrom AC-3/400V | 18A |
| 380 V 400 V | 170A |
| 220 V [Ie] | 35A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| 220 V 230 V | 170A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 500 V [P] | 6kW |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| 3-polig, bei Ith [60°] | 7,9W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 10A |
| AC-4 660 V 690 V [P] | 6,5kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| 50 Hz [Anzug] (VA) | 52 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| AC-betätigt Schließzeit | 16 – 22 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 80A |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-4 240 V [P] | 3kW |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| 60 Hz [Halten] (VA) | 8,7 |
| HLief-Artikel Nummer | 198031 |
| AC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 15HP |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Impedanz pro Pol | 2,7mΩ |
| AC-4 220 V 230 V [P] | 2,5kW |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-betätigt | 0,43 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| Bei Ie nach AC-3/400 V | 2,1W |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 8A |
| AC-4 440 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 50 Hz [Halten] (W) | 2,1 |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| AC-4 415 V [P] | 5kW |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 125/70 Class JA |
| Zwischen Spule und Kontakten | 440VAC |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| 3-phasig 230 V 240 V | 5HP |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| Offen bei 60 °C [Ith=Ie] | 35A |
| 60 V [Ie] | 35A |
| AC-3 240 V [P] | 5,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Elevator Control 600V 60Hz 3phase (A) | 11 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 110 V [Ie] | 35A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 60 Hz [Halten] (W) | 2,1 |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| Verlustleistung | 10,00W |
| Nennstrom | 18A |
| DC-1 Offen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| 60 Hz [Anzug] (VA) | 67 |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| BEST. NR. | LTD11712 |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 500 V | 170A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 10A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| Elevator Control 600V 60Hz 3phase (HP) | 10 |
| Offen bei 55 °C [Ith=Ie] | 37A |
| Spulenspannung AC | 110V |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-3 440 V [P] | 10,5kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD11712– | EAN: 9004840840483 | Hersteller-Art.-Nr.: 198031
Downloads

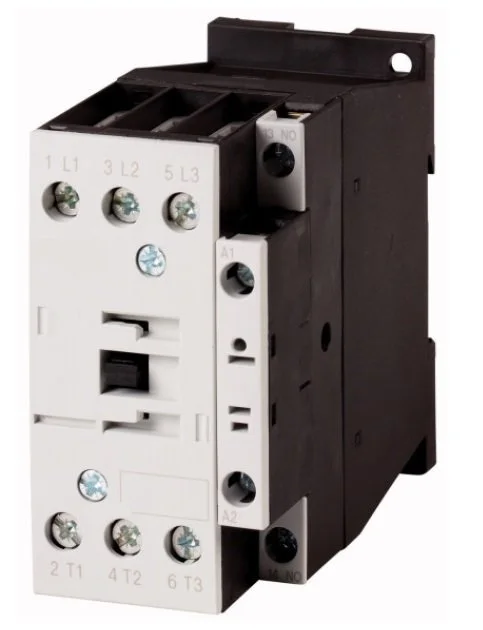

Foto: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 110VAC
