Das Schrack Leistungsschütz LTD11710– mit 7,5kW/400V/18A und 24VAC Spule dient als zuverlässige elektromechanische Komponente für industrielle Schaltaufgaben. Das 3-polige Gerät der Baugröße 1 verfügt über einen integrierten Hilfskontakt (1 Schließer) und zeichnet sich durch eine Nennbetriebsspannung von bis zu 690V aus. Mit einer Lebensdauer von 10 Millionen mechanischen Schaltspielen ist das Schütz auf eine hohe Dauerverfügbarkeit ausgelegt. Es eignet sich für den Aufbau von Motorsteuerungen und Automatisierungssystemen in der Schaltschranktechnik. Ihr neues Leistungsschütz ist in 1 bis 3 Werktagen bei TELA versandbereit. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom 18A: Unterstützt den sicheren Betrieb von Motoren bis 7,5kW bei 400V.
- Baugröße 1: Kompakte Abmessungen von 85x45x97mm ermöglichen eine platzsparende Montage auf der Hutschiene.
- Spulenspannung 24VAC: Standardisierte Steuerspannung für einfache Integration in bestehende Schaltungen.
- Integrierter Hilfskontakt: 1 Schließer bereits enthalten für sofortige Signalisierung oder Verriegelungsfunktionen.
- Schraubanschlüsse: Ermöglicht eine robuste Verbindung mit M5-Schrauben und standardisierten Aderquerschnitten.
Anwendungsbereiche
- Schalten von Drehstrommotoren in industriellen Anlagen.
- Integration in Steuerstromkreise mit 24V Wechselspannung.
- Einsatz in Applikationen der Gebäudetechnik für Lüfter oder Pumpensteuerungen.
- Aufbau von Lastschaltungen in Schaltschränken der Automatisierung.
Technische Details
| EAN | 9004840840506 |
| Gekapselt [Ith] | 32A |
| Bemessungsisolationsspannung [Ui] | 690V |
| Offen bei 50 °C [Ith=Ie] | 38A |
| 480 V High Fault max. CB | 50/32A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Nettogewicht | 0,43kg/Stk |
| HxBxT mm | 85x45x97 |
| BxHxT mm | 45x85x97 |
| Basic Rating max. Fuse | 125A |
| AC-3 | – |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| 480 V High Fault SCCR (fuse) | 10/100kA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 10A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 240A |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Offen bei 40 °C [Ith=Ie] | 40A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 180A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 18A |
| Hilfsschaltglieder NC | 5g |
| Optionales Zubehör | LTZ1W001–; LTZ1W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ10006–; LTZ10001–; LTZ10004–; LTZ10003–; LTZ10002– |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| 1-phasig 115 V 120 V | 2HP |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Anschlussschraube [Hauptkontakte] | M5 |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 40A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 40A |
| DC-1 Bemessungsbetriebsstrom | – |
| 600 V High Fault SCCR (CB) | 10/22kA |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 40A |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 238A |
| 600 V High Fault max. CB | 50/32A |
| AC-4 380 V 400 V [P] | 4,5kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 10A |
| LRA 480V 60Hz 3phase | 108A |
| AC-3 415 V [P] | 10kW |
| 600 V High Fault SCCR (fuse) | 10/100kA |
| EMV Störaussendung | nach EN 60947-1 |
| FLA 480V 60Hz 3phase | 18A |
| Stromwärmeverluste | – |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 40A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 40A |
| Hauptschaltglieder NO | 10g |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 18A |
| 3-phasig 200 V 208 V | 5HP |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Basic Rating max. CB | 125A |
| Kraftantriebe | – |
| AC-3 500 V [P] | 12kW |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 10A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 88A |
| Elevator Control 200V 60Hz 3phase (HP) | 3 |
| Nennstrom AC-3/400V | 18A |
| 380 V 400 V | 170A |
| 220 V [Ie] | 35A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| 220 V 230 V | 170A |
| AC-betätigt Öffnungszeit | 8 – 14 |
| Resistance Air Heating 277V 60Hz 1phase | 40A |
| AC-4 500 V [P] | 6kW |
| Mehrdrähtig [Hauptkontakte] | 1 x 16mm² |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| VE | 64Stk |
| Hilfsschaltglieder Öffner | 3,5g |
| Special Purpose Ratings | – |
| AC-4 Bemessungsbetriebsstrom | – |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 40A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 16) | 2 x (0,75 – 10)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 18A |
| 3-polig, bei Ith [60°] | 7,9W |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 10A |
| AC-4 660 V 690 V [P] | 6,5kW |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Hilfsschaltglieder Schließer | 5,3g |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Umgebungstemperatur Offen | -25 / +60°C |
| AC-3 660 V 690 V [P] | 11kW |
| AC-betätigt Schließzeit | 16 – 22 |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 80A |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| AC-4 240 V [P] | 3kW |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 40A |
| AC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 15HP |
| HLief-Artikel Nummer | 198033 |
| Maximale Motorleistung 3-phasig | – |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Impedanz pro Pol | 2,7mΩ |
| AC-4 220 V 230 V [P] | 2,5kW |
| Zwischen den Kontakten | 440VAC |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 35A |
| Hersteller | Schrack |
| Maximale Motorleistung General use | 40A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-betätigt | 0,43 |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| Bei Ie nach AC-3/400 V | 2,1W |
| 480 V High Fault max. Fuse | 125/70 Class JA |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 8A |
| AC-4 440 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| Approbierte Leistungsdaten | – |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Resistance Air Heating 347V 60Hz 1phase | 40A |
| Hauptkontakte | 3 Schließer |
| Elevator Control 200V 60Hz 3phase (A) | 11 |
| AC-4 415 V [P] | 5kW |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 125/70 Class JA |
| Zwischen Spule und Kontakten | 440VAC |
| Verlustleistung | 7,90W |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Spulenspannung AC | 24V |
| Resistance Air Heating 480V 60Hz 3phase | 40A |
| 3-phasig 230 V 240 V | 5HP |
| Schutzart | IP00 |
| AC-3 220 V 230 V [P] | 5kW |
| Hilfsschalter | – |
| Offen bei 60 °C [Ith=Ie] | 35A |
| 60 V [Ie] | 35A |
| AC-3 240 V [P] | 5,5kW |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 12A |
| Hauptschaltglieder Schließer | 6,9g |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| Elevator Control 600V 60Hz 3phase (A) | 11 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Abisolierlänge [Hauptkontakte] | 10mm |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 35A |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| 110 V [Ie] | 35A |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 6, double 18 – 8AWG |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 30A |
| 480 V High Fault SCCR (CB) | 10/65kA |
| Short Circuit Current Rating | – |
| Nennstrom | 18A |
| DC-1 Offen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 18A |
| Baugröße | 1 |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Anzugsdrehmoment [Hauptkontakte] | 3,2Nm |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 500 V | 170A |
| BEST. NR. | LTD11710 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 18A |
| Einschaltdauer | 100% ED |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 40A |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 18A |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 40A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 10A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| 660 V 690 V | 120A |
| Werkzeug [Hilfskontakte] | – |
| Elevator Control 600V 60Hz 3phase (HP) | 10 |
| Offen bei 55 °C [Ith=Ie] | 37A |
| Resistance Air Heating 600V 60Hz 3phase | 40A |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| AC-3 440 V [P] | 10,5kW |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD11710– | EAN: 9004840840506 | Hersteller-Art.-Nr.: 198033
Downloads

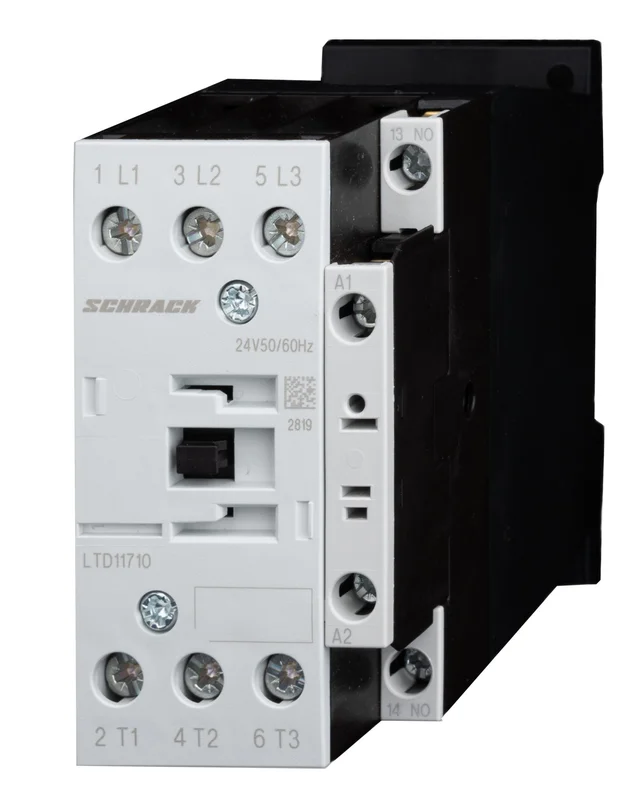

Foto: Leistungsschütz, 7,5kW/400V/18A, 1 Schließer, Spule 24VAC
