Über dieses Produkt

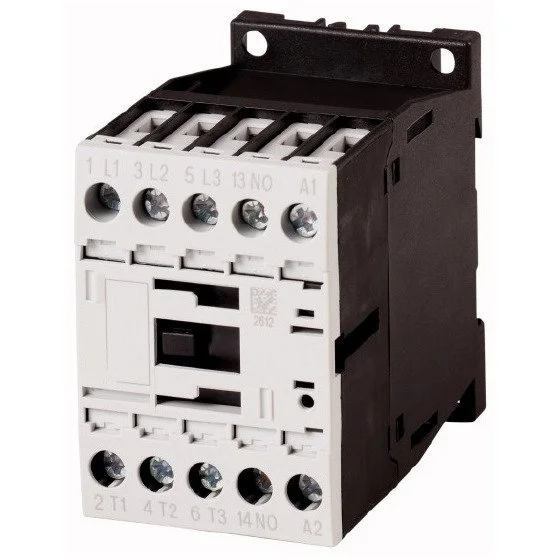

Das Schrack Leistungsschütz LTD01513– mit 7,5kW/400V ist ein 3-poliges Elektromechanik-Schütz der Serie ALEA II zur zuverlässigen Motorsteuerung. Das Gerät verfügt über eine Spulenspannung von 230VAC und ist mit einem integrierten Hilfskontakt als Schließer ausgestattet. Mit einer kompakten Baugröße 0 und einem Nennstrom von 15,50A bietet das Schütz eine Betriebssicherheit bei einer Schutzart von IP20. Die Abmessungen betragen 45x68x75 mm und das Gewicht liegt bei 0,24 kg pro Stück. Dieses Bauteil eignet sich für die Ansteuerung und Schaltung von Motoren in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Das Schrack Leistungsschütz LTD01513– können Sie hier bei TELA kaufen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Baugröße 0: Kompakte Bauweise zur platzsparenden Montage in Schaltschränken.
- AC-3 400V Leistung: 7,5kW Schaltvermögen für effiziente Motorsteuerung.
- Integrierter Hilfskontakt: 1 Schließer für erweiterte Steuerungs- und Rückmeldeaufgaben.
- Spulenspannung 230VAC: Standardisierte Steuerspannung für einfache Integration in bestehende Systeme.
- Schutzart IP20: Berührungsschutz für eine sichere Handhabung bei der Installation.
Anwendungsbereiche
- Industrielle Motorsteuerung und Antriebstechnik
- Schaltung von Pumpen und Ventilatoren
- Integration in Maschinensteuerungen
- Einsatz in elektrotechnischen Verteilern
Technische Details
| EAN | 9004840841190 |
| AC-3 500 V [P] | 7,5kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| 380 V 400 V | 124A |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-betätigt | 0,24 |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 7,50 |
| AC-3 Bemessungsbetriebsstrom | – |
| 1-phasig 230 V 240 V | 3HP |
| 3-phasig 460 V 480 V | 10HP |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Elevator Control 240V 60Hz 3phase (HP) | 3 |
| AC-4 380 V 400 V [P] | 3kW |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 15,5A |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 7A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 7A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 6A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| 3-phasig 575 V 600 V | 10HP |
| AC-3 380 V 400 V [P] | 7,5kW |
| General Use AC (A) | 10 |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 12,5A |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 155A |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| EMV Störaussendung | nach EN 60947-1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 15,5A |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| 3-phasig 200 V 208 V | 5HP |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Verlustleistung | 3,90W |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| Hauptschaltglieder Schließer | 5,7g |
| 220 V [Ie] | 15A |
| 60 Hz [Anzug] (VA) | 30 |
| 60 Hz [Halten] (VA) | 4,4 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 15,5A |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| Gekapselt [Ith] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 7A |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| 50 Hz [Anzug] (VA) | 24 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| AC-3 660 V 690 V [P] | 7kW |
| Offen bei 50 °C [Ith=Ie] | 21A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 7A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| AC-3 415 V [P] | 8kW |
| Basic Rating max. CB | 60A |
| AC-3 240 V [P] | 4,6kW |
| Pilot Duty DC-betätigt | P300 |
| FLA 480V 60Hz 3phase | 15A |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| Nennstrom | 15,50A |
| AC-1 Bemessungsbetriebsstrom | – |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ00003–; |
| Offen bei 55 °C [Ith=Ie] | 21A |
| AC-4 660 V 690 V [P] | 4,4kW |
| Maximale Motorleistung 3-phasig | – |
| AC-3 220 V 230 V [P] | 4kW |
| HLief-Artikel Nummer | 198102 |
| Spulenspannung AC | 230V |
| 500 V | 100A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| Nettogewicht | 0,24kg/Stk |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| BxHxT mm | 45x68x75 |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 50A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 63A |
| LRA 480V 60Hz 3phase | 90A |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 1-phasig 115 V 120 V | 1HP |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| 480 V High Fault max. Fuse | 25 Class RK5/60 Class JA |
| AC-3 440 V [P] | 8,4kW |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,4 |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| AC-4 500 V [P] | 3,5kW |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Elevator Control 600V 60Hz 3phase (A) | 9 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 15,5A |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| 3-phasig 230 V 240 V | 5HP |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 15,5A |
| Hilfsschalter | – |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-4 415 V [P] | 3,4kW |
| Werkzeug [Hauptkontakte] | – |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| 60 Hz [Halten] (W) | 1,4 |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| 50 Hz [Halten] (W) | 1,4 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 9A |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-4 440 V [P] | 3,6kW |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| HxBxT mm | 68x45x75 |
| Impedanz pro Pol | 2,5mΩ |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Nennstrom AC-3/400V | 15,50A |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| Elevator Control 240V 60Hz 3phase (A) | 9,60 |
| 600 V High Fault max. Fuse | 25 Class RK5/60 Class JA |
| Einschaltdauer | 100% ED |
| 220 V 230 V | 124A |
| Schutzart | IP20 |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Bei Ie nach AC-3/400 V | 1,5W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-4 220 V 230 V [P] | 2kW |
| Werkzeug [Hilfskontakte] | – |
| AC-4 240 V [P] | 2,2kW |
| BEST. NR. | LTD01513 |
| Schalthäufigkeit, mechanisch AC-betätigt | 5000 Schaltspiele/h |
| 3-polig, bei Ith [60°] | 2,5W |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 7A |
| 660 V 690 V | 70A |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD01513– | EAN: 9004840841190 | Hersteller-Art.-Nr.: 198102
Downloads
Foto: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Maßbild: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Maßbild: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Schaltbild: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Diagramm: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
3D-Daten (.stp): Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Montageanleitung: Leistungsschütz, 7,5kW/400V, 1 Schließer, Spule 230VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Was ist die maximale Motorleistung des Schrack Schütz LTD01513–?
Das Leistungsschütz ist für eine Motorleistung von 7,5kW bei 400V im AC-3 Betrieb ausgelegt. Es ist für einen Nennstrom von 15,50A spezifiziert.
Welche Spulenspannung benötigt dieses Schrack Schütz?
Dieses Schütz der Serie ALEA II verwendet eine Spulenspannung von 230VAC. Die Spannungssicherheit für den Anzug liegt bei 0,8 bis 1,1x Uc.
Wie viele Hilfskontakte besitzt das LTD01513– Schütz?
Das Gerät ist mit einem inkludierten Hilfskontakt als Schließer ausgestattet. Der Anschlussquerschnitt für die Hilfskontakte ist für feindrähtige Leiter mit Aderendhülse von bis zu 2,5mm² geeignet.
Ist das Schrack Schütz LTD01513– für die Montage auf der Hutschiene geeignet?
Ja, aufgrund der kompakten Baugröße 0 und der standardisierten Abmessungen von 45x68x75 mm lässt sich das Schütz problemlos in gängigen Schaltanlagen verbauen. Es verfügt über eine Schutzart von IP20.
