Über dieses Produkt

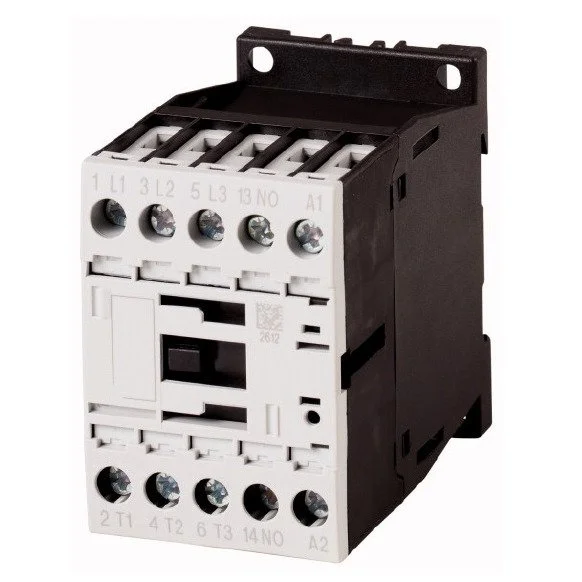

Das Leistungsschütz LTD01225– von Schrack ist ein 3-poliges Schütz mit 5,5 kW bei 400 V und 12 A Nennstrom, das speziell für den zuverlässigen Einsatz in der Motorensteuerung konzipiert wurde. Dieses Gerät der Baugröße 0 verfügt über eine 24VDC Spulenspannung sowie einen integrierten Hilfskontakt als Öffner. Mit seinen kompakten Abmessungen von 45x68x75 mm lässt es sich platzsparend in Schaltschränken montieren und erreicht eine mechanische Lebensdauer von 10 Millionen Schaltspielen. Das Leistungsschütz der Serie ALEA II eignet sich für den industriellen Betrieb und die automatisierte Anlagensteuerung. Ihre Bestellung ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsspannung: 690 V für flexible Einsatzmöglichkeiten in verschiedenen Stromnetzen.
- Baugröße 0: Kompakte Bauweise mit 45 mm Breite für eine einfache Integration in bestehende Schaltschrankkonzepte.
- Integrierter Hilfskontakt: Ausgestattet mit einem Öffner für eine direkte Statusrückmeldung in der Steuerungstechnik.
- Hohe Schaltfrequenz: Ermöglicht bis zu 9000 Schaltspiele pro Stunde im DC-Betrieb für anspruchsvolle Anwendungen.
- Schutzart IP20: Schutz gegen Berührung durch Finger oder handrückensichere Ausführung bei senkrechter Betätigung.
Anwendungsbereiche
- Direktes Schalten von Drehstrommotoren in Industrieanlagen.
- Automatisierungstechnik zur Steuerung von Maschinenabläufen.
- Integration in Lüftungs- und Heizungssteuerungen.
- Einsatz in Elevator-Steuerungen gemäß den technischen Leistungsdaten.
Technische Details
| EAN | 9004840840797 |
| AC-3 220 V 230 V [P] | 3,5kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| Verlustleistung | 8,70W |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 12A |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 7A |
| 3-polig, bei Ith [60°] | 4,2W |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 7,50 |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 460 V 480 V | 10HP |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 380 V 400 V | 120A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Nennstrom | 12A |
| AC-4 380 V 400 V [P] | 3kW |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 7A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 7A |
| AC-3 500 V [P] | 7kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 6A |
| DC-1 Bemessungsbetriebsstrom | – |
| 3-phasig 575 V 600 V | 10HP |
| General Use AC (A) | 10 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 12A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| AC-3 660 V 690 V [P] | 6,5kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| EMV Störaussendung | nach EN 60947-1 |
| HLief-Artikel Nummer | 198062 |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| LRA 480V 60Hz 3phase | 72A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| DC-betätigt [Anzug] | 4,50W |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| DC-betätigt [Anzug] Hinweis | 0,85 – 1,1 nur mit Hilfsschalterbausteinen mit 3 oder mehr Öffnern | 0,7 – 1,3 ohne Hilfsschalterbaustein und Umgebungstemperatur +40 °C |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| Hauptschaltglieder Schließer | 5,7g |
| DC-betätigt Schließzeit | 31ms |
| 1-phasig 230 V 240 V | 2HP |
| 220 V [Ie] | 15A |
| Offen bei 40 °C [Ith=Ie] | 22A |
| Gekapselt [Ith] | 18A |
| Hilfskontakte | 1 Öffner |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 7A |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 12A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 25A |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 7A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Umgebungstemperatur Gekapselt | -25 / + 40°C |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 480 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| AC-3 240 V [P] | 4kW |
| AC-1 Bemessungsbetriebsstrom | – |
| Offen bei 55 °C [Ith=Ie] | 21A |
| AC-4 660 V 690 V [P] | 4,4kW |
| Maximale Motorleistung 3-phasig | – |
| 500 V | 100A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| BxHxT mm | 45x68x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 12A |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Inkludierte Hilfskontakte | 1 Öffner |
| Hersteller | Schrack |
| 220 V 230 V | 120A |
| AC-3 380 V 400 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 1-phasig 115 V 120 V | 1HP |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 168A |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| Spulenspannung DC | 24V |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| AC-4 500 V [P] | 3,5kW |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Elevator Control 600V 60Hz 3phase (A) | 9 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| Impedanz pro Pol | 4,6mΩ |
| DC-betätigt | 0,3 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Schalthäufigkeit, mechanisch DC-betätigt | 9000 Schaltspiele/h |
| Hilfsschalter | – |
| Nettogewicht | 0,30kg/Stk |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| BEST. NR. | LTD01225 |
| AC-4 415 V [P] | 3,4kW |
| Werkzeug [Hauptkontakte] | – |
| Nennstrom AC-3/400V | 12A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| FLA 480V 60Hz 3phase | 12A |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600V |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| DC-betätigt [Halten] | 4,50W |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-3 415 V [P] | 7kW |
| AC-4 440 V [P] | 3,6kW |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| HxBxT mm | 68x45x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 12A |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| DC-betätigt Öffnungszeit | 12ms |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| Spannungssicherheit DC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0H322–; LTZ0H502–; LTZ0H504–; LTZ0H511–; LTZ0H513–; LTZ0H520–; LTZ0H522–; LTZ0H531–; LTZ0H540–; LTZ0H911–; LTZ00003–; |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Spannungssicherheit DC-betätigt [Abfall] | 0,15x Uc |
| Bei Ie nach AC-3/400 V | 1,5W |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| AC-3 440 V [P] | 7,5kW |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-4 220 V 230 V [P] | 2kW |
| Werkzeug [Hilfskontakte] | – |
| AC-4 240 V [P] | 2,2kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 7A |
| Lebensdauer, mechanisch DC-betätigt | 10000000 Schaltspiele |
| Schaltzeiten bei 100 % Us (Richtwerte) | – |
| DC-betätigt [Abfall] Hinweis | Mindestens geglättete Zweipulsbrückengleichrichter oder Drehstrom-Gleichrichter |
| 660 V 690 V | 70A |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD01225– | EAN: 9004840840797 | Hersteller-Art.-Nr.: 198062
Downloads
Foto: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Maßbild: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Schaltbild: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Diagramm: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
3D-Daten (.stp): Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Montageanleitung: Leistungsschütz, 5,5kW/400V/12A, 1 Öffner, Spule 24VDC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Welche Schaltleistung bietet das Schrack Schütz LTD01225– bei 400V?
Das Schrack Leistungsschütz LTD01225– ist für eine Bemessungsbetriebsleistung von 5,5 kW bei einer Spannung von 400 V in der Kategorie AC-3 ausgelegt. Der Nennstrom beträgt in diesem Betriebsbereich 12 A.
Welche Spulenspannung benötigt dieses Leistungsschütz von Schrack?
Dieses Modell LTD01225– arbeitet mit einer Spulenspannung von 24V DC. Achten Sie bei der Installation auf die korrekte Spannungsversorgung, um einen sicheren Betrieb der DC-betätigten Spule zu gewährleisten.
Wie viele Hilfskontakte sind in diesem Schütz bereits integriert?
Das Schütz verfügt über einen integrierten Hilfskontakt als Öffner. Dies ist für viele Steuerungsaufgaben ausreichend, wobei das Schütz zudem mit weiterem Zubehör aus der Serie ALEA II erweiterbar ist.
Wie wird das Schrack LTD01225– Schütz befestigt?
Das Schütz hat die kompakte Baugröße 0 mit den Abmessungen 45x68x75 mm und ist für die Montage im Schaltschrank vorgesehen. Die Anschlussklemmen sind für gängige Querschnitte ausgelegt und lassen sich mit PZ 2 Kreuzschlitzschraubendrehern oder Schlitzschraubendrehern sicher verdrahten.
