Description
Über dieses Produkt
Das Schrack Leistungsschütz LTD01212– bietet eine Schaltleistung von 5,5kW bei 400V und ist für einen Nennstrom von 12A ausgelegt. Dieses 3-polige Schütz der Serie ALEA II Baugröße 0 verfügt über eine Spulenspannung von 110VAC sowie einen integrierten Schließer-Hilfskontakt. Mit Abmessungen von 45x68x75 mm und der Schutzart IP20 ermöglicht das Gerät eine kompakte Montage in Schaltschränken. Die mechanische Lebensdauer beträgt 10.000.000 Schaltspiele, was den dauerhaften Einsatz in industriellen Motorensteuerungen sicherstellt. Das Schütz ist innerhalb von 1 bis 3 Werktagen verfügbar und kann bei TELA online bestellt werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung: 5,5kW bei 400V für zuverlässige Motoransteuerung.
- Baugröße 0: Kompakte Bauweise mit 45 mm Breite spart Platz auf der Hutschiene.
- Integrierter Hilfskontakt: 1 Schließer für direkte Rückmeldungen im Schaltkreis.
- Schutzart IP20: Berührungsschutz gemäß EN 50274 für sicherere Wartungsarbeiten.
- Mechanische Lebensdauer: 10 Millionen Schaltspiele garantieren eine hohe Zuverlässigkeit.
Anwendungsbereiche
- Schalten von 3-phasigen Motoren in industriellen Anlagen.
- Steuerung von Heizsystemen und Beleuchtungsanlagen.
- Einsatz in Schaltschränken der Automatisierungstechnik.
Technische Details
| EAN | 9004840841268 |
| AC-3 220 V 230 V [P] | 3,5kW |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 12A |
| Elevator Control 240V 60Hz 3phase (HP) | 2 |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| AC-betätigt | 0,24 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 7A |
| AC-3 | – |
| Hilfsschaltglieder Öffner | 3,4g |
| Bei Ie nach AC-3/400 V | 0,9W |
| Resistance Air Heating 600V 60Hz 3phase | 20A |
| Elevator Control 600V 60Hz 3phase (HP) | 7,50 |
| AC-3 Bemessungsbetriebsstrom | – |
| 3-phasig 460 V 480 V | 10HP |
| Elevator Control 240V 60Hz 3phase (A) | 6,80 |
| Maximale Motorleistung 1-phasig | – |
| AC-4 Bemessungsbetriebsleistung | – |
| AC-4 | – |
| AC-1 | – |
| 380 V 400 V | 120A |
| Elevator Control 480V 60Hz 3phase (HP) | 7,50 |
| Schockfestigkeit horizontal Halbsinusstoss 10ms | – |
| Nennstrom | 12A |
| AC-4 380 V 400 V [P] | 3kW |
| Maximale Motorleistung General use | 20A |
| Hilfsschaltglieder NC | 5g |
| Norm | IEC EN 60947-4-1; IEC EN 60947-5-1; UL 508 |
| HLief-Artikel Nummer | 198109 |
| Hilfskontakte | 1 Schließer |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Ausschaltvermögen | – |
| Refrig. Control (CSA only) FLA 480V 60Hz 3phase | 10A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 440 V [Ie] | 7A |
| Incandescent Lamps (Tungsten) 347V 60Hz 1phase | 14A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 7A |
| AC-3 500 V [P] | 7kW |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 6A |
| DC-1 Bemessungsbetriebsstrom | – |
| AC-betätigt Schließzeit | 15 – 21 |
| 3-phasig 575 V 600 V | 10HP |
| General Use AC (A) | 10 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 12A |
| Refrig. Control (CSA only) LRA 480V 60Hz 3phase | 60A |
| Konvent. thermischer Strom 1-polig Gekapselt [Ith] | 45A |
| AC-3 660 V 690 V [P] | 6,5kW |
| Elec. Discharge Lamps (Ballast) 480V 60Hz 3phase | 20A |
| EMV Störaussendung | nach EN 60947-1 |
| Stromwärmeverluste | – |
| Hauptschaltglieder NO | 10g |
| 110 V [Ie] | 20A |
| LRA 480V 60Hz 3phase | 72A |
| Incandescent Lamps (Tungsten) 480V 60Hz 3phase | 14A |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Ein- oder mehrdrähtig [Hauptkontakte] | single 18 – 10, double 18 – 14AWG |
| Elevator Control 200V 60Hz 3phase (HP) | 2 |
| Schalthäufigkeit, mechanisch AC-betätigt | 9000 Schaltspiele/h |
| Schlitzschraubendreher [Hauptkontakte] | 0,8 x 5,5; 1 x 6mm |
| Inkludierte Hilfskontakte | 1 Schließer |
| Lichtbogenzeit | 10ms |
| Kraftantriebe | – |
| Kurzschlussschutz max. Schmelzsicherung | – |
| 3-phasig 200 V 208 V | 3HP |
| Umgebungstemperatur Lagerung | -40 / +80°C |
| Verlustleistung | 3,90W |
| EMV Störfestigkeit | nach EN 60947-1 |
| Basisbezeichnung | Schütz |
| General Use DC (V) | 250 |
| Resistance Air Heating 347V 60Hz 1phase | 20A |
| BEST. NR. | LTD01212 |
| Hauptschaltglieder Schließer | 5,7g |
| 1-phasig 230 V 240 V | 2HP |
| 220 V [Ie] | 15A |
| 60 Hz [Anzug] (VA) | 30 |
| 60 Hz [Halten] (VA) | 4,4 |
| Spannungssicherheit AC-betätigt [Anzug] | 0,8 – 1,1x Uc |
| Offen bei 40 °C [Ith=Ie] | 22A |
| Gekapselt [Ith] | 18A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Zuordnungsart „2“ 400 V [gG/gL 500 V] | 20A |
| Zuordnungsart „1“ 400 V [gG/gL 500 V] | 35A |
| Schockfestigkeit Halbsinusstoss 10ms | – |
| Ein- oder mehrdrähtig [Hilfskontakte] | 18 – 14AWG |
| Anschlussschraube [Hauptkontakte] | M3,5 |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 380 V 400 V [Ie] | 7A |
| Eindrähtig [Hauptkontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Special Purpose Ratings | – |
| Elec. Discharge Lamps (Ballast) 277V 60Hz 1phase | 20A |
| AC-4 Bemessungsbetriebsstrom | – |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 500 V [Ie] | 10A |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 415 V [Ie] | 12A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 660 V 690 V [Ie] | 5A |
| Zuordnungsart „1“ 690 V [gG/gL 690 V] | 25A |
| 50 Hz [Anzug] (VA) | 24 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 |
| Offen bei 50 °C [Ith=Ie] | 21A |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 7A |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Basic Rating max. CB | 60A |
| Pilot Duty DC-betätigt | P300 |
| Refrig. Control (CSA only) FLA 600V 60Hz 3phase | 10A |
| Umgebungstemperatur Offen | -25 / +60°C |
| Baugröße | 0 |
| Kurzschlussfestigkeit | – |
| Abisolierlänge [Hilfskontakte] | 10mm |
| 480 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| AC-3 240 V [P] | 4kW |
| AC-1 Bemessungsbetriebsstrom | – |
| Optionales Zubehör | LTZ00001–; LTZ00005–; LTZ00002–; LTZ00004–; LTZ0W001–; LTZ0W002–; LTZ10005–; LTZ0D311–; LTZ0D302–; LTZ0D222–; LTZ0D231–; LTZ00003–; |
| Offen bei 55 °C [Ith=Ie] | 21A |
| AC-4 660 V 690 V [P] | 4,4kW |
| Maximale Motorleistung 3-phasig | – |
| 500 V | 100A |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Spannungssicherheit AC-betätigt [Abfall] | 0,3 – 0,6x Uc |
| Elec. Discharge Lamps (Ballast) 347V 60Hz 1phase | 20A |
| Nettogewicht | 0,24kg/Stk |
| Zuordnungsart „2“ 690 V [gG/gL 690 V] | 20A |
| BxHxT mm | 45x68x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 12A |
| Zwischen den Kontakten | 400VAC |
| Zwischen Spule und Kontakten | 400VAC |
| Hersteller | Schrack |
| 220 V 230 V | 120A |
| AC-3 380 V 400 V [P] | 5,5kW |
| Hauptschaltglieder | – |
| AC-3 Bemessungsbetriebsleistung | – |
| 1-phasig 115 V 120 V | 1HP |
| Approbierte Leistungsdaten | – |
| 60 V [Ie] | 20A |
| Def. Purpose Ratings(100,000 cycles acc.to UL1995) | – |
| 50 Hz [Halten] (VA) | 3,4 |
| Hauptkontakte | 3 Schließer |
| Hilfsschaltglieder Schließer | 3,4g |
| AC-4 500 V [P] | 3,5kW |
| Anzugsdrehmoment [Hauptkontakte] | 1,20Nm |
| Elevator Control 600V 60Hz 3phase (A) | 9 |
| Incandescent Lamps (Tungsten) 600V 60Hz 3phase | 14A |
| General Use DC (A) | 1 |
| 600 V High Fault max. Fuse | 25 Class RK5/45 Class JA |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Hilfsschalter | – |
| AC-betätigt Öffnungszeit | 9 – 18 |
| Konventioneller thermischer Strom 3-polig 50-60Hz | – |
| 480 V High Fault SCCR (fuse) | 30/100kA |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V | 144A |
| AC-4 415 V [P] | 3,4kW |
| Werkzeug [Hauptkontakte] | – |
| Nennstrom AC-3/400V | 12A |
| Konvent. thermischer Strom 1-polig Offen [Ith] | 50A |
| FLA 480V 60Hz 3phase | 12A |
| Resistance Air Heating 480V 60Hz 3phase | 20A |
| Sichere Trennung nach EN 61140 | – |
| Leistungsaufnahme | – |
| DC-1 | – |
| Schaltvermögen | -kA |
| Resistance Air Heating 277V 60Hz 1phase | 20A |
| Abisolierlänge [Hauptkontakte] | 10mm |
| 600 V High Fault SCCR (fuse) | 30/100kA |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| 60 Hz [Halten] (W) | 1,4 |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 2,5)mm² |
| Bemessungsbetriebsspannung | 690V |
| General Use AC (V) | 600 |
| Elevator Control 200V 60Hz 3phase (A) | 7,80 |
| Schlitzschraubendreher [Hilfskontakte] | 0,8 x 5,5; 1 x 6 |
| Lebensdauer, mechanisch AC-betätigt | 10000000 Schaltspiele |
| Basic Rating SCCR | 5kA |
| Gewicht | -kg |
| 50 Hz [Halten] (W) | 1,4 |
| VE | 102Stk |
| Short Circuit Current Rating | – |
| AC-3 415 V [P] | 7kW |
| AC-4 440 V [P] | 3,6kW |
| Refrig. Control (CSA only) LRA 600V 60Hz 3phase | 60A |
| DC-1 Offen | – |
| HxBxT mm | 68x45x75 |
| AC-3 Offen, 3-polig, 50 – 60 Hz, 240 V [Ie] | 12A |
| Impedanz pro Pol | 2,5mΩ |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Pilot Duty AC-betätigt | A600 |
| Verpackungseinheit | 1Stk |
| 3-phasig 230 V 240 V | 3HP |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Type | Leistungsschütz |
| Basic Rating max. Fuse | 45A |
| Einschaltdauer | 100% ED |
| Schutzart | IP20 |
| Elevator Control 480V 60Hz 3phase (A) | 11 |
| Incandescent Lamps (Tungsten) 277V 60Hz 1phase | 14A |
| Elec. Discharge Lamps (Ballast) 600V 60Hz 3phase | 20A |
| AC-3 440 V [P] | 7,5kW |
| Hilfsschaltglieder NO | 7g |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-4 220 V 230 V [P] | 2kW |
| Werkzeug [Hilfskontakte] | – |
| AC-4 240 V [P] | 2,2kW |
| Spulenspannung AC | 110V |
| 3-polig, bei Ith [60°] | 2,5W |
| AC-4 Offen, 3-polig, 50 – 60 Hz, 220 V 230 V [Ie] | 7A |
| 660 V 690 V | 70A |
| Offen bei 60 °C [Ith=Ie] | 20A |
| der Spule im kalten Zustand und 1,0 x Us | – |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTD01212– | EAN: 9004840841268 | Hersteller-Art.-Nr.: 198109
Downloads

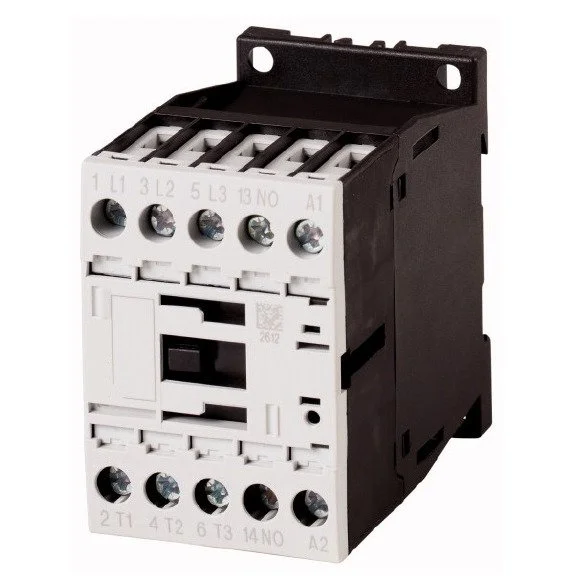

Foto: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Maßbild: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Schaltbild: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Diagramm: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
3D-Daten (.stp): Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Montageanleitung: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Bedienungsanleitung: Leistungsschütz, 5,5kW/400V/12A, 1 Schließer, Spule 110VAC
Suchbegriffe
Schütz, Schütze
Häufig gestellte Fragen
Wofür wird das Schrack Leistungsschütz 5,5kW LTD01212– eingesetzt?
Dieses 3-polige Leistungsschütz wird primär zum Schalten von Elektromotoren mit einer Leistung von bis zu 5,5kW bei 400V verwendet. Aufgrund seiner Spezifikationen findet es breite Anwendung in industriellen Steuerungen und Schaltschränken.
Welche Spulenspannung hat das Leistungsschütz LTD01212–?
Das Schütz ist mit einer Steuerspannung von 110V AC (Wechselspannung) ausgestattet. Bei der Planung der Steuerung muss sichergestellt sein, dass die vorhandene Steuerspannung für die Spule mit diesem Wert übereinstimmt.
Wie wird das Schrack Leistungsschütz LTD01212– angeschlossen?
Das Schütz verfügt über Schraubanschlüsse für Hauptkontakte und Hilfskontakte. Der Anschlussquerschnitt erlaubt den Einsatz feindrähtiger Leitungen mit Aderendhülsen von 0,75mm² bis 2,5mm², was eine einfache und normgerechte Installation ermöglicht.
Wie viele Hilfskontakte besitzt das LTD01212– Schütz?
Das Modell ist ab Werk mit einem 1 Schließer (NO) Hilfsschaltglied ausgestattet. Dies ermöglicht die Integration in übergeordnete Steuerungskreise oder die Rückmeldung des Schaltzustands an ein Automatisierungssystem.
